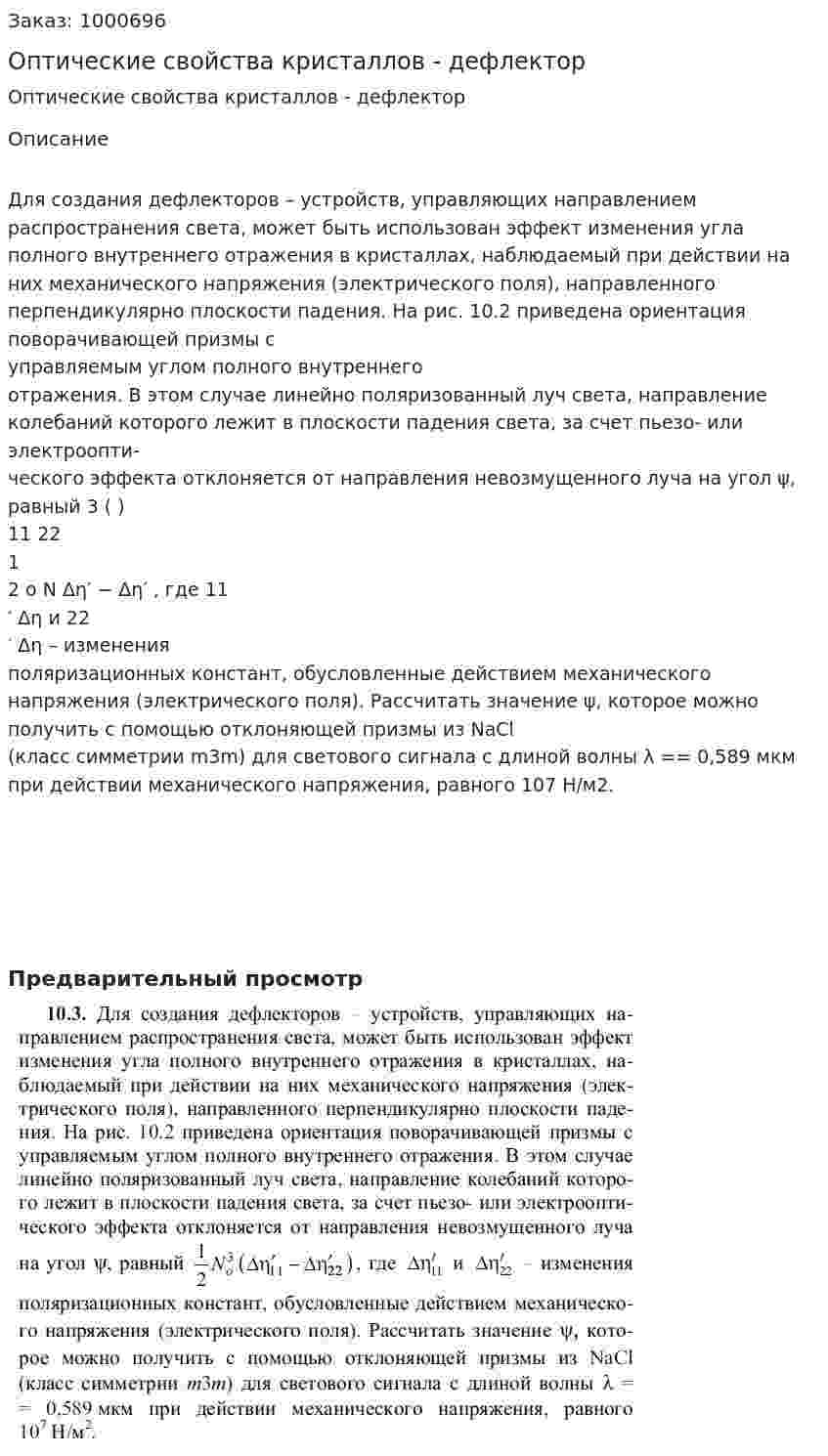

Оптические свойства кристаллов - дефлектор

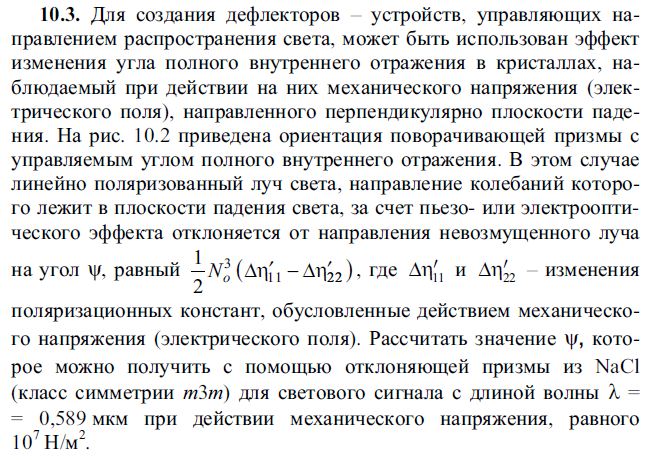

Для создания дефлекторов – устройств, управляющих направлением распространения света, может быть использован эффект изменения угла полного внутреннего отражения в кристаллах, наблюдаемый при действии на них механического напряжения (электрического поля), направленного перпендикулярно плоскости падения. На рис. 10.2 приведена ориентация поворачивающей призмы с
управляемым углом полного внутреннего отражения. В этом случае линейно поляризованный луч света, направление колебаний которого лежит в плоскости падения света, за счет пьезо- или электроопти-
ческого эффекта отклоняется от направления невозмущенного луча на угол ψ, равный 3 ( )
11 22
1
2 о N Δη′ − Δη′ , где 11
′ Δη и 22
′ Δη – изменения
поляризационных констант, обусловленные действием механического напряжения (электрического поля). Рассчитать значение ψ, которое можно получить с помощью отклоняющей призмы из NaCl
(класс симметрии m3m) для светового сигнала с длиной волны λ == 0,589 мкм при действии механического напряжения, равного 107 Н/м2.
