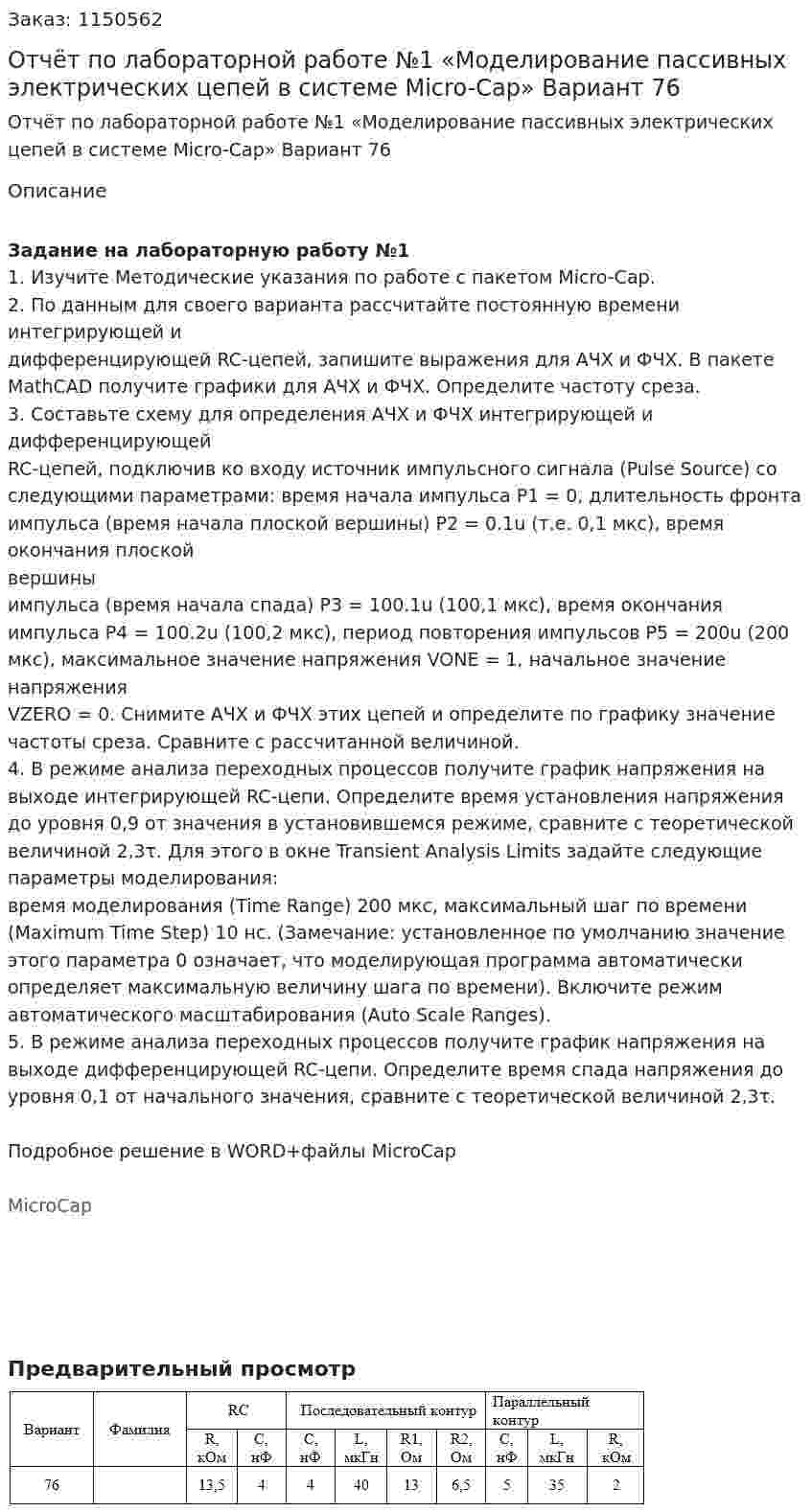

Отчёт по лабораторной работе №1 «Моделирование пассивных электрических цепей в системе Micro-Cap» Вариант 76
Отчёт по лабораторной работе №1 «Моделирование пассивных электрических цепей в системе Micro-Cap» Вариант 76
Описание
Задание на лабораторную работу №1
1. Изучите Методические указания по работе с пакетом Micro-Cap.
2. По данным для своего варианта рассчитайте постоянную времени интегрирующей и
дифференцирующей RC-цепей, запишите выражения для АЧХ и ФЧХ. В пакете
MathCAD получите графики для АЧХ и ФЧХ. Определите частоту среза.
3. Составьте схему для определения АЧХ и ФЧХ интегрирующей и дифференцирующей
RC-цепей, подключив ко входу источник импульсного сигнала (Pulse Source) со следующими параметрами: время начала импульса P1 = 0, длительность фронта импульса (время начала плоской вершины) P2 = 0.1u (т.е. 0,1 мкс), время окончания плоской
вершины импульса (время начала спада) P3 = 100.1u (100,1 мкс), время окончания импульса P4 = 100.2u (100,2 мкс), период повторения импульсов P5 = 200u (200 мкс), максимальное значение напряжения VONE = 1, начальное значение напряжения
VZERO = 0. Снимите АЧХ и ФЧХ этих цепей и определите по графику значение частоты среза. Сравните с рассчитанной величиной.
4. В режиме анализа переходных процессов получите график напряжения на выходе интегрирующей RC-цепи. Определите время установления напряжения до уровня 0,9 от значения в установившемся режиме, сравните с теоретической величиной 2,3τ. Для этого в окне Transient Analysis Limits задайте следующие параметры моделирования:
время моделирования (Time Range) 200 мкс, максимальный шаг по времени (Maximum Time Step) 10 нс. (Замечание: установленное по умолчанию значение этого параметра 0 означает, что моделирующая программа автоматически определяет максимальную величину шага по времени). Включите режим автоматического масштабирования (Auto Scale Ranges).
5. В режиме анализа переходных процессов получите график напряжения на выходе дифференцирующей RC-цепи. Определите время спада напряжения до уровня 0,1 от начального значения, сравните с теоретической величиной 2,3τ.
Подробное решение в WORD+файлы MicroCap
