Ирина Эланс
Заказ: 1157626

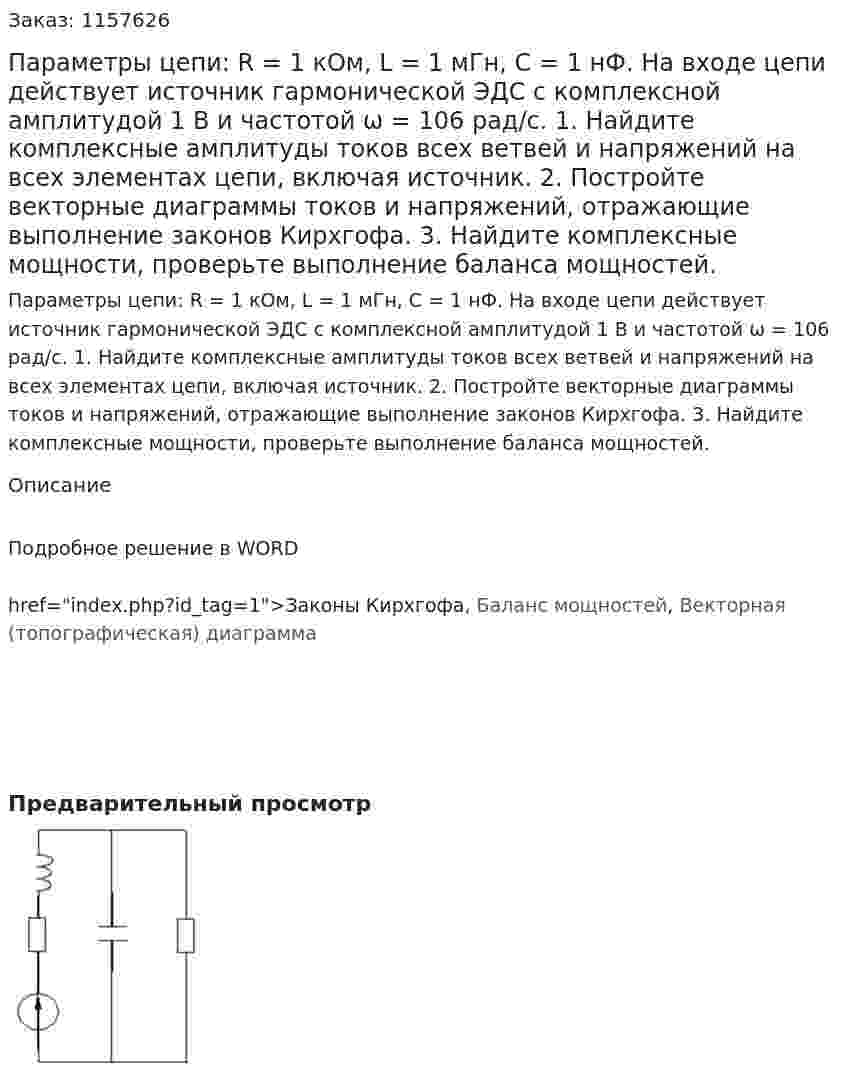

Параметры цепи: R = 1 кОм, L = 1 мГн, С = 1 нФ. На входе цепи действует источник гармонической ЭДС с комплексной амплитудой 1 В и частотой ω = 106 рад/с. 1. Найдите комплексные амплитуды токов всех ветвей и напряжений на всех элементах цепи, включая источник. 2. Постройте векторные диаграммы токов и напряжений, отражающие выполнение законов Кирхгофа. 3. Найдите комплексные мощности, проверьте выполнение баланса мощностей.
Параметры цепи: R = 1 кОм, L = 1 мГн, С = 1 нФ. На входе цепи действует источник гармонической ЭДС с комплексной амплитудой 1 В и частотой ω = 106 рад/с. 1. Найдите комплексные амплитуды токов всех ветвей и напряжений на всех элементах цепи, включая источник. 2. Постройте векторные диаграммы токов и напряжений, отражающие выполнение законов Кирхгофа. 3. Найдите комплексные мощности, проверьте выполнение баланса мощностей.
Описание
Подробное решение в WORD
Законы Кирхгофа, Баланс мощностей, Векторная (топографическая) диаграмма
