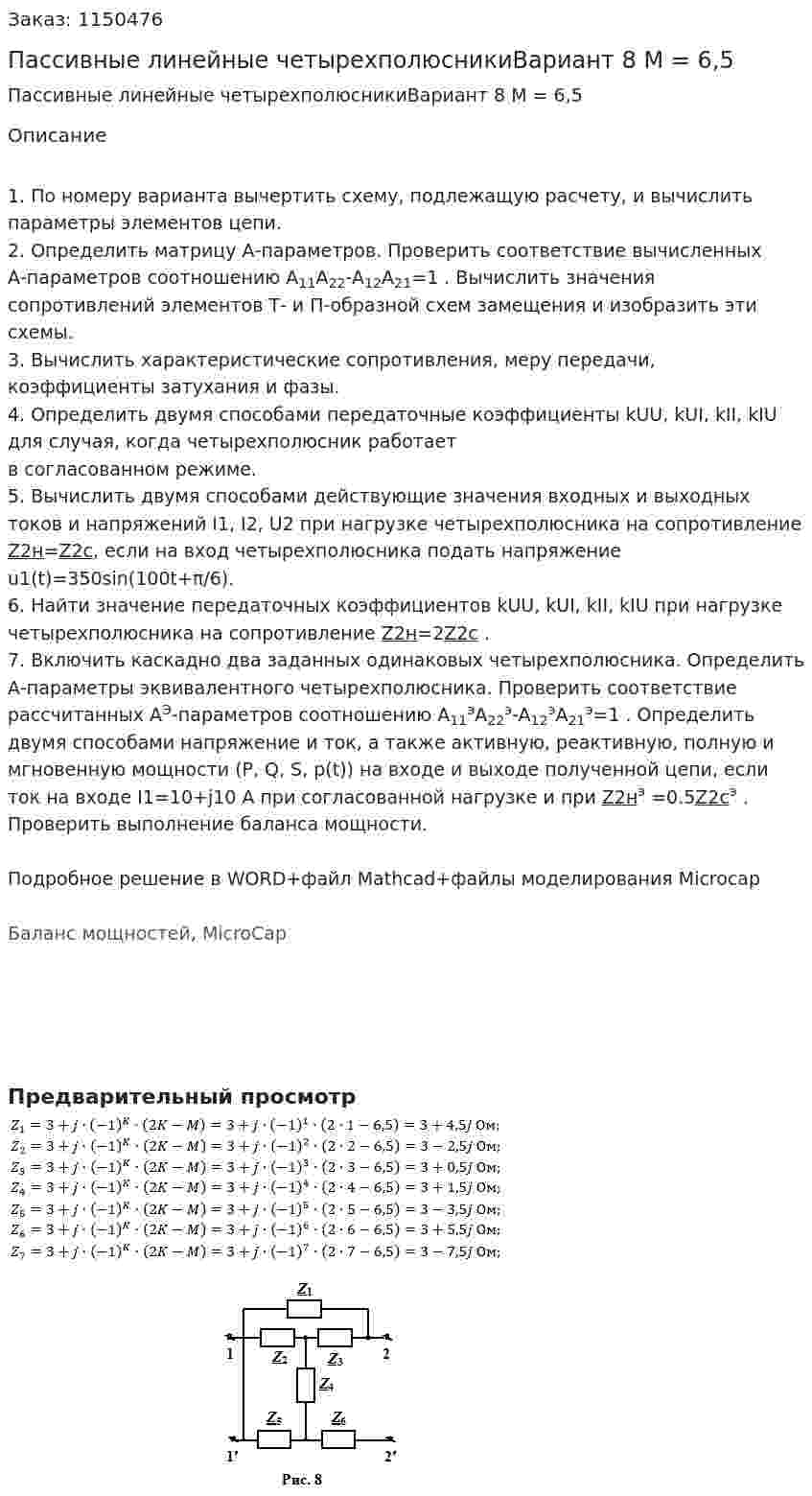

Пассивные линейные четырехполюсникиВариант 8 M = 6,5

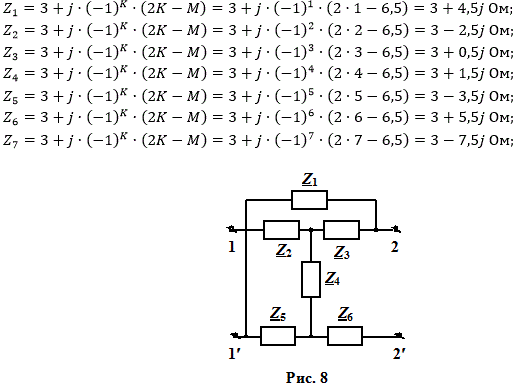

1. По номеру варианта вычертить схему, подлежащую расчету, и вычислить параметры элементов цепи.
2. Определить матрицу А-параметров. Проверить соответствие вычисленных А-параметров соотношению A₁₁A₂₂-A₁₂A₂₁=1 . Вычислить значения сопротивлений элементов Т- и П-образной схем замещения и изобразить эти схемы.
3. Вычислить характеристические сопротивления, меру передачи, коэффициенты затухания и фазы.
4. Определить двумя способами передаточные коэффициенты kUU, kUI, kII, kIU для случая, когда четырехполюсник работает в согласованном режиме.
5. Вычислить двумя способами действующие значения входных и выходных токов и напряжений I1, I2, U2 при нагрузке четырехполюсника на сопротивление Z2н=Z2c, если на вход четырехполюсника подать напряжение u1(t)=350sin(100t+π/6).
6. Найти значение передаточных коэффициентов kUU, kUI, kII, kIU при нагрузке четырехполюсника на сопротивление Z2н=2Z2c .
7. Включить каскадно два заданных одинаковых четырехполюсника. Определить А-параметры эквивалентного четырехполюсника. Проверить соответствие рассчитанных А^Э-параметров соотношению A₁₁^эA₂₂^э-A₁₂^эA₂₁^э=1 . Определить двумя способами напряжение и ток, а также активную, реактивную, полную и мгновенную мощности (P, Q, S, p(t)) на входе и выходе полученной цепи, если ток на входе I1=10+j10 A при согласованной нагрузке и при Z2н^э =0.5Z2c^э . Проверить выполнение баланса мощности.

Подробное решение в WORD+файл Mathcad+файлы моделирования Microcap

Баланс мощностей, MicroCap

Предварительный просмотр
