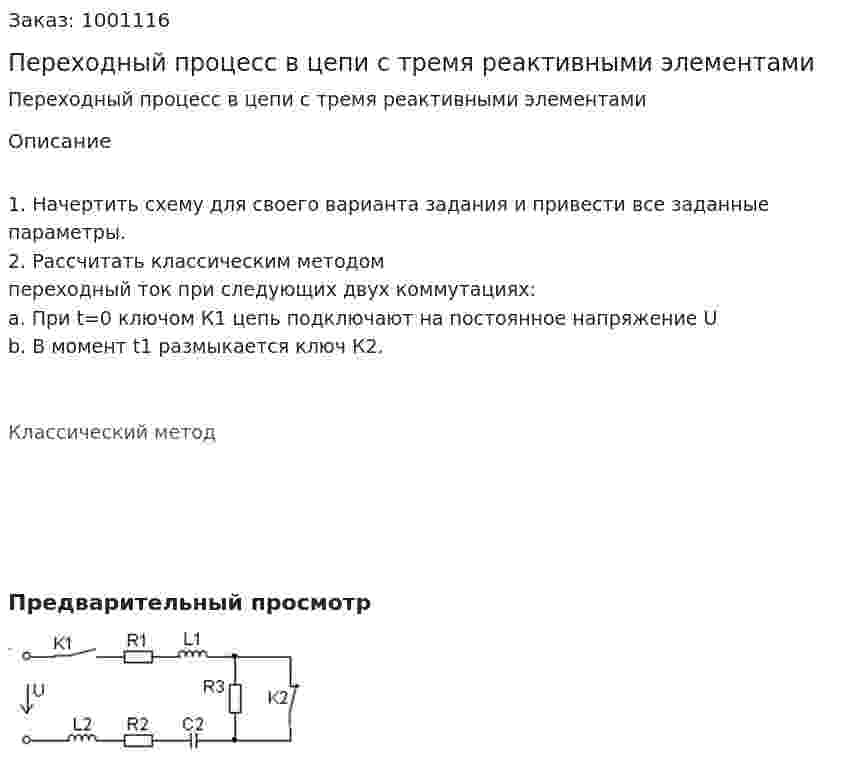

Переходный процесс в цепи с тремя реактивными элементами
Переходный процесс в цепи с тремя реактивными элементами
Описание
1. Начертить схему для своего варианта задания и привести все заданные параметры.
2. Рассчитать классическим методом переходный ток при следующих двух коммутациях:
a. При t=0 ключом К1 цепь подключают на постоянное напряжение U
b. В момент t1 размыкается ключ К2.
Классический метод
- Переходный процесс в цепи с тремя реактивными элементами
- Переходный процесс на емкости
- Переходный процесс на емкости
- Переходный процесс на емкости с двумя ЭДС.
- Переходный процесс на емкости с двумя ЭДС.
- Переходный процесс первого рода в цепи с емкостью
- Переходный процесс первого рода в цепи с емкостью
- Переходный процесс в цепи 1-го порядка при постоянной ЭДС Требуется: Дана схема электрической цепи, в которой происходит коммутация. Цепь содержит источник постоянной э.д.с. Е. 1. Решить задачу классическим методом (найти закон изменения одной величины); 2. Решить задачу операторным методом (найти закон изменения одной величины); 3. На основании полученного аналитического выражения требуется построить график изменения искомой величины в функции времени от t = 0 до t = 4/Pmin Дано: Е = 100 В L = 1 мГн R = 10 Ом Найти: і - ?
- Переходный процесс в цепи 1-го порядка (При синусоидальной ЭДС) Дана схема электрической цепи, в которой происходит коммутация. Цепь содержит источник синусоидальной э.д.с. e(t). До коммутации в цепи действует установившийся режим. Требуется: 1. Решить задачу классическим методом (найти закон изменения одной величины) 2. Решить задачу операторным методом (найти закон изменения одной величины) 3. На основании полученного аналитического выражения требуется построить график изменения искомой величины в функции времени. Дано: R1 = R2 = 2 Ом XL = ωL = 3 Ом e(t) = 127sin (ωt -50˚), B ω = 314 рад/с Найти: i(t) - ?
- Переходный процесс в цепи 1-го порядка (При синусоидальной ЭДС) Дана схема электрической цепи, в которой происходит коммутация. Цепь содержит источник синусоидальной э.д.с. e(t). До коммутации в цепи действует установившийся режим. Требуется: 1. Решить задачу классическим методом (найти закон изменения одной величины) 2. Решить задачу операторным методом (найти закон изменения одной величины) 3. На основании полученного аналитического выражения требуется построить график изменения искомой величины в функции времени. Дано: R1 = R2 = 2 Ом XL = ωL = 3 Ом e(t) = 127sin (ωt -50˚), B ω = 314 рад/с Найти: i(t) - ?
- Переходный процесс в цепи 2-го порядка (Апериодический) Требуется: Дана схема электрической цепи, в которой происходит коммутация. Цепь содержит источник постоянной э.д.с. Е. 1. Решить задачу классическим методом (найти закон изменения одной величины) 2. Решить задачу операторным методом (найти закон изменения одной величины) 3. На основании полученного аналитического выражения требуется построить график изменения искомой величины в функции времени от t = 0 до t = 4/Pmin Дано: Е = 50 В L = 2 мГн С = 1670 мкФ R1 = 1 Ом R2 = 2 Ом R3 = 1 Ом R4 = 5 Ом Найти: і1 - ?
- Переходный процесс в цепи 2-го порядка (Апериодический) Требуется: Дана схема электрической цепи, в которой происходит коммутация. Цепь содержит источник постоянной э.д.с. Е. 1. Решить задачу классическим методом (найти закон изменения одной величины) 2. Решить задачу операторным методом (найти закон изменения одной величины) 3. На основании полученного аналитического выражения требуется построить график изменения искомой величины в функции времени от t = 0 до t = 4/Pmin Дано: Е = 50 В L = 2 мГн С = 1670 мкФ R1 = 1 Ом R2 = 2 Ом R3 = 1 Ом R4 = 5 Ом Найти: і1 - ?
- Переходный процесс в цепи 2-го порядка (Колебательный) Требуется: Дана схема электрической цепи, в которой происходит коммутация. Цепь содержит источник постоянной э.д.с. Е. 1. Решить задачу классическим методом (найти закон изменения одной величины) 2. Решить задачу операторным методом (найти закон изменения одной величины) 3. На основании полученного аналитического выражения требуется построить график изменения искомой величины в функции времени от t = 0 до t = 4/Pmin Дано: Е = 140 В L3 = 0,2 Гн С2 = 50 мкФ R1 = 20 Ом R2 = 20 Ом R3 = 50 Ом Найти: uc - ?
- Переходный процесс в цепи 2-го порядка (Колебательный) Требуется: Дана схема электрической цепи, в которой происходит коммутация. Цепь содержит источник постоянной э.д.с. Е. 1. Решить задачу классическим методом (найти закон изменения одной величины) 2. Решить задачу операторным методом (найти закон изменения одной величины) 3. На основании полученного аналитического выражения требуется построить график изменения искомой величины в функции времени от t = 0 до t = 4/Pmin Дано: Е = 140 В L3 = 0,2 Гн С2 = 50 мкФ R1 = 20 Ом R2 = 20 Ом R3 = 50 Ом Найти: uc - ?
