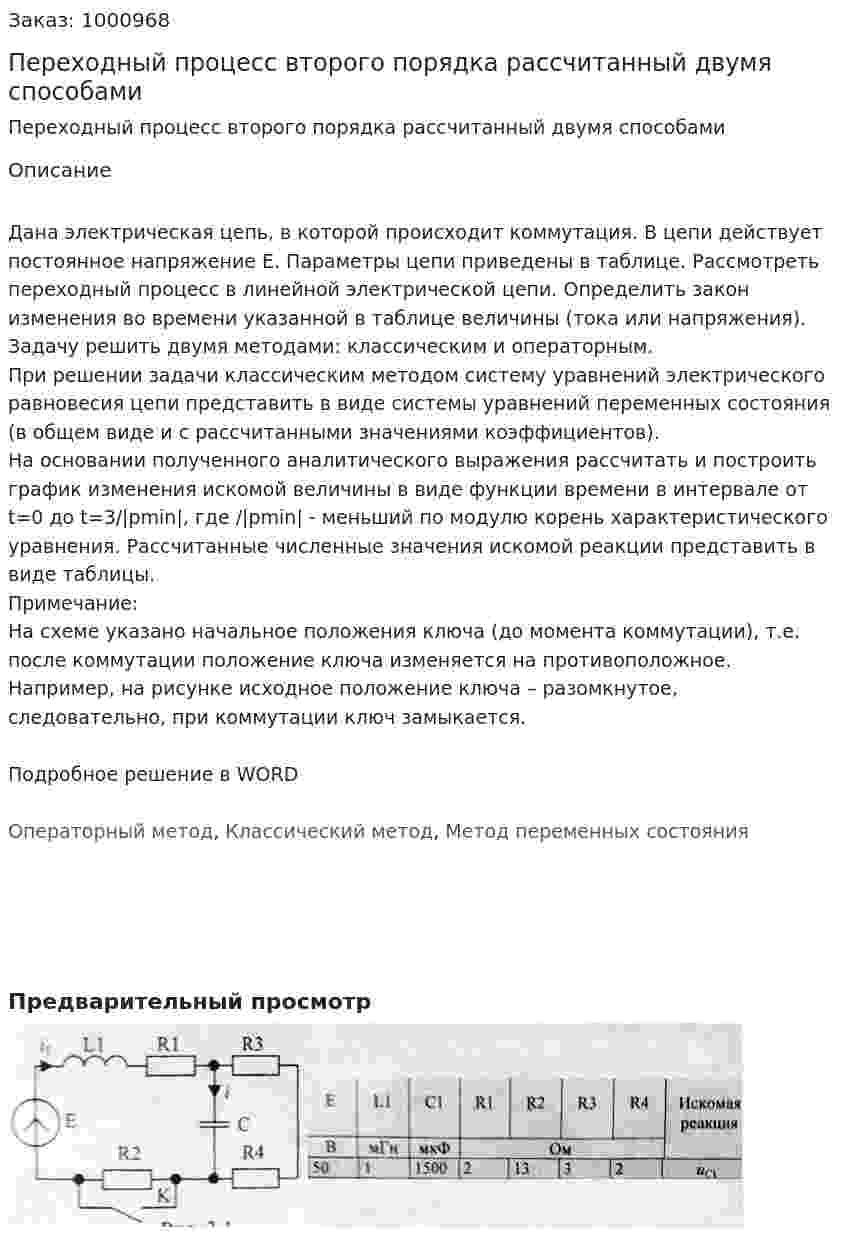

Переходный процесс второго порядка рассчитанный двумя способами

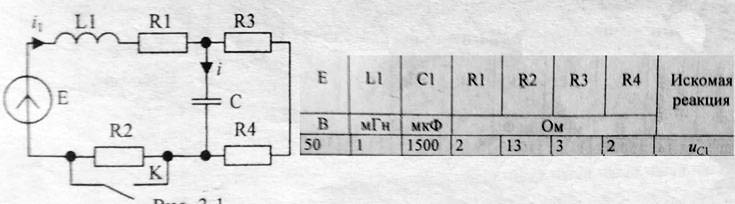

Дана электрическая цепь, в которой происходит коммутация. В цепи действует постоянное напряжение E. Параметры цепи приведены в таблице. Рассмотреть переходный процесс в линейной электрической цепи. Определить закон изменения во времени указанной в таблице величины (тока или напряжения).
Задачу решить двумя методами: классическим и операторным.
При решении задачи классическим методом систему уравнений электрического равновесия цепи представить в виде системы уравнений переменных состояния (в общем виде и с рассчитанными значениями коэффициентов).
На основании полученного аналитического выражения рассчитать и построить график изменения искомой величины в виде функции времени в интервале от t=0 до t=3/|pmin|, где /|pmin| - меньший по модулю корень характеристического уравнения. Рассчитанные численные значения искомой реакции представить в виде таблицы.
Примечание:
На схеме указано начальное положения ключа (до момента коммутации), т.е. после коммутации положение ключа изменяется на противоположное. Например, на рисунке исходное положение ключа – разомкнутое, следовательно, при коммутации ключ замыкается.

Подробное решение в WORD

Операторный метод, Классический метод, Метод переменных состояния

Предварительный просмотр
