Перерисуйте схему цепи (см. рис. 3.1) для Вашего варианта (таблица 1). 2. Выпишите числовые данные для Вашего варианта (таблица 2). 3. Рассчитайте все токи и напряжение на С или L в три момента времени t: 0_-, )+ , ∞. 4. Рассчитайте классическим методом переходный процесс в виде UC(t), i2(t) , i3(t) в схемах 1 – 5. Проверьте правильность расчетов, выполненных в п. 4, путем сопоставления их с результатами расчетов в п. 3. 5. Постройте графики переходных токов и напряжения, рассчитанных в п. 4. Определите длительность переходного процесса, соответствующую переходу цепи в установившееся состояние с погрешностью 5%. 6. Рассчитайте ток i2 операторным методом

Перерисуйте схему цепи (см. рис. 3.1) для Вашего варианта (таблица 1). 2. Выпишите числовые данные для Вашего варианта (таблица 2). 3. Рассчитайте все токи и напряжение на С или L в три момента времени t: 0_-, )+ , ∞. 4. Рассчитайте классическим методом переходный процесс в виде UC(t), i2(t) , i3(t) в схемах 1 – 5. Проверьте правильность расчетов, выполненных в п. 4, путем сопоставления их с результатами расчетов в п. 3. 5. Постройте графики переходных токов и напряжения, рассчитанных в п. 4. Определите длительность переходного процесса, соответствующую переходу цепи в установившееся состояние с погрешностью 5%. 6. Рассчитайте ток i2 операторным методом
Описание

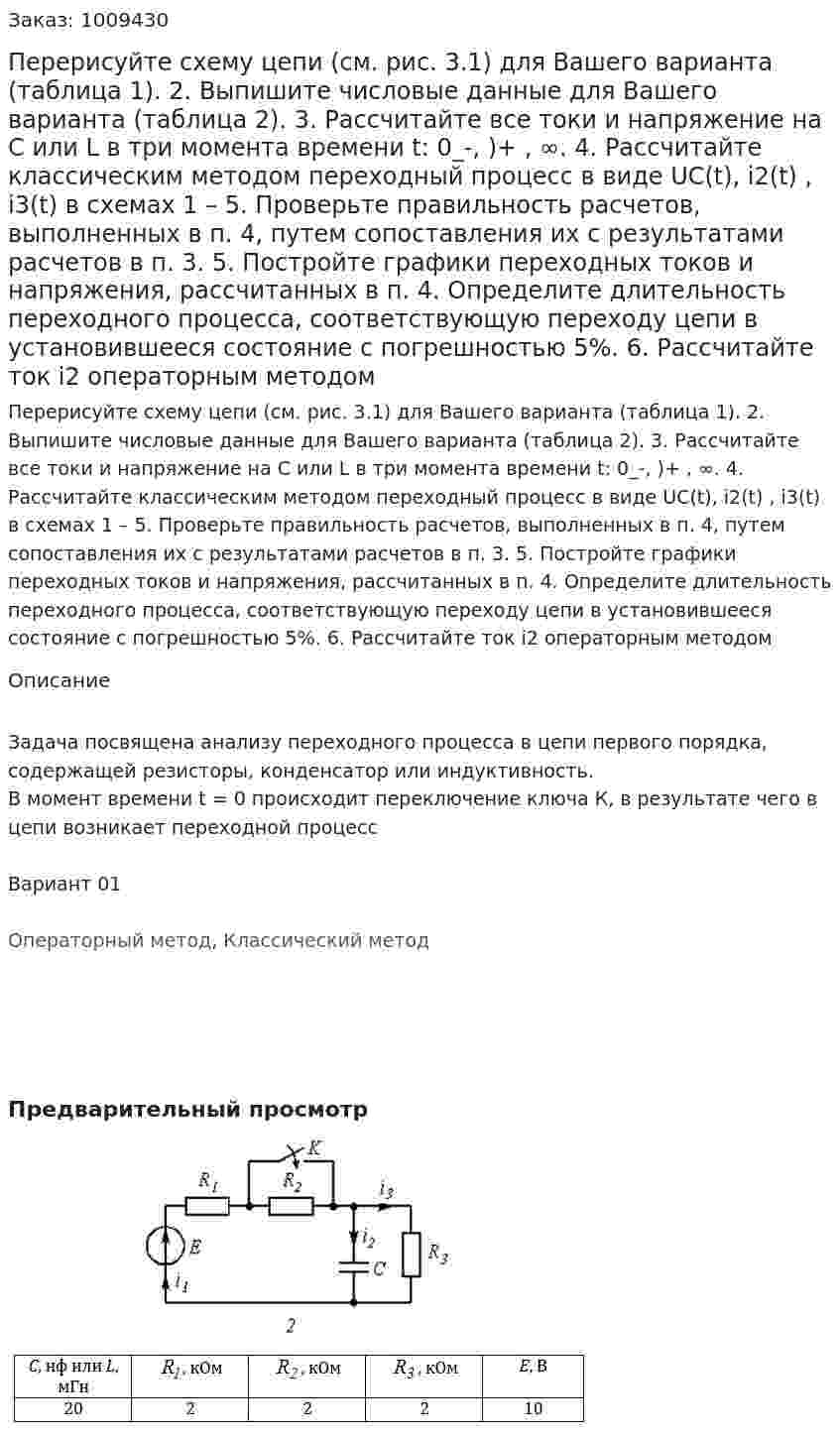

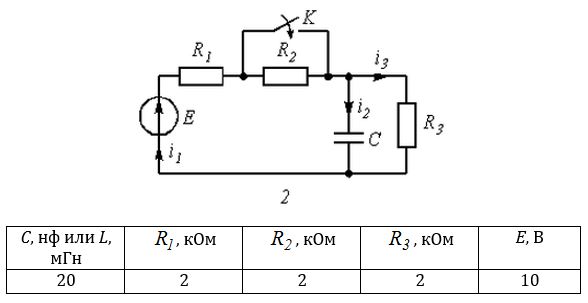

Задача посвящена анализу переходного процесса в цепи первого порядка, содержащей резисторы, конденсатор или индуктивность. В момент времени t = 0 происходит переключение ключа К, в результате чего в цепи возникает переходной процесс

Вариант 01

Операторный метод, Классический метод





Перерисуйте схему цепи (см. рис. 3.1) для Вашего варианта (таблица 1). 2. Выпишите числовые данные для Вашего варианта (таблица 2). 3. Рассчитайте все токи и напряжение на С или L в три момента времени t: 0_-, )+ , ∞. 4. Рассчитайте классическим методом переходный процесс в виде UC(t), i2(t) , i3(t) в схемах 1 – 5. Проверьте правильность расчетов, выполненных в п. 4, путем сопоставления их с результатами расчетов в п. 3. 5. Постройте графики переходных токов и напряжения, рассчитанных в п. 4. Определите длительность переходного процесса, соответствующую переходу цепи в установившееся состояние с погрешностью 5%. 6. Рассчитайте ток i2 операторным методом (Решение → 55010)
