Заказ: 1102374

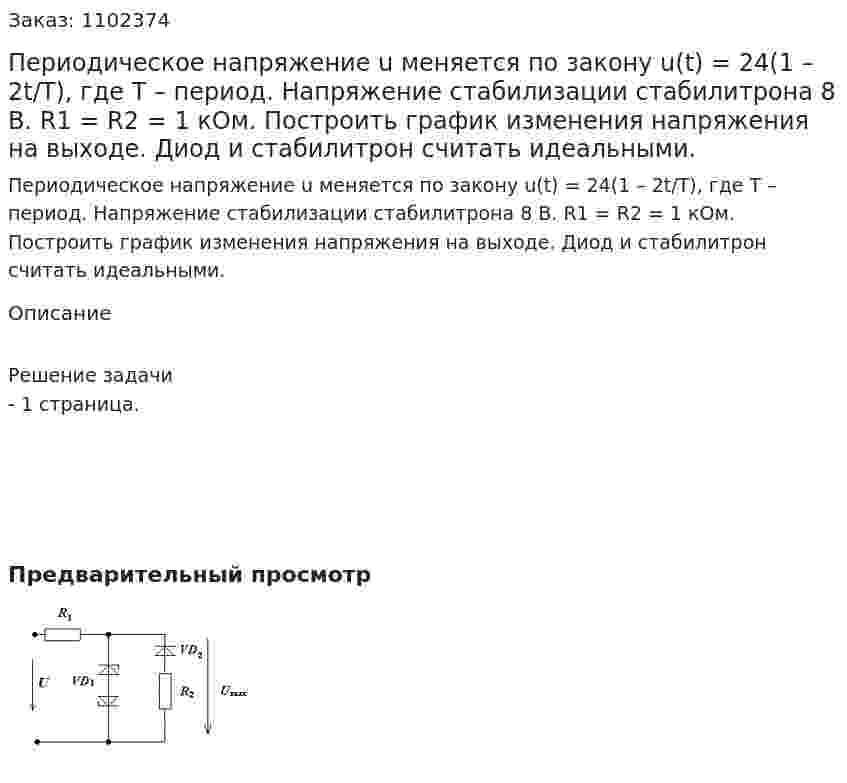

Периодическое напряжение u меняется по закону u(t) = 24(1 – 2t/T), где T – период. Напряжение стабилизации стабилитрона 8 В. R1 = R2 = 1 кОм. Построить график изменения напряжения на выходе. Диод и стабилитрон считать идеальными.
Периодическое напряжение u меняется по закону u(t) = 24(1 – 2t/T), где T – период. Напряжение стабилизации стабилитрона 8 В. R1 = R2 = 1 кОм. Построить график изменения напряжения на выходе. Диод и стабилитрон считать идеальными.
Описание
Решение задачи - 1 страница.
