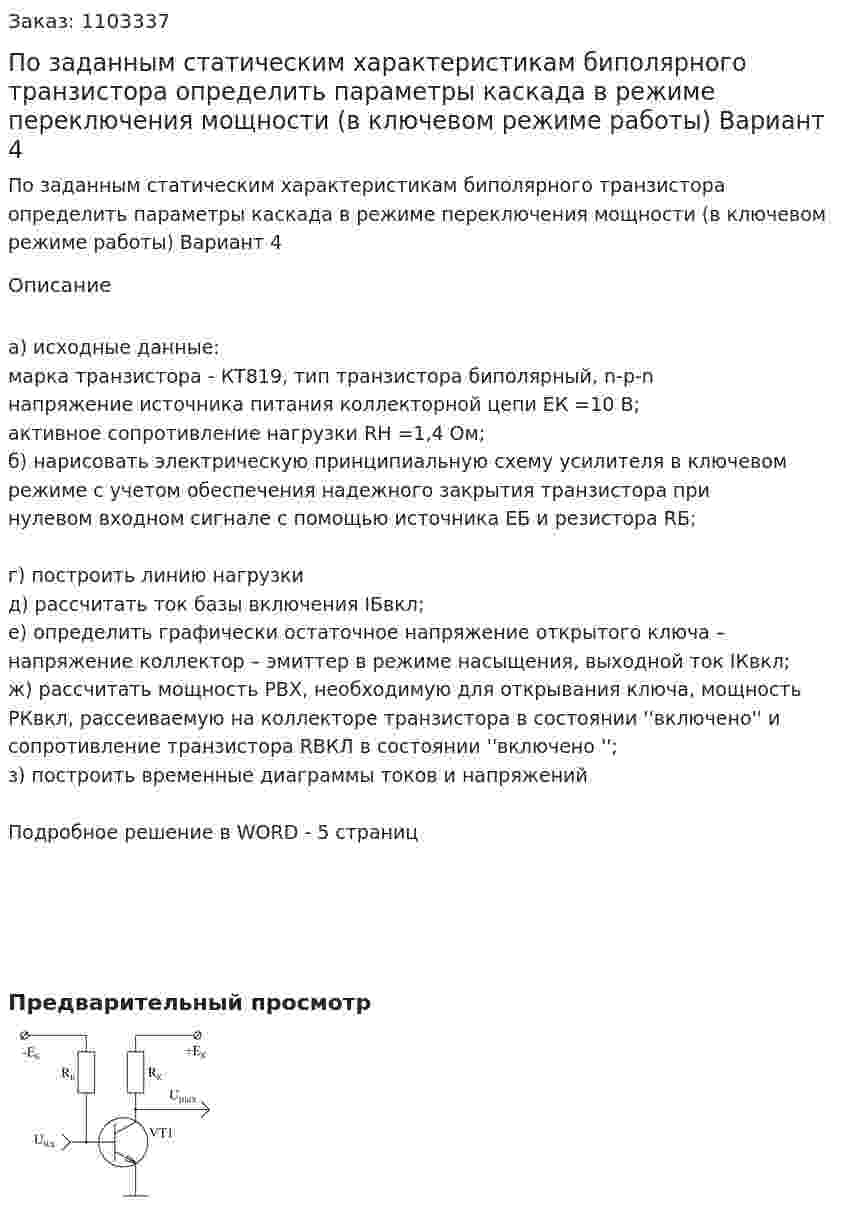

По заданным статическим характеристикам биполярного транзистора определить параметры каскада в режиме переключения мощности (в ключевом режиме работы) Вариант 4
По заданным статическим характеристикам биполярного транзистора определить параметры каскада в режиме переключения мощности (в ключевом режиме работы) Вариант 4
Описание
а) исходные данные:
марка транзистора - КТ819, тип транзистора биполярный, n-p-n
напряжение источника питания коллекторной цепи ЕК =10 В;
активное сопротивление нагрузки RН =1,4 Ом;
б) нарисовать электрическую принципиальную схему усилителя в ключевом режиме с учетом обеспечения надежного закрытия транзистора при нулевом входном сигнале с помощью источника ЕБ и резистора RБ;
г) построить линию нагрузки
д) рассчитать ток базы включения IБвкл;
е) определить графически остаточное напряжение открытого ключа – напряжение коллектор – эмиттер в режиме насыщения, выходной ток IКвкл;
ж) рассчитать мощность РВХ, необходимую для открывания ключа, мощность РКвкл, рассеиваемую на коллекторе транзистора в состоянии ''включено'' и сопротивление транзистора RВКЛ в состоянии ''включено '';
з) построить временные диаграммы токов и напряжений
Подробное решение в WORD - 5 страниц
