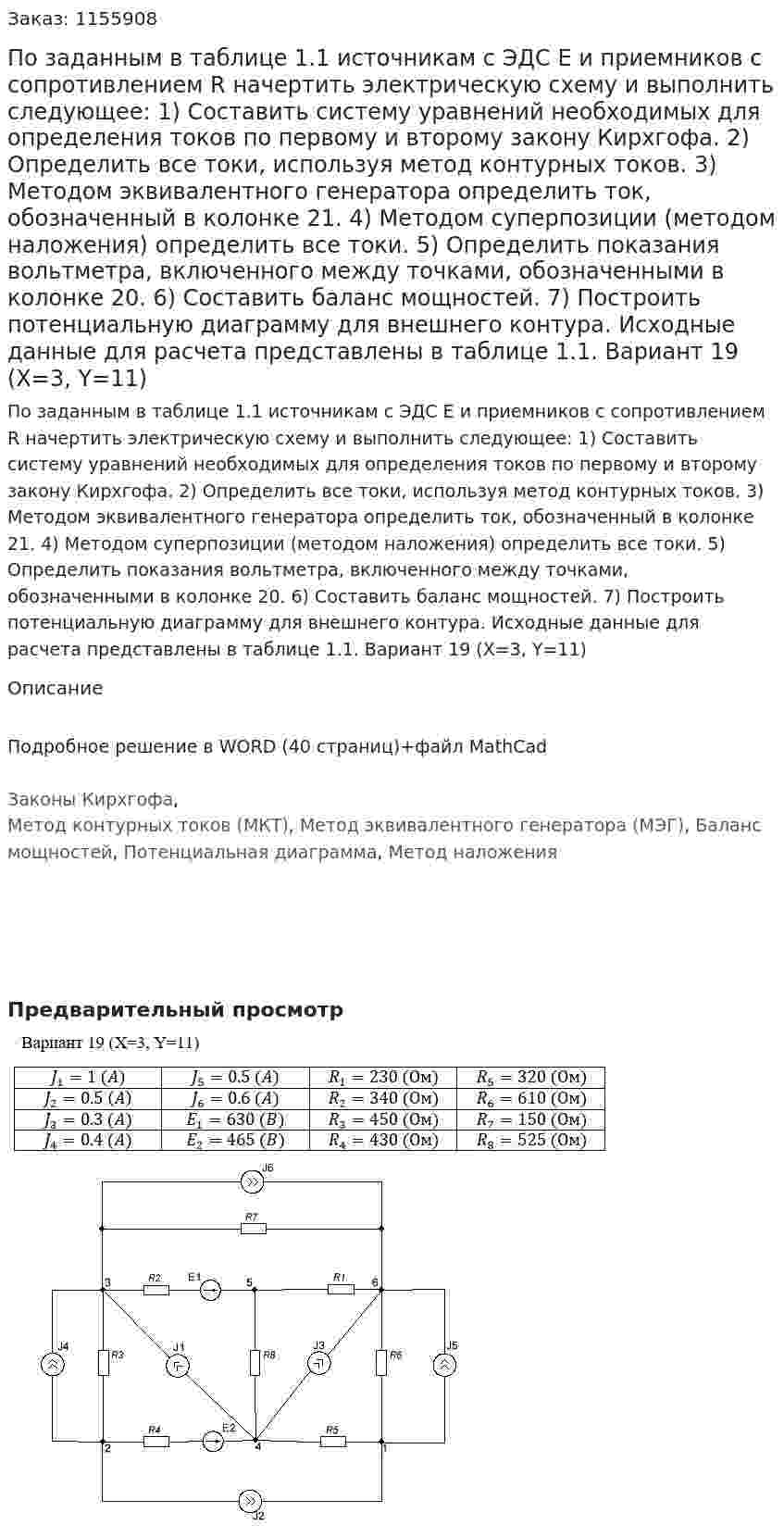

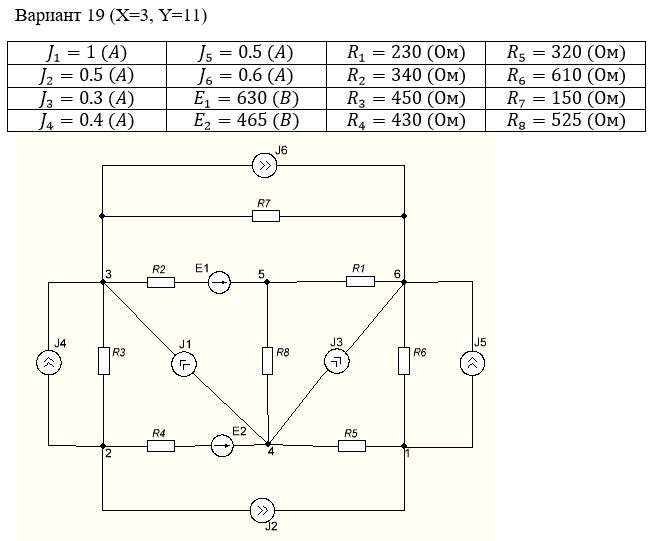

По заданным в таблице 1.1 источникам с ЭДС Е и приемников с сопротивлением R начертить электрическую схему и выполнить следующее: 1) Составить систему уравнений необходимых для определения токов по первому и второму закону Кирхгофа. 2) Определить все токи, используя метод контурных токов. 3) Методом эквивалентного генератора определить ток, обозначенный в колонке 21. 4) Методом суперпозиции (методом наложения) определить все токи. 5) Определить показания вольтметра, включенного между точками, обозначенными в колонке 20. 6) Составить баланс мощностей. 7) Построить потенциальную диаграмму для внешнего контура. Исходные данные для расчета представлены в таблице 1.1. Вариант 19 (X=3, Y=11)
