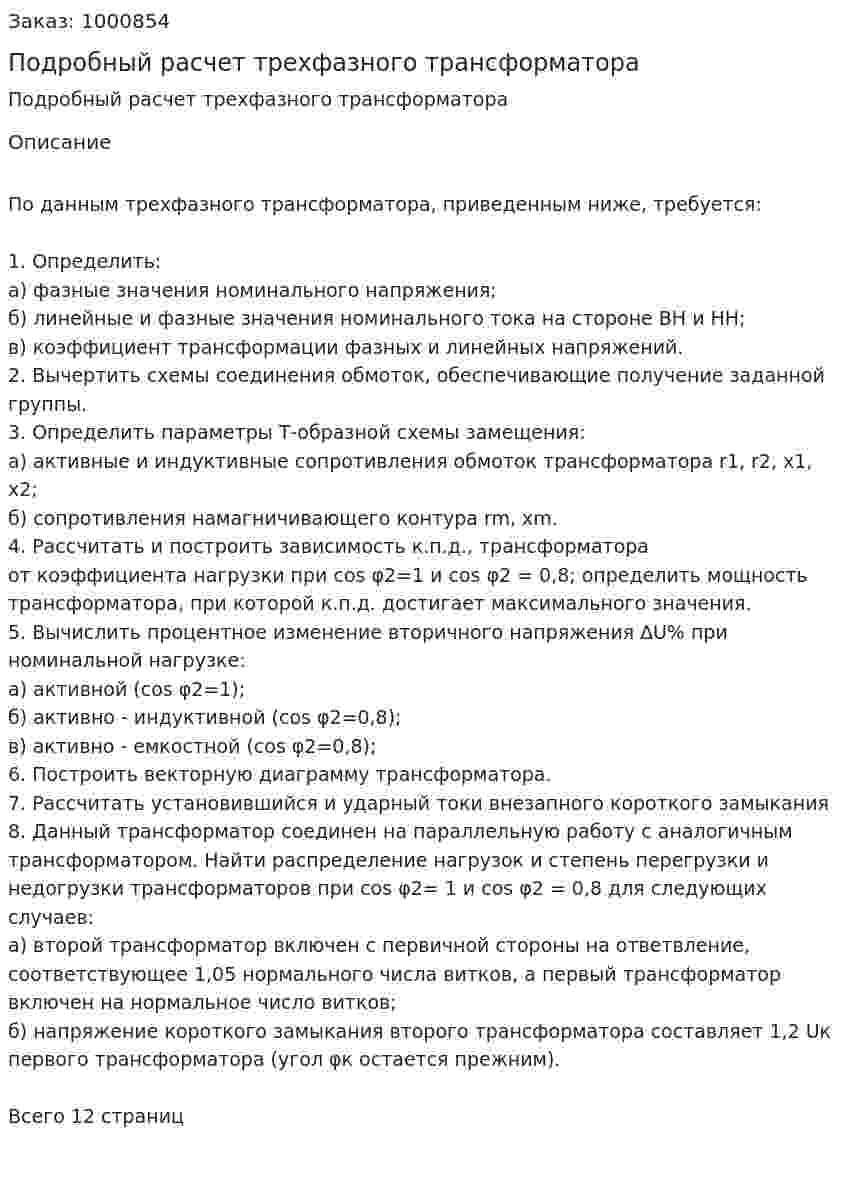

Подробный расчет трехфазного трансформатора

По данным трехфазного трансформатора, приведенным ниже, требуется:

1. Определить:
а) фазные значения номинального напряжения;
б) линейные и фазные значения номинального тока на стороне ВН и НН;
в) коэффициент трансформации фазных и линейных напряжений.
2. Вычертить схемы соединения обмоток, обеспечивающие получение заданной группы.
3. Определить параметры Т-образной схемы замещения:
а) активные и индуктивные сопротивления обмоток трансформатора r1, r2, x1, x2;
б) сопротивления намагничивающего контура rm, xm.
4. Рассчитать и построить зависимость к.п.д., трансформатора от коэффициента нагрузки при cos φ2=1 и cos φ2 = 0,8; определить мощность трансформатора, при которой к.п.д. достигает максимального значения.
5. Вычислить процентное изменение вторичного напряжения ∆U% при номинальной нагрузке:
а) активной (cos φ2=1);
б) активно - индуктивной (cos φ2=0,8);
в) активно - емкостной (cos φ2=0,8);
6. Построить векторную диаграмму трансформатора.
7. Рассчитать установившийся и ударный токи внезапного короткого замыкания
8. Данный трансформатор соединен на параллельную работу с аналогичным трансформатором. Найти распределение нагрузок и степень перегрузки и недогрузки трансформаторов при cos φ2= 1 и cos φ2 = 0,8 для следующих случаев:
а) второй трансформатор включен с первичной стороны на ответвление, соответствующее 1,05 нормального числа витков, a первый трансформатор включен на нормальное число витков;
б) напряжение короткого замыкания второго трансформатора составляет 1,2 Uк первого трансформатора (угол φк остается прежним).

Всего 12 страниц
