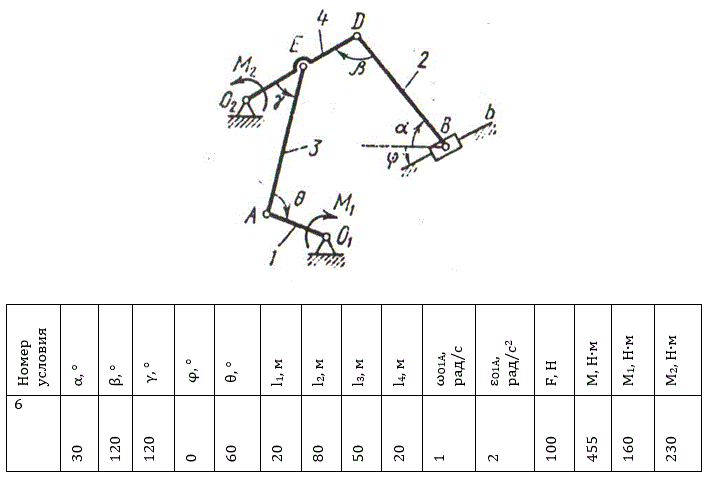

Положение механизма, расположенного в горизонтальной плоскости (схемы представлены на рисунке 1), определяется углами α, β, γ, φ, θ. Длины стержней механизма равны l1, l2, l3, l4. Стержень 1 механизма вращается с угловой скоростью ωО1А и с угловым ускорением εО1А, которые направлены против часовой стрелки. Определить для заданного положения механизма: 1. скорости точек механизма и угловые скорости всех его звеньев с помощью мгновенных центров скоростей; 2. скорости точек механизма и угловые скорости всех его звеньев с помощью плана скоростей; 3. ускорение точек механизма через план ускорений. В положении равновесии равновесия механизма, под действием силы F или пары сил с моментом М, определить уравновешивающую силу Q. Необходимые данные для расчета приведены в таблицеВариант 56 (Схема 5 Вариант 6)
