Последовательно-параллельный АЦП

Пояснительная записка 25 с., 17 рис., 8 табл., 9 источ.
АНАЛОГО-ЦИФРОВОЙ ПРЕОБРАЗОВАТЕЛЬ, ЦИФРО-АНАЛОГОВЫЙ ПРЕОБРАЗОВАТЕЛЬ, НАПРЯЖЕНИЕ-КОД, ПАРАЛЛЕЛЬНО-ПОСЛЕДОВАТЕЛЬНЫЙ, MICRO CAP
Предметом выполнения работы является параллельно-последовательный аналого-цифровой преобразователь.
Целью курсовой работы являлось выбор, проектирование и моделирование параллельно-последовательного аналого-цифрового преобразователя.
В процессе работы проводились расчеты на структурном уровне, выбор элементов электрической схемы, анализ метрологических характеристик, электрическое моделирование системы.
Основные технико-эксплуатационные показатели: обеспечен доступ со стороны внешней ЭВМ к результатам преобразования; режимы работы автоматический, время преобразования не более 5 мс.
Степень внедрения - проектирование для учебных целей.
Эффективность определяется малым временем преобразования напряжения постоянного тока в цифровой код.

Введение 6
1 Анализ и выбор направления проектирования. 7
1.1 Анализ современного состояния научно-технического уровня по тематике проектирования 7
1.2 Выбор и обоснование направления проектирования 9
2 Выбор и расчёт электрической схемы 11
2.1 Расчёт функциональной схемы 11
2.2 Расчет электрической схемы 13
3 Электрическое моделирование 21
4 Анализ метрологических характеристик 24
Заключение 25
Список использованных источников

Основные технические параметры:
Работа в автоматическом режиме
Время прербразования не более 5 мс
Погрешность преобразования не более 1 %
Максимальное входное напряжение до 10 В
Входное сопротивление 1 кОм
Считывание результатов вычисления в ЭВМ

Функциональные узлы
Генератор строб импульсов
АЦП1
АЦП2
ЦАП
Диференциальный усилитель
Регистр


В комплекте исходники MicroCap, пояснительная записка, принципиальная схема, презентация



MicroCap

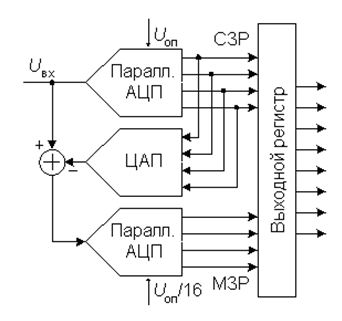

Предварительный просмотр
