Заказ: 1154137

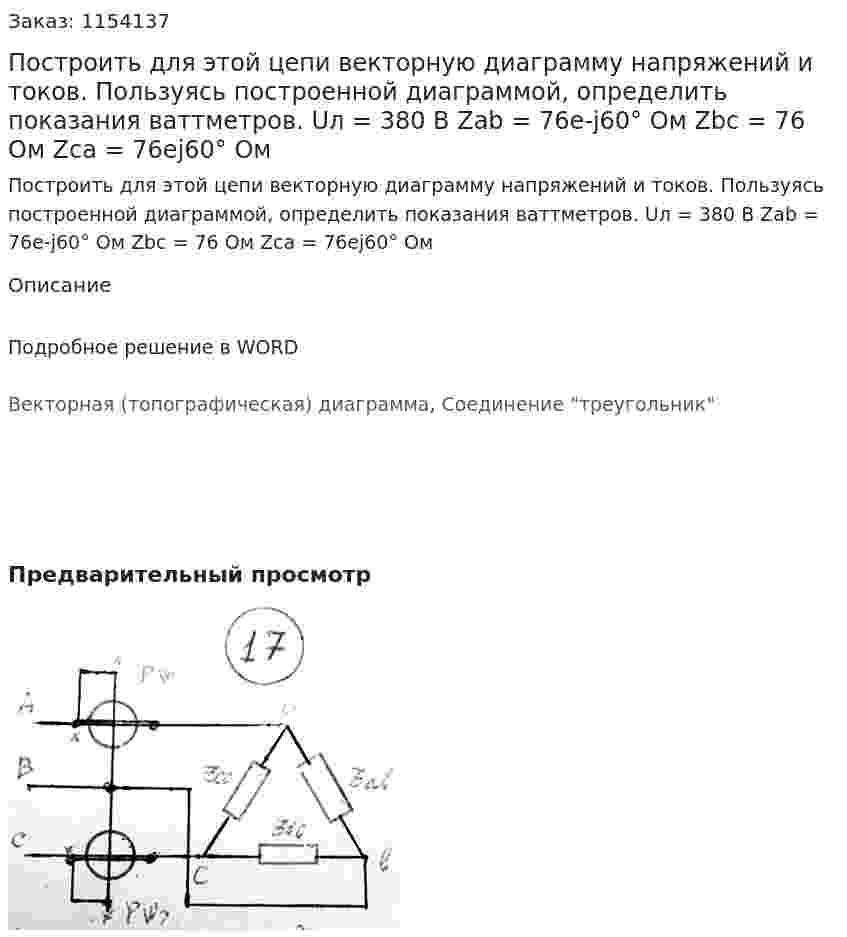

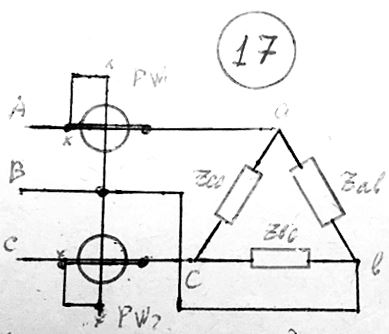

Построить для этой цепи векторную диаграмму напряжений и токов. Пользуясь построенной диаграммой, определить показания ваттметров. Uл = 380 В Zab = 76e-j60° Ом Zbс = 76 Ом Zca = 76ej60° Ом
Построить для этой цепи векторную диаграмму напряжений и токов. Пользуясь построенной диаграммой, определить показания ваттметров. Uл = 380 В Zab = 76e-j60° Ом Zbс = 76 Ом Zca = 76ej60° Ом
Описание
Подробное решение в WORD
Векторная (топографическая) диаграмма, Соединение "треугольник"
- Построить для этой цепи векторную диаграмму напряжений и токов. Пользуясь построенной диаграммой, определить показания ваттметров. Uл = 380 В Zab = 76e-j60° Ом Zbс = 76 Ом Zca = 76ej60° Ом
