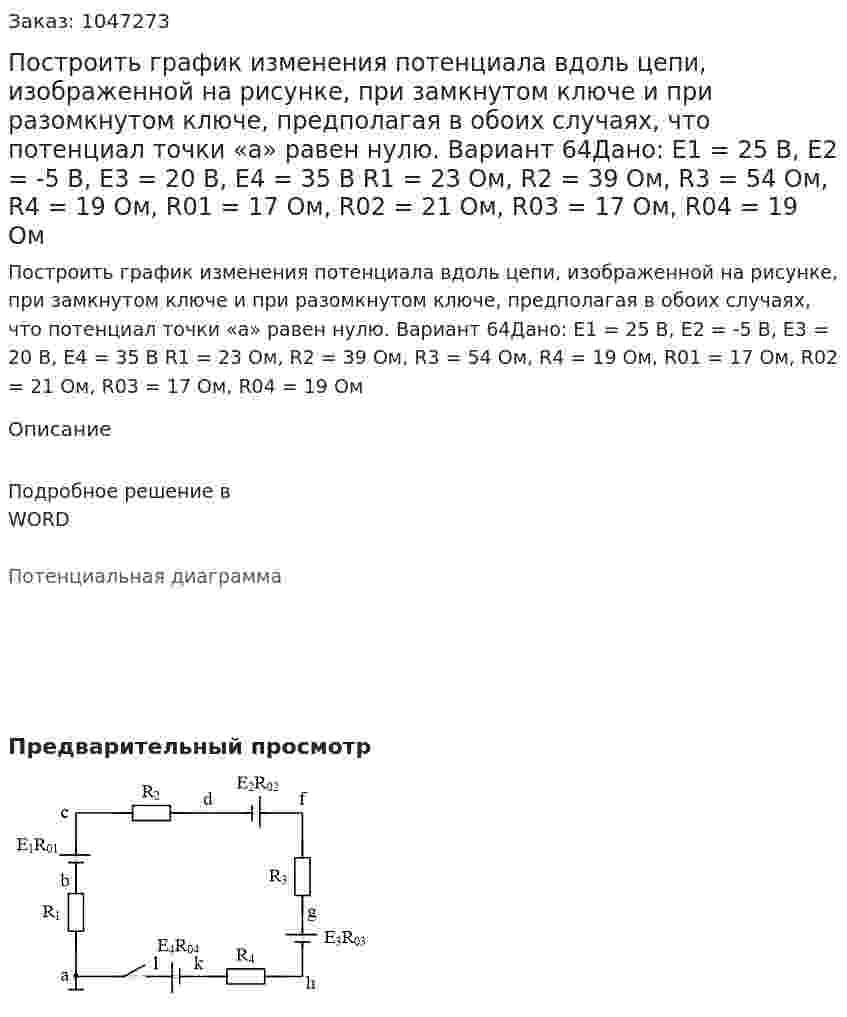

Построить график изменения потенциала вдоль цепи, изображенной на рисунке, при замкнутом ключе и при разомкнутом ключе, предполагая в обоих случаях, что потенциал точки «а» равен нулю. Вариант 64Дано: Е1 = 25 В, Е2 = -5 В, Е3 = 20 В, Е4 = 35 В R1 = 23 Ом, R2 = 39 Ом, R3 = 54 Ом, R4 = 19 Ом, R01 = 17 Ом, R02 = 21 Ом, R03 = 17 Ом, R04 = 19 Ом
Построить график изменения потенциала вдоль цепи, изображенной на рисунке, при замкнутом ключе и при разомкнутом ключе, предполагая в обоих случаях, что потенциал точки «а» равен нулю. Вариант 64Дано: Е1 = 25 В, Е2 = -5 В, Е3 = 20 В, Е4 = 35 В R1 = 23 Ом, R2 = 39 Ом, R3 = 54 Ом, R4 = 19 Ом, R01 = 17 Ом, R02 = 21 Ом, R03 = 17 Ом, R04 = 19 Ом
Описание
Подробное решение в WORD
Потенциальная диаграмма
- Построить график изменения тока
- Построить график изменения тока
- Построить графики изменения напряжения u(t) (тока i(t)) в цепи. Положить физические процессы, происходящие в цепи. Получить выражение для расчета напряжения (тока). in(t) = I0·1(t) iL(0) = 0 uC1(0) = uC2(0) = 0
- Построить графики изменения напряжения u(t) (тока i(t)) в цепи. Положить физические процессы, происходящие в цепи. Получить выражение для расчета напряжения (тока). in(t) = I0·1(t) iL(0) = 0 uC1(0) = uC2(0) = 0
- Построить графики изменения сигналов
- Построить графики переменного тока частотой 50 Гц, при Im = 0.1A; 0.3A; 0.5A.
- Построить графики переменных токов i1 = 8sin(ωt-π/6) i2 = 12sin(ωt-π/3) f = 50 Гц. Построить в масштабе векторную диаграмма при t = 0, определить угол фазового сдвига между токами.
- Построить график изменения напряжения на конденсаторе и рассчитать момент времени t, при котором оно достигает уровня Uc(t). Вариант 12Дано R1=4 кОм; R2=4 кОм; R3=2 кОм; E1=2 В; E2=-10 В; I1=-1 мА; C=0,1 мкФ; UC (0)=8 В; UC (t)=-2 В;
- Построить график изменения напряжения на конденсаторе и рассчитать момент времени t, при котором оно достигает уровня Uc(t). Вариант 12Дано R1=4 кОм; R2=4 кОм; R3=2 кОм; E1=2 В; E2=-10 В; I1=-1 мА; C=0,1 мкФ; UC (0)=8 В; UC (t)=-2 В;
- Построить график изменения потенциала вдоль цепи, изображенной на рис. 22, а, при замкнутом ключе и при разомкнутом ключе, предполагая в обоих случаях, что точка a заземлена (φa = 0). В схеме найти точку, равнопотенцнальную точке a. Определить, потенциал какой точки следует принять равным нулю, чтобы потенциалы всех остальных точек были положительны (при замкнутом ключе). Электродвижущие силы равны: E1 = 25 В, E2 = 5 В, E3 = 20 В, E4 = 35 В. Внешние сопротивления имеют следующие значения: r1 = 8 Ом, r2 = 24 Ом, r3 = 40 Ом, r4 = 4 Ом. Внутренние сопротивления источников электрической энергии равны: r10 = 2 Ом, r20 = 6 Ом, r30 = 2 Ом, r40 = 4 Ом.
- Построить график изменения потенциала вдоль цепи, изображенной на рис. 22, а, при замкнутом ключе и при разомкнутом ключе, предполагая в обоих случаях, что точка a заземлена (φa = 0). В схеме найти точку, равнопотенцнальную точке a. Определить, потенциал какой точки следует принять равным нулю, чтобы потенциалы всех остальных точек были положительны (при замкнутом ключе). Электродвижущие силы равны: E1 = 25 В, E2 = 5 В, E3 = 20 В, E4 = 35 В. Внешние сопротивления имеют следующие значения: r1 = 8 Ом, r2 = 24 Ом, r3 = 40 Ом, r4 = 4 Ом. Внутренние сопротивления источников электрической энергии равны: r10 = 2 Ом, r20 = 6 Ом, r30 = 2 Ом, r40 = 4 Ом.
- Построить график изменения потенциала вдоль цепи, изображенной на рисунке, при замкнутом ключе и при разомкнутом ключе, предполагая в обоих случаях, что потенциал точки "а" равен нулю. Вариант 60
- Построить график изменения потенциала вдоль цепи, изображенной на рисунке, при замкнутом ключе и при разомкнутом ключе, предполагая в обоих случаях, что потенциал точки "а" равен нулю. Вариант 60
- Построить график изменения потенциала вдоль цепи, изображенной на рисунке, при замкнутом ключе и при разомкнутом ключе, предполагая в обоих случаях, что потенциал точки «а» равен нулю. Вариант 64Дано: Е1 = 25 В, Е2 = -5 В, Е3 = 20 В, Е4 = 35 В R1 = 23 Ом, R2 = 39 Ом, R3 = 54 Ом, R4 = 19 Ом, R01 = 17 Ом, R02 = 21 Ом, R03 = 17 Ом, R04 = 19 Ом
