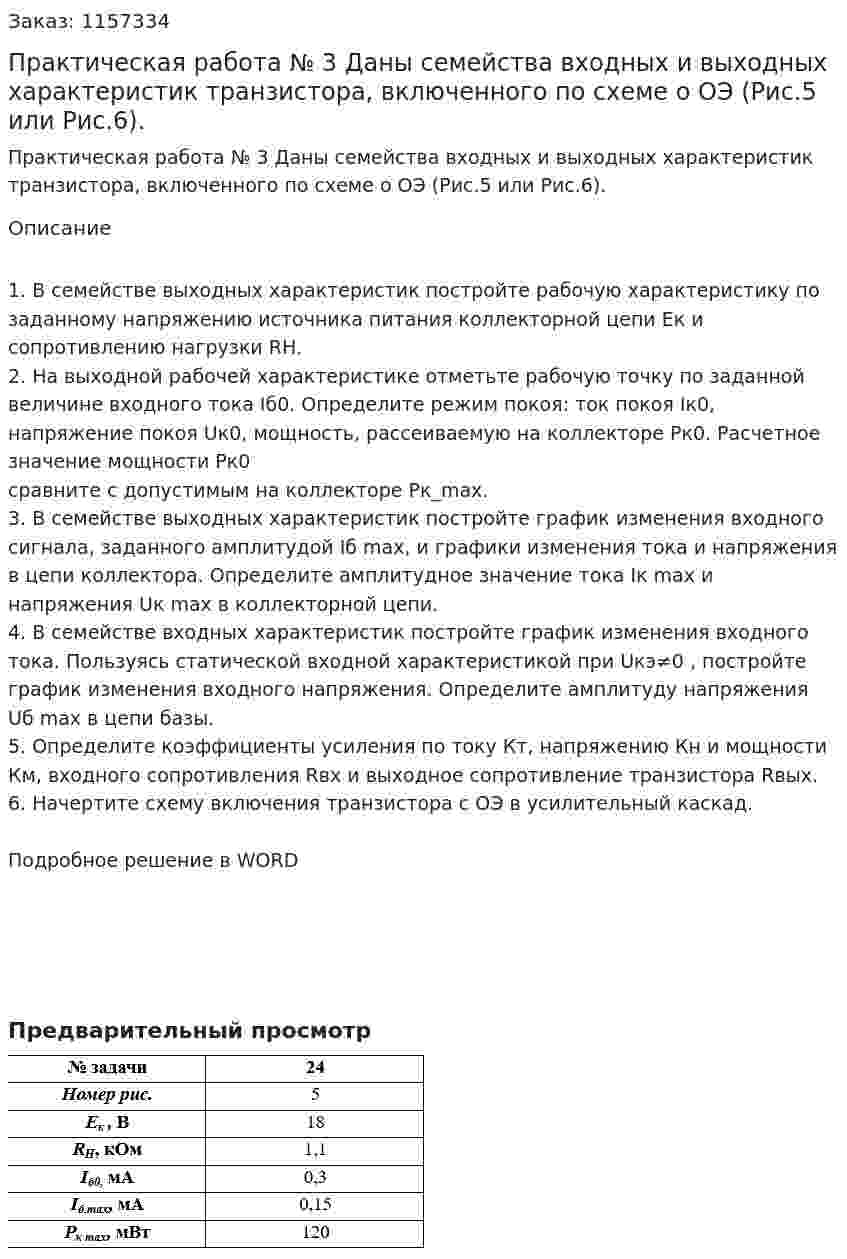

Практическая работа № 3 Даны семейства входных и выходных характеристик транзистора, включенного по схеме о ОЭ (Рис.5 или Рис.6).

1. В семействе выходных характеристик постройте рабочую характеристику по заданному напряжению источника питания коллекторной цепи Eк и сопротивлению нагрузки RН.
2. На выходной рабочей характеристике отметьте рабочую точку по заданной величине входного тока Iб0. Определите режим покоя: ток покоя Iк0, напряжение покоя Uк0, мощность, рассеиваемую на коллекторе Pк0. Расчетное значение мощности Pк0 сравните с допустимым на коллекторе Pк_max.
3. В семействе выходных характеристик постройте график изменения входного сигнала, заданного амплитудой Iб max, и графики изменения тока и напряжения в цепи коллектора. Определите амплитудное значение тока Iк max и напряжения Uк max в коллекторной цепи.
4. В семействе входных характеристик постройте график изменения входного тока. Пользуясь статической входной характеристикой при Uкэ≠0 , постройте график изменения входного напряжения. Определите амплитуду напряжения Uб max в цепи базы.
5. Определите коэффициенты усиления по току Кт, напряжению Кн и мощности Км, входного сопротивления Rвх и выходное сопротивление транзистора Rвых.
6. Начертите схему включения транзистора с ОЭ в усилительный каскад.

Подробное решение в WORD

Предварительный просмотр
