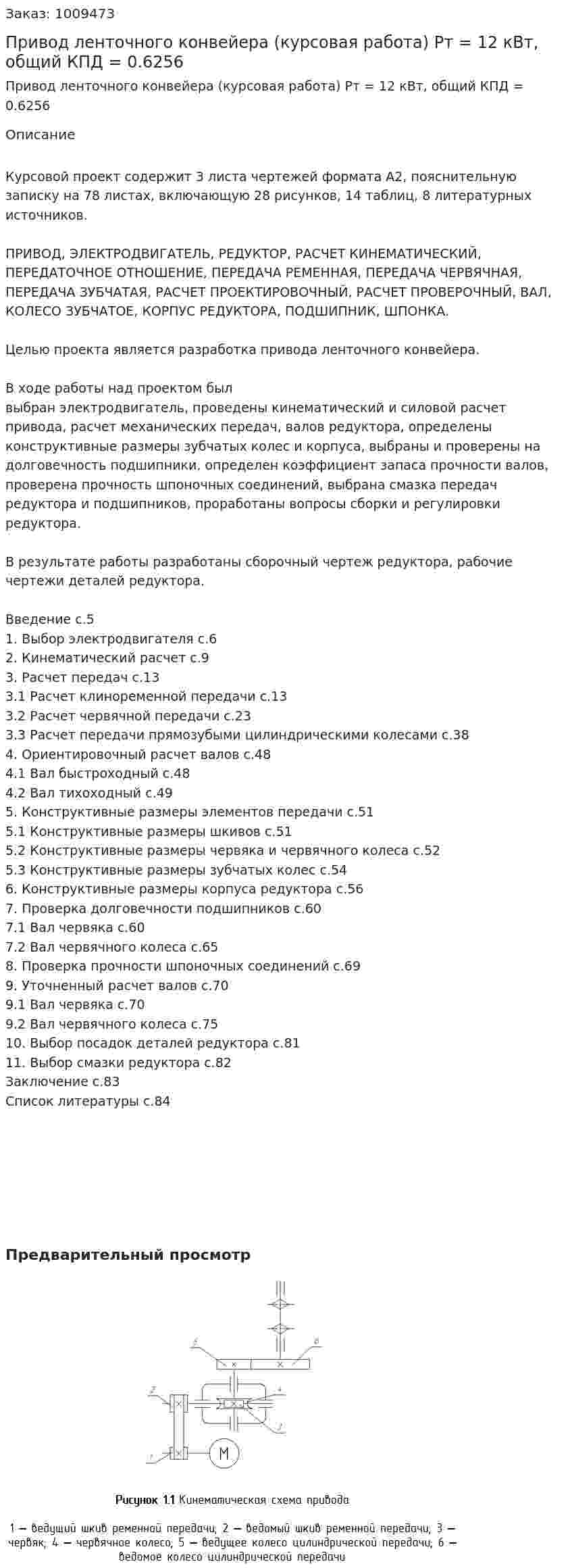

Привод ленточного конвейера (курсовая работа) Pт = 12 кВт, общий КПД = 0.6256

Курсовой проект содержит 3 листа чертежей формата А2, пояснительную записку на 78 листах, включающую 28 рисунков, 14 таблиц, 8 литературных источников.

ПРИВОД, ЭЛЕКТРОДВИГАТЕЛЬ, РЕДУКТОР, РАСЧЕТ КИНЕМАТИЧЕСКИЙ, ПЕРЕДАТОЧНОЕ ОТНОШЕНИЕ, ПЕРЕДАЧА РЕМЕННАЯ, ПЕРЕДАЧА ЧЕРВЯЧНАЯ, ПЕРЕДАЧА ЗУБЧАТАЯ, РАСЧЕТ ПРОЕКТИРОВОЧНЫЙ, РАСЧЕТ ПРОВЕРОЧНЫЙ, ВАЛ, КОЛЕСО ЗУБЧАТОЕ, КОРПУС РЕДУКТОРА, ПОДШИПНИК, ШПОНКА.

Целью проекта является разработка привода ленточного конвейера.

В ходе работы над проектом был выбран электродвигатель, проведены кинематический и силовой расчет привода, расчет механических передач, валов редуктора, определены конструктивные размеры зубчатых колес и корпуса, выбраны и проверены на долговечность подшипники, определен коэффициент запаса прочности валов, проверена прочность шпоночных соединений, выбрана смазка передач редуктора и подшипников, проработаны вопросы сборки и регулировки редуктора.

В результате работы разработаны сборочный чертеж редуктора, рабочие чертежи деталей редуктора.

Введение с.5
1. Выбор электродвигателя с.6
2. Кинематический расчет с.9
3. Расчет передач с.13
3.1 Расчет клиноременной передачи с.13
3.2 Расчет червячной передачи с.23
3.3 Расчет передачи прямозубыми цилиндрическими колесами с.38
4. Ориентировочный расчет валов с.48
4.1 Вал быстроходный с.48
4.2 Вал тихоходный с.49
5. Конструктивные размеры элементов передачи с.51
5.1 Конструктивные размеры шкивов с.51
5.2 Конструктивные размеры червяка и червячного колеса с.52
5.3 Конструктивные размеры зубчатых колес с.54
6. Конструктивные размеры корпуса редуктора с.56
7. Проверка долговечности подшипников с.60
7.1 Вал червяка с.60
7.2 Вал червячного колеса с.65
8. Проверка прочности шпоночных соединений с.69
9. Уточненный расчет валов с.70
9.1 Вал червяка с.70
9.2 Вал червячного колеса с.75
10. Выбор посадок деталей редуктора с.81
11. Выбор смазки редуктора с.82
Заключение с.83
Список литературы с.84

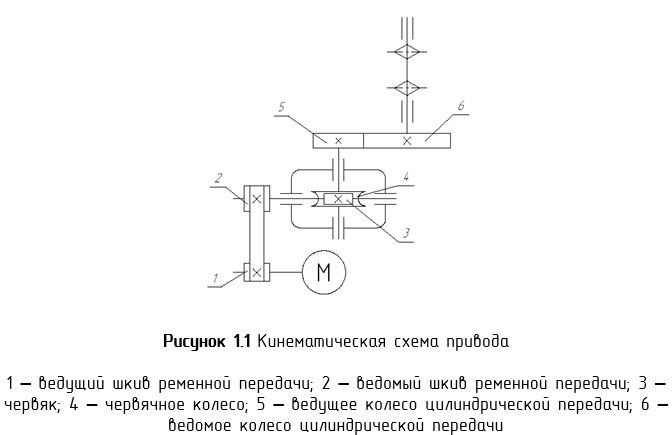

Предварительный просмотр
