Привод ленточного конвейераПроектирование двухступенчатого цилиндрического редуктора (курсовой проект)Расчёт ведётся по следующим исходным данным: Частота вращения, окружная сила Ft = 2.8кН; скорость движения ленты V = 1.05 м/с; диаметр барабана D = 0.250 м; срок службы Lh = 24·103 час.

Введение 7
Аналитический обзор 8
1 Выбор электродвигателя и кинематический расчёт привода 10
2 Расчёт быстроходной цилиндрической зубчатой передачи 16
3 Расчёт тихоходной цилиндрической передачи 26
4 Расчёт цепной передачи 34
5 Предварительный расчёт валов 40
6 Конструктивный расчёт зубчатых колёс 44
7 Конструктивные размеры корпуса и крышки 49
8 Первый этап компоновки редуктора 51
9 Второй этап расчёта валов 54
10 Проверочный расчёт подшипников на долговечность 67
11 Второй этап компоновки редуктора 73
12 Проверка прочности шпоночных соединений 74
13 Уточнённый расчёт валов 77
14 Посадки 82
15 Выбор смазки 83
16 Сборка редуктора 84
17 Выбор муфты и проверочный расчёт 86
Литература 87

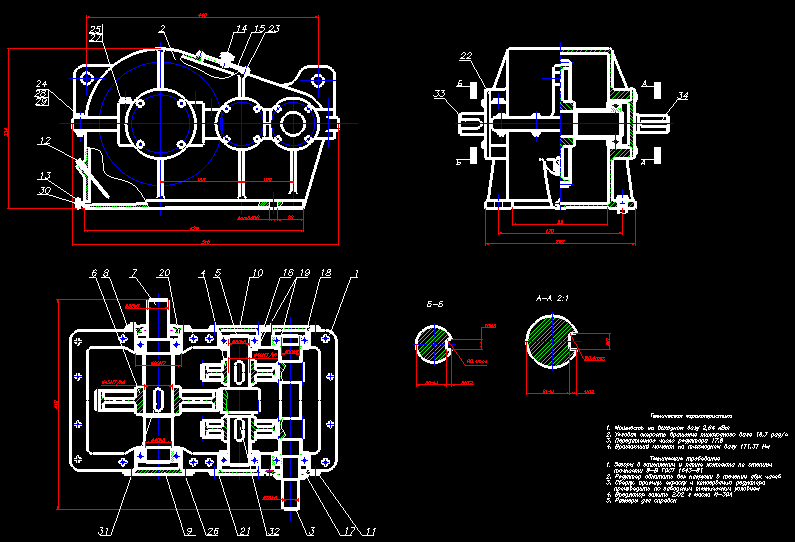

Пояснительная записка +9 чертежей AutoCAD (сборочный чертеж, спецификации, детали)
