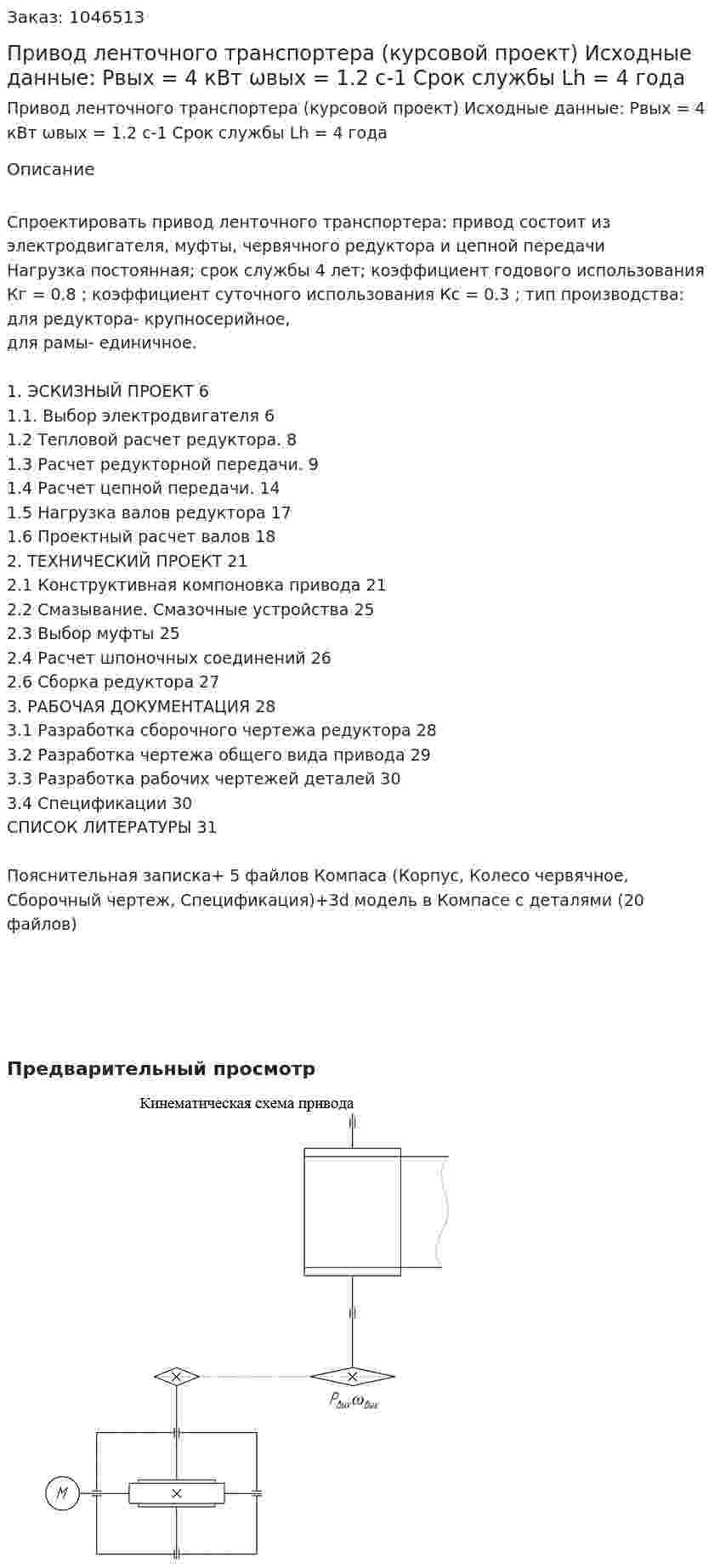

Привод ленточного транспортера (курсовой проект) Исходные данные: Pвых = 4 кВт ωвых = 1.2 с-1 Срок службы Lh = 4 года

Спроектировать привод ленточного транспортера: привод состоит из электродвигателя, муфты, червячного редуктора и цепной передачи
Нагрузка постоянная; срок службы 4 лет; коэффициент годового использования Кг = 0.8 ; коэффициент суточного использования Кс = 0.3 ; тип производства: для редуктора- крупносерийное, для рамы- единичное.

1. ЭСКИЗНЫЙ ПРОЕКТ 6
1.1. Выбор электродвигателя 6
1.2 Тепловой расчет редуктора. 8
1.3 Расчет редукторной передачи. 9
1.4 Расчет цепной передачи. 14
1.5 Нагрузка валов редуктора 17
1.6 Проектный расчет валов 18
2. ТЕХНИЧЕСКИЙ ПРОЕКТ 21
2.1 Конструктивная компоновка привода 21
2.2 Смазывание. Смазочные устройства 25
2.3 Выбор муфты 25
2.4 Расчет шпоночных соединений 26
2.6 Сборка редуктора 27
3. РАБОЧАЯ ДОКУМЕНТАЦИЯ 28
3.1 Разработка сборочного чертежа редуктора 28
3.2 Разработка чертежа общего вида привода 29
3.3 Разработка рабочих чертежей деталей 30
3.4 Спецификации 30
СПИСОК ЛИТЕРАТУРЫ 31

Пояснительная записка+ 5 файлов Компаса (Корпус, Колесо червячное, Сборочный чертеж, Спецификация)+3d модель в Компасе с деталями (20 файлов)

Предварительный просмотр
