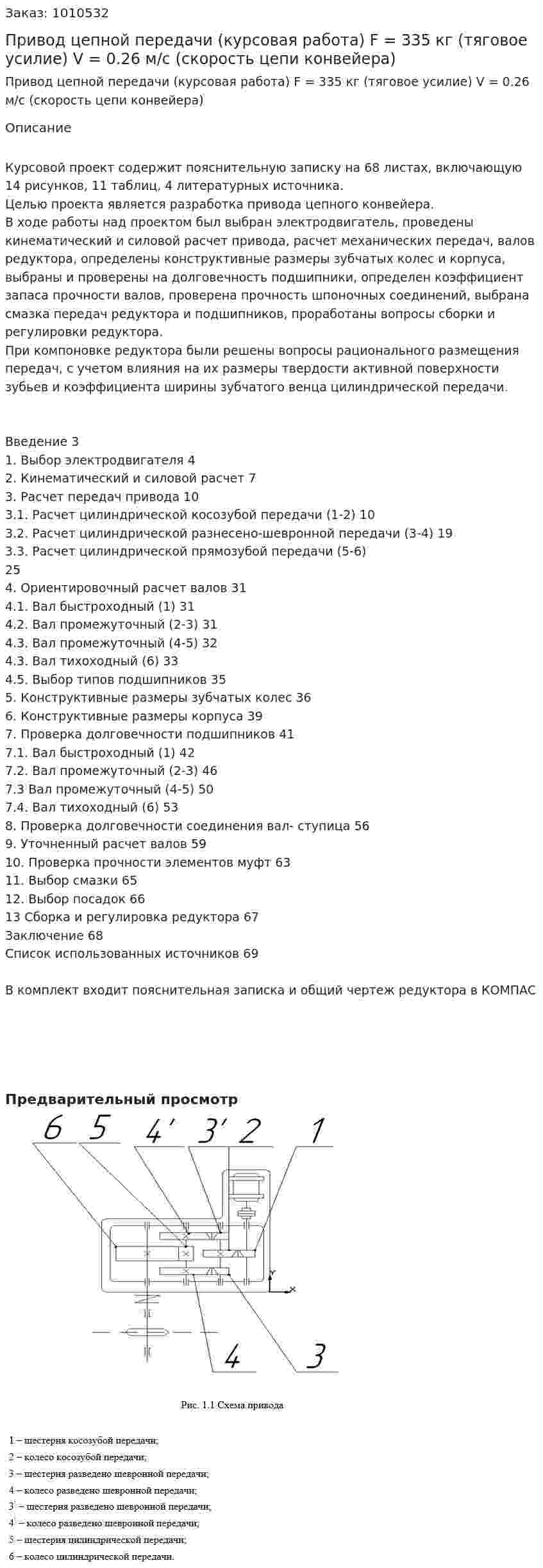

Привод цепной передачи (курсовая работа) F = 335 кг (тяговое усилие) V = 0.26 м/с (скорость цепи конвейера)

Курсовой проект содержит пояснительную записку на 68 листах, включающую 14 рисунков, 11 таблиц, 4 литературных источника.
Целью проекта является разработка привода цепного конвейера.
В ходе работы над проектом был выбран электродвигатель, проведены кинематический и силовой расчет привода, расчет механических передач, валов редуктора, определены конструктивные размеры зубчатых колес и корпуса, выбраны и проверены на долговечность подшипники, определен коэффициент запаса прочности валов, проверена прочность шпоночных соединений, выбрана смазка передач редуктора и подшипников, проработаны вопросы сборки и регулировки редуктора.
При компоновке редуктора были решены вопросы рационального размещения передач, с учетом влияния на их размеры твердости активной поверхности зубьев и коэффициента ширины зубчатого венца цилиндрической передачи.


Введение 3
1. Выбор электродвигателя 4
2. Кинематический и силовой расчет 7
3. Расчет передач привода 10
3.1. Расчет цилиндрической косозубой передачи (1-2) 10
3.2. Расчет цилиндрической разнесено-шевронной передачи (3-4) 19
3.3. Расчет цилиндрической прямозубой передачи (5-6) 25
4. Ориентировочный расчет валов 31
4.1. Вал быстроходный (1) 31
4.2. Вал промежуточный (2-3) 31
4.3. Вал промежуточный (4-5) 32
4.3. Вал тихоходный (6) 33
4.5. Выбор типов подшипников 35
5. Конструктивные размеры зубчатых колес 36
6. Конструктивные размеры корпуса 39
7. Проверка долговечности подшипников 41
7.1. Вал быстроходный (1) 42
7.2. Вал промежуточный (2-3) 46
7.3 Вал промежуточный (4-5) 50
7.4. Вал тихоходный (6) 53
8. Проверка долговечности соединения вал- ступица 56
9. Уточненный расчет валов 59
10. Проверка прочности элементов муфт 63
11. Выбор смазки 65
12. Выбор посадок 66
13 Сборка и регулировка редуктора 67
Заключение 68
Список использованных источников 69

В комплект входит пояснительная записка и общий чертеж редуктора в КОМПАС

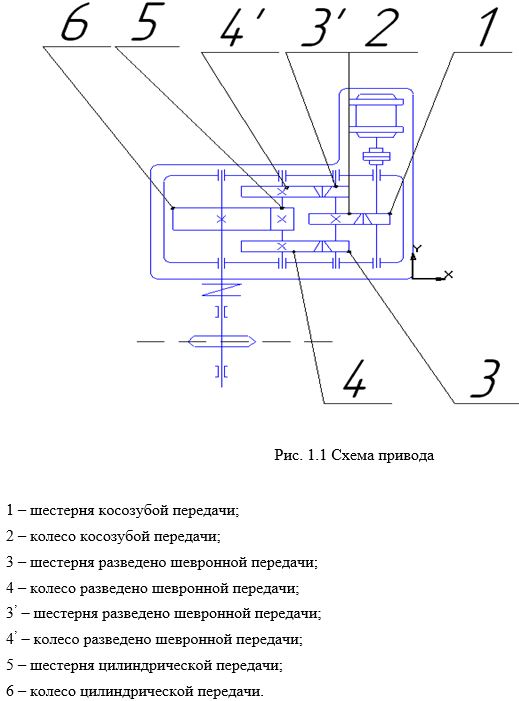

Предварительный просмотр
