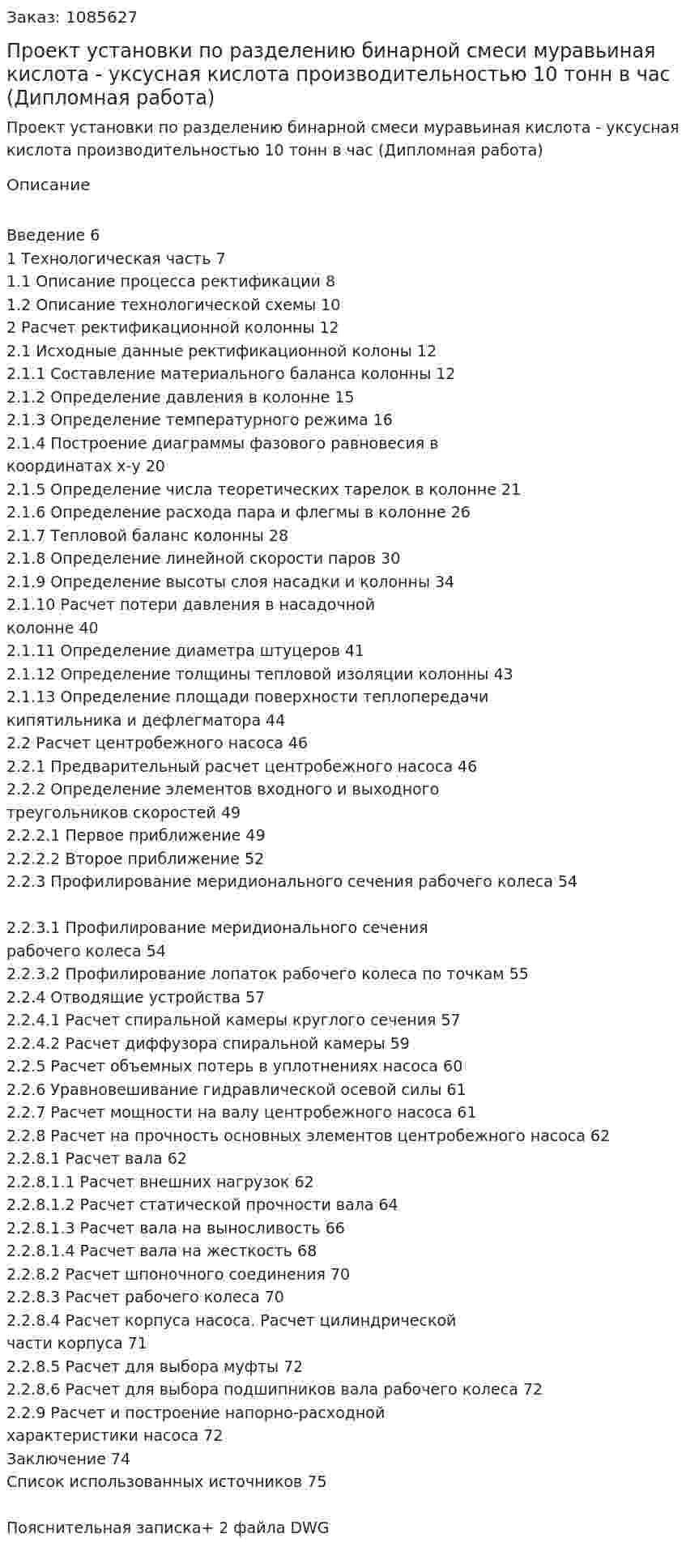

Проект установки по разделению бинарной смеси муравьиная кислота - уксусная кислота производительностью 10 тонн в час (Дипломная работа)

Введение 6
1 Технологическая часть 7
1.1 Описание процесса ректификации 8
1.2 Описание технологической схемы 10
2 Расчет ректификационной колонны 12
2.1 Исходные данные ректификационной колоны 12
2.1.1 Составление материального баланса колонны 12
2.1.2 Определение давления в колонне 15
2.1.3 Определение температурного режима 16
2.1.4 Построение диаграммы фазового равновесия в
координатах х-y 20
2.1.5 Определение числа теоретических тарелок в колонне 21
2.1.6 Определение расхода пара и флегмы в колонне 26
2.1.7 Тепловой баланс колонны 28
2.1.8 Определение линейной скорости паров 30
2.1.9 Определение высоты слоя насадки и колонны 34
2.1.10 Расчет потери давления в насадочной колонне 40
2.1.11 Определение диаметра штуцеров 41
2.1.12 Определение толщины тепловой изоляции колонны 43
2.1.13 Определение площади поверхности теплопередачи
кипятильника и дефлегматора 44
2.2 Расчет центробежного насоса 46
2.2.1 Предварительный расчет центробежного насоса 46
2.2.2 Определение элементов входного и выходного
треугольников скоростей 49
2.2.2.1 Первое приближение 49
2.2.2.2 Второе приближение 52
2.2.3 Профилирование меридионального сечения рабочего колеса 54

2.2.3.1 Профилирование меридионального сечения
рабочего колеса 54
2.2.3.2 Профилирование лопаток рабочего колеса по точкам 55
2.2.4 Отводящие устройства 57
2.2.4.1 Расчет спиральной камеры круглого сечения 57
2.2.4.2 Расчет диффузора спиральной камеры 59
2.2.5 Расчет объемных потерь в уплотнениях насоса 60
2.2.6 Уравновешивание гидравлической осевой силы 61
2.2.7 Расчет мощности на валу центробежного насоса 61
2.2.8 Расчет на прочность основных элементов центробежного насоса 62
2.2.8.1 Расчет вала 62
2.2.8.1.1 Расчет внешних нагрузок 62
2.2.8.1.2 Расчет статической прочности вала 64
2.2.8.1.3 Расчет вала на выносливость 66
2.2.8.1.4 Расчет вала на жесткость 68
2.2.8.2 Расчет шпоночного соединения 70
2.2.8.3 Расчет рабочего колеса 70
2.2.8.4 Расчет корпуса насоса. Расчет цилиндрической
части корпуса 71
2.2.8.5 Расчет для выбора муфты 72
2.2.8.6 Расчет для выбора подшипников вала рабочего колеса 72
2.2.9 Расчет и построение напорно-расходной
характеристики насоса 72
Заключение 74
Список использованных источников 75

Пояснительная записка+ 2 файла DWG
