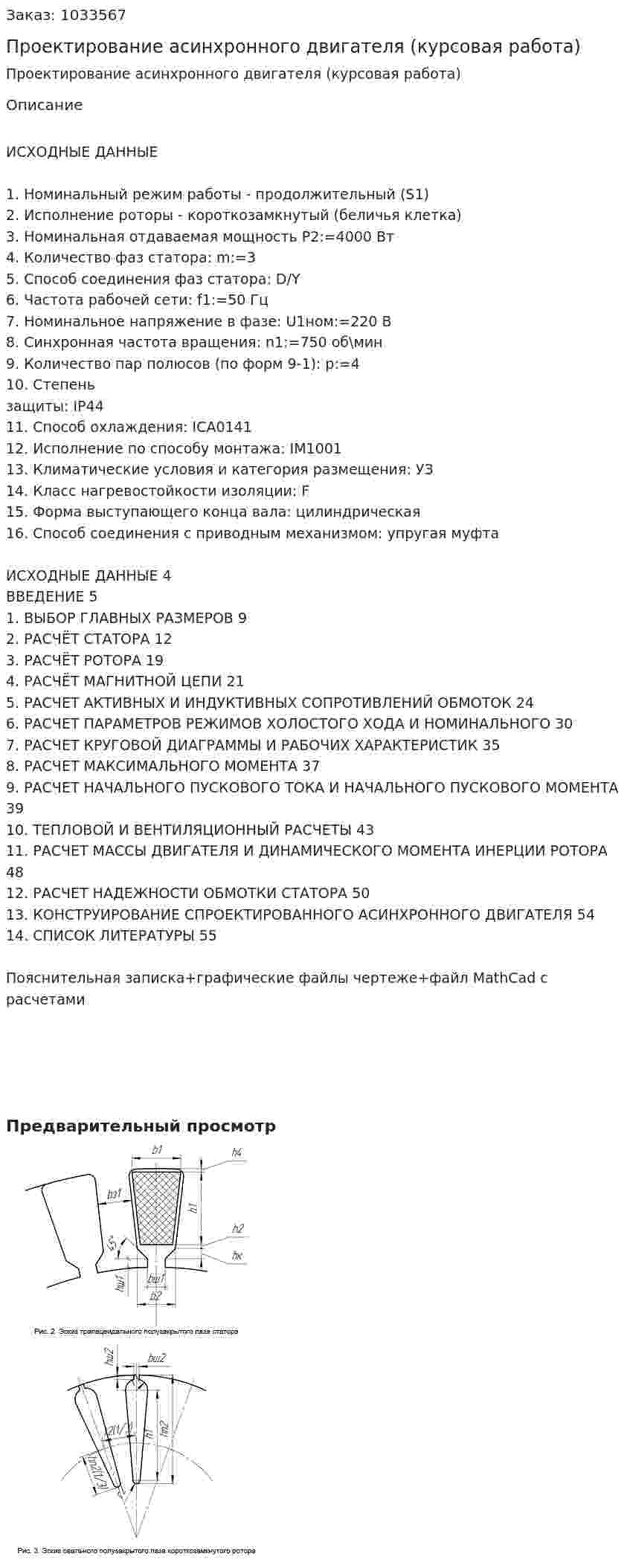

Проектирование асинхронного двигателя (курсовая работа)

ИСХОДНЫЕ ДАННЫЕ

1. Номинальный режим работы - продолжительный (S1)
2. Исполнение роторы - короткозамкнутый (беличья клетка)
3. Номинальная отдаваемая мощность P2:=4000 Вт
4. Количество фаз статора: m:=3
5. Способ соединения фаз статора: D/Y
6. Частота рабочей сети: f1:=50 Гц
7. Номинальное напряжение в фазе: U1ном:=220 В
8. Синхронная частота вращения: n1:=750 об\мин
9. Количество пар полюсов (по форм 9-1): p:=4
10. Степень защиты: IP44
11. Способ охлаждения: ICA0141
12. Исполнение по способу монтажа: IM1001
13. Климатические условия и категория размещения: УЗ
14. Класс нагревостойкости изоляции: F
15. Форма выступающего конца вала: цилиндрическая
16. Способ соединения с приводным механизмом: упругая муфта

ИСХОДНЫЕ ДАННЫЕ 4
ВВЕДЕНИЕ 5
1. ВЫБОР ГЛАВНЫХ РАЗМЕРОВ 9
2. РАСЧЁТ СТАТОРА 12
3. РАСЧЁТ РОТОРА 19
4. РАСЧЁТ МАГНИТНОЙ ЦЕПИ 21
5. РАСЧЕТ АКТИВНЫХ И ИНДУКТИВНЫХ СОПРОТИВЛЕНИЙ ОБМОТОК 24
6. РАСЧЕТ ПАРАМЕТРОВ РЕЖИМОВ ХОЛОСТОГО ХОДА И НОМИНАЛЬНОГО 30
7. РАСЧЕТ КРУГОВОЙ ДИАГРАММЫ И РАБОЧИХ ХАРАКТЕРИСТИК 35
8. РАСЧЕТ МАКСИМАЛЬНОГО МОМЕНТА 37
9. РАСЧЕТ НАЧАЛЬНОГО ПУСКОВОГО ТОКА И НАЧАЛЬНОГО ПУСКОВОГО МОМЕНТА 39
10. ТЕПЛОВОЙ И ВЕНТИЛЯЦИОННЫЙ РАСЧЕТЫ 43
11. РАСЧЕТ МАССЫ ДВИГАТЕЛЯ И ДИНАМИЧЕСКОГО МОМЕНТА ИНЕРЦИИ РОТОРА 48
12. РАСЧЕТ НАДЕЖНОСТИ ОБМОТКИ СТАТОРА 50
13. КОНСТРУИРОВАНИЕ СПРОЕКТИРОВАННОГО АСИНХРОННОГО ДВИГАТЕЛЯ 54
14. СПИСОК ЛИТЕРАТУРЫ 55

Пояснительная записка+графические файлы чертеже+файл MathCad с расчетами

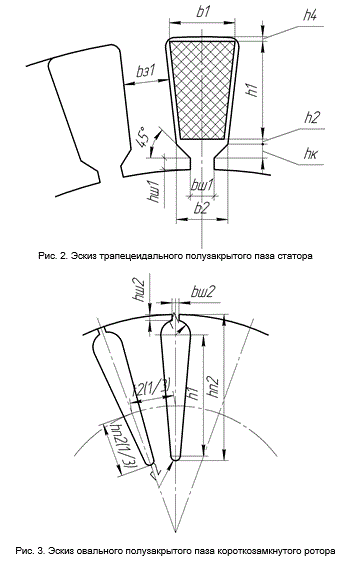

Предварительный просмотр
