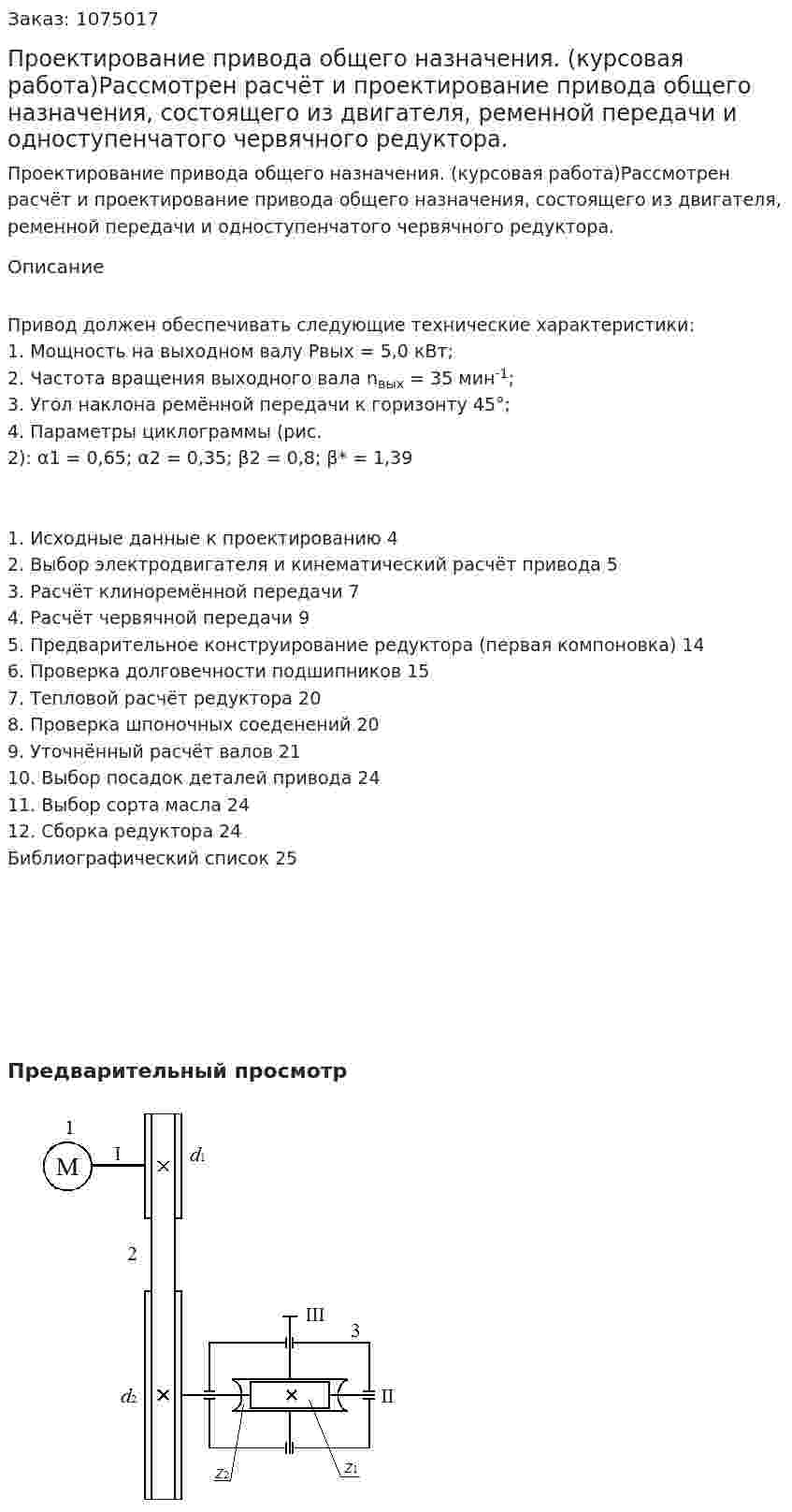

Проектирование привода общего назначения. (курсовая работа)Рассмотрен расчёт и проектирование привода общего назначения, состоящего из двигателя, ременной передачи и одноступенчатого червячного редуктора.

Привод должен обеспечивать следующие технические характеристики:
1. Мощность на выходном валу Pвых = 5,0 кВт;
2. Частота вращения выходного вала n_вых = 35 мин^-1;
3. Угол наклона ремённой передачи к горизонту 45°;
4. Параметры циклограммы (рис. 2): α1 = 0,65; α2 = 0,35; β2 = 0,8; β* = 1,39


1. Исходные данные к проектированию 4
2. Выбор электродвигателя и кинематический расчёт привода 5
3. Расчёт клиноремённой передачи 7
4. Расчёт червячной передачи 9
5. Предварительное конструирование редуктора (первая компоновка) 14
6. Проверка долговечности подшипников 15
7. Тепловой расчёт редуктора 20
8. Проверка шпоночных соеденений 20
9. Уточнённый расчёт валов 21
10. Выбор посадок деталей привода 24
11. Выбор сорта масла 24
12. Сборка редуктора 24
Библиографический список 25

Предварительный просмотр
