Заказ: 1101509

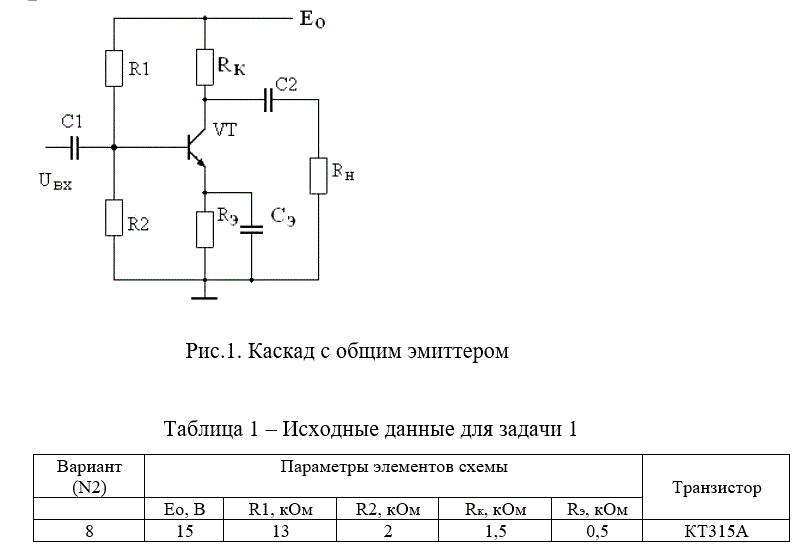

Произвести анализ статического и динамического режимов работы каскада с общим эмиттером (рис.1) при исходных данных (Табл.1). Дополнительные данные: - сопротивление источника сигнала Rг = 100∙N1 Ом; - сопротивление нагрузки каскада Rн = 1∙N1 кОм; - емкость нагрузки Сн = 100∙N1 пФ.
Произвести анализ статического и динамического режимов работы каскада с общим эмиттером (рис.1) при исходных данных (Табл.1). Дополнительные данные: - сопротивление источника сигнала Rг = 100∙N1 Ом; - сопротивление нагрузки каскада Rн = 1∙N1 кОм; - емкость нагрузки Сн = 100∙N1 пФ.
Описание
1.1 Определить статические параметры каскада с общим эмиттером: токи коллектора Iко и базы Iбо в рабочей точке, требуемый и фактический коэффициенты температурной стабилизации каскада при Траб = 60 оС.
1.2 По параметрам схемы каскада с общим эмиттером:
Определить динамические параметры каскада:
- коэффициенты усиления по напряжению Ко, току Кi и мощности Кp;
- сквозной коэффициент усиления Кс = Квх∙Ко;
- выходное напряжение насыщения Uвыхmax и Uвхmax;
1.3. Определить значения входного и выходного сопротивлений, коэффициента усиления при отключении емкости конденсатора в цепи эмиттера.
1.4. Показать изменение высшей частоты усиления при введении простой высокочастотной коррекции с Lк = 40∙N2 = 40∙8 = 320 мкГн.
1.5. Определить параметры выходного импульсного сигнала при длительности входного импульса tи = 10τн (τн – постоянная времени низких частот каскада), tи = 100 мкс.
Подробное решение в WORD - 8 страниц
