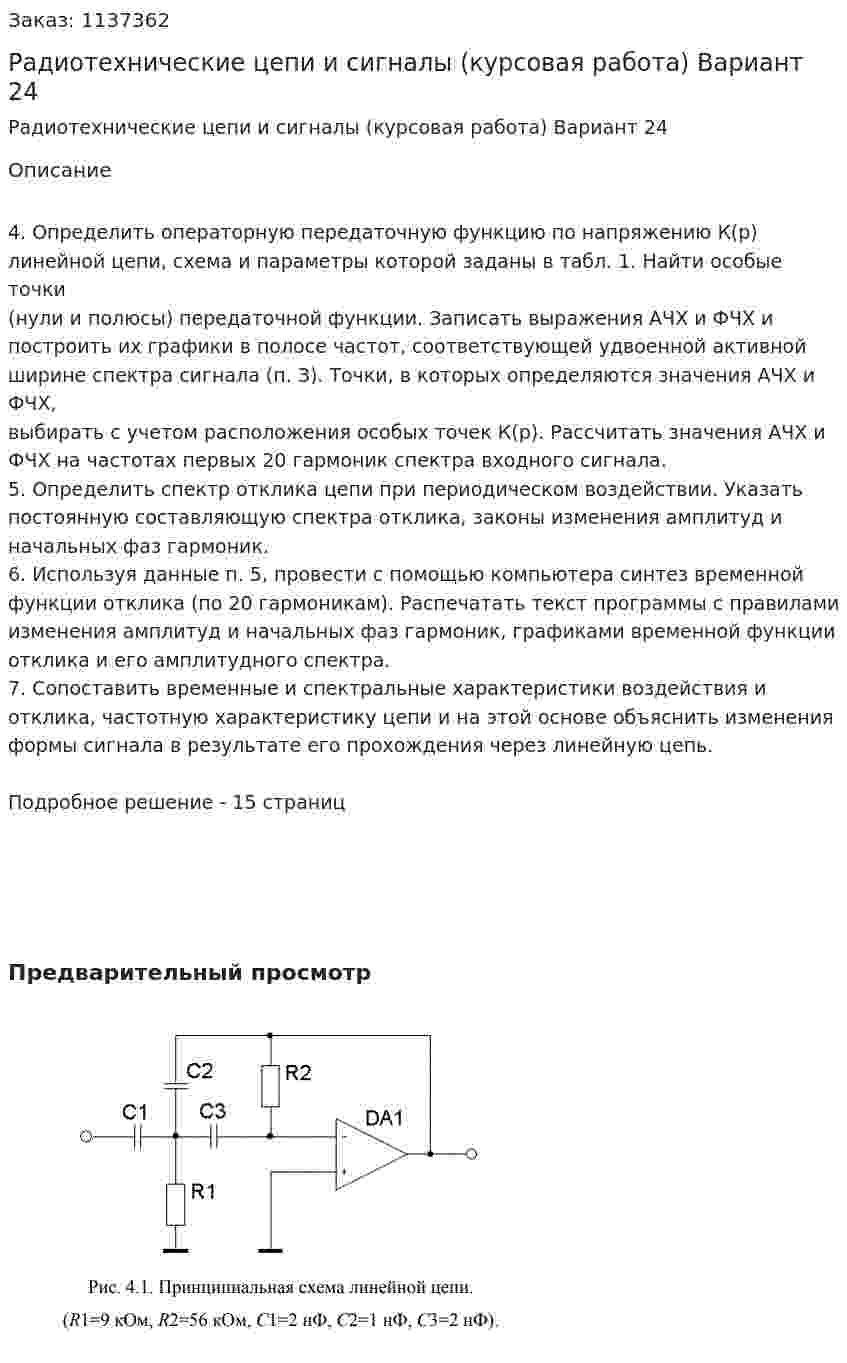

Радиотехнические цепи и сигналы (курсовая работа) Вариант 24

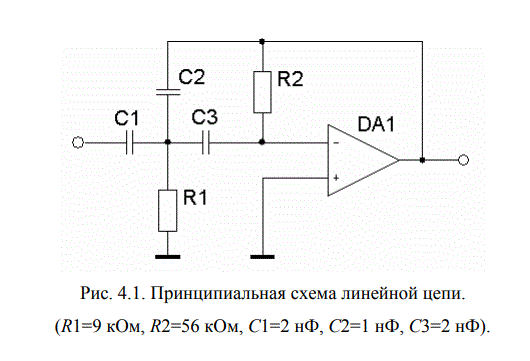

4. Определить операторную передаточную функцию по напряжению К(р) линейной цепи, схема и параметры которой заданы в табл. 1. Найти особые точки
(нули и полюсы) передаточной функции. Записать выражения АЧХ и ФЧХ и построить их графики в полосе частот, соответствующей удвоенной активной ширине спектра сигнала (п. З). Точки, в которых определяются значения АЧХ и ФЧХ, выбирать с учетом расположения особых точек К(р). Рассчитать значения АЧХ и ФЧХ на частотах первых 20 гармоник спектра входного сигнала.
5. Определить спектр отклика цепи при периодическом воздействии. Указать постоянную составляющую спектра отклика, законы изменения амплитуд и
начальных фаз гармоник.
6. Используя данные п. 5, провести с помощью компьютера синтез временной функции отклика (по 20 гармоникам). Распечатать текст программы с правилами изменения амплитуд и начальных фаз гармоник, графиками временной функции отклика и его амплитудного спектра.
7. Сопоставить временные и спектральные характеристики воздействия и отклика, частотную характеристику цепи и на этой основе объяснить изменения
формы сигнала в результате его прохождения через линейную цепь.

Подробное решение - 15 страниц

Предварительный просмотр
