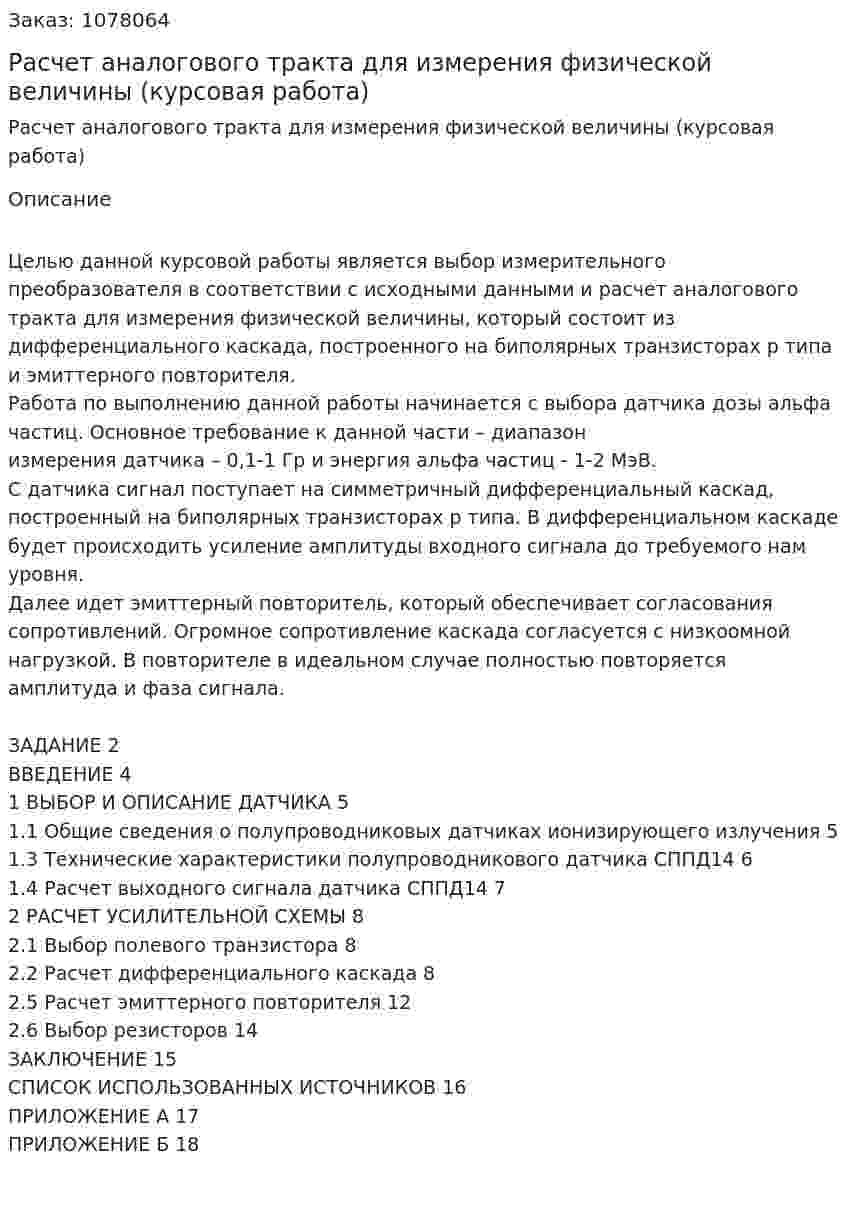

Расчет аналогового тракта для измерения физической величины (курсовая работа)

Целью данной курсовой работы является выбор измерительного преобразователя в соответствии с исходными данными и расчет аналогового тракта для измерения физической величины, который состоит из дифференциального каскада, построенного на биполярных транзисторах p типа и эмиттерного повторителя.
Работа по выполнению данной работы начинается с выбора датчика дозы альфа частиц. Основное требование к данной части – диапазон измерения датчика – 0,1-1 Гр и энергия альфа частиц - 1-2 МэВ.
С датчика сигнал поступает на симметричный дифференциальный каскад, построенный на биполярных транзисторах p типа. В дифференциальном каскаде будет происходить усиление амплитуды входного сигнала до требуемого нам уровня.
Далее идет эмиттерный повторитель, который обеспечивает согласования сопротивлений. Огромное сопротивление каскада согласуется с низкоомной нагрузкой. В повторителе в идеальном случае полностью повторяется амплитуда и фаза сигнала.

ЗАДАНИЕ 2
ВВЕДЕНИЕ 4
1 ВЫБОР И ОПИСАНИЕ ДАТЧИКА 5
1.1 Общие сведения о полупроводниковых датчиках ионизирующего излучения 5
1.3 Технические характеристики полупроводникового датчика СППД14 6
1.4 Расчет выходного сигнала датчика СППД14 7
2 РАСЧЕТ УСИЛИТЕЛЬНОЙ СХЕМЫ 8
2.1 Выбор полевого транзистора 8
2.2 Расчет дифференциального каскада 8
2.5 Расчет эмиттерного повторителя 12
2.6 Выбор резисторов 14
ЗАКЛЮЧЕНИЕ 15
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 16
ПРИЛОЖЕНИЕ А 17
ПРИЛОЖЕНИЕ Б 18
