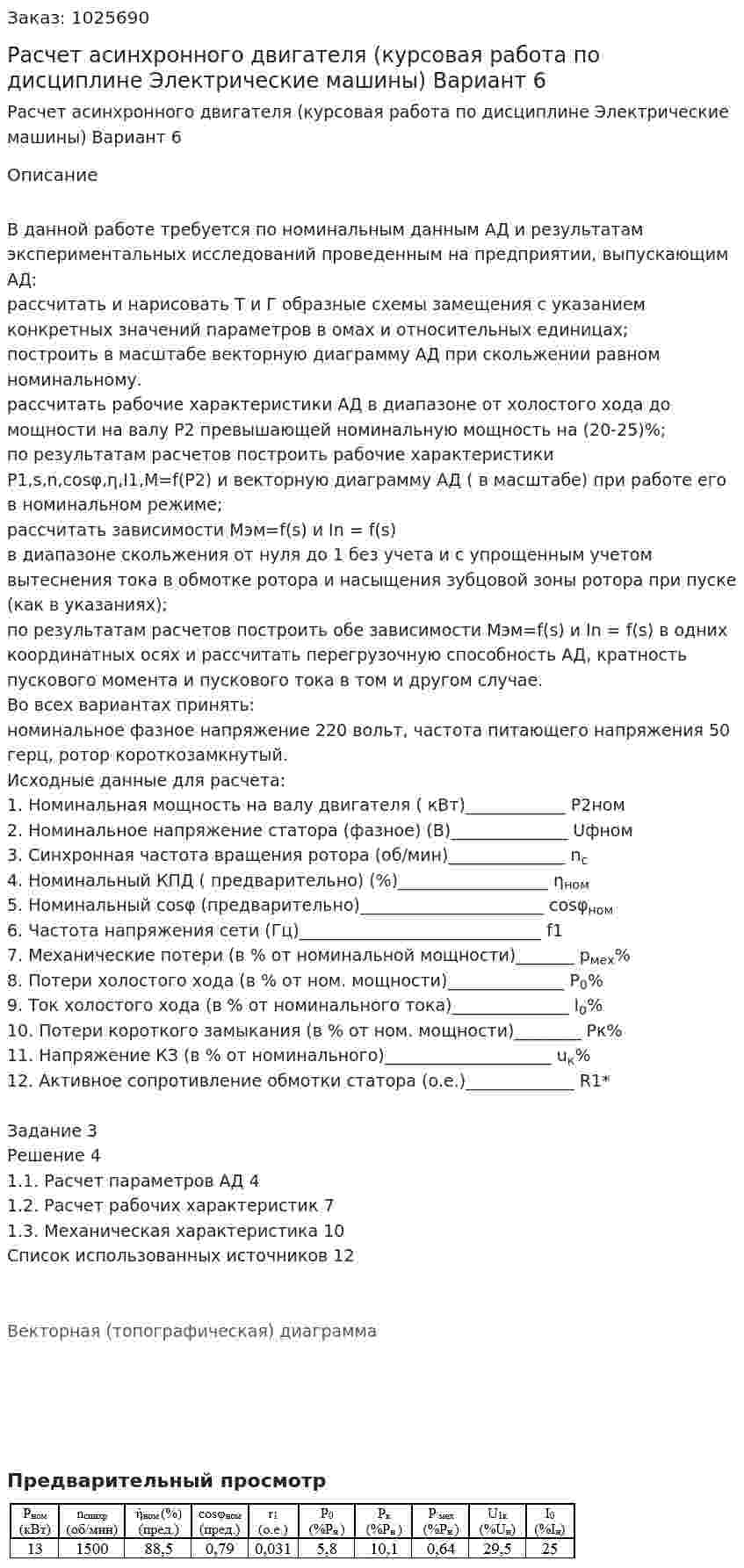

Расчет асинхронного двигателя (курсовая работа по дисциплине Электрические машины) Вариант 6

В данной работе требуется по номинальным данным АД и результатам экспериментальных исследований проведенным на предприятии, выпускающим АД:
рассчитать и нарисовать Т и Г образные схемы замещения с указанием конкретных значений параметров в омах и относительных единицах;
построить в масштабе векторную диаграмму АД при скольжении равном номинальному.
рассчитать рабочие характеристики АД в диапазоне от холостого хода до мощности на валу P2 превышающей номинальную мощность на (20-25)%;
по результатам расчетов построить рабочие характеристики P1,s,n,cosφ,η,I1,M=f(P2) и векторную диаграмму АД ( в масштабе) при работе его в номинальном режиме;
рассчитать зависимости Мэм=f(s) и In = f(s) в диапазоне скольжения от нуля до 1 без учета и с упрощенным учетом вытеснения тока в обмотке ротора и насыщения зубцовой зоны ротора при пуске (как в указаниях);
по результатам расчетов построить обе зависимости Мэм=f(s) и In = f(s) в одних координатных осях и рассчитать перегрузочную способность АД, кратность пускового момента и пускового тока в том и другом случае.
Во всех вариантах принять:
номинальное фазное напряжение 220 вольт, частота питающего напряжения 50 герц, ротор короткозамкнутый.
Исходные данные для расчета:
1. Номинальная мощность на валу двигателя ( кВт)____________ P2ном
2. Номинальное напряжение статора (фазное) (В)______________ Uфном
3. Синхронная частота вращения ротора (об/мин)______________ n_c
4. Номинальный КПД ( предварительно) (%)__________________ η_ном
5. Номинальный cosφ (предварительно)______________________ cosφ_ном
6. Частота напряжения сети (Гц)_____________________________ f1
7. Механические потери (в % от номинальной мощности)_______ p_мех%
8. Потери холостого хода (в % от ном. мощности)______________ P₀%
9. Ток холостого хода (в % от номинального тока)______________ I₀%
10. Потери короткого замыкания (в % от ном. мощности)________ Pк%
11. Напряжение КЗ (в % от номинального)____________________ u_к%
12. Активное сопротивление обмотки статора (о.е.)_____________ R1*

Задание 3
Решение 4
1.1. Расчет параметров АД 4
1.2. Расчет рабочих характеристик 7
1.3. Механическая характеристика 10
Список использованных источников 12


Векторная (топографическая) диаграмма
