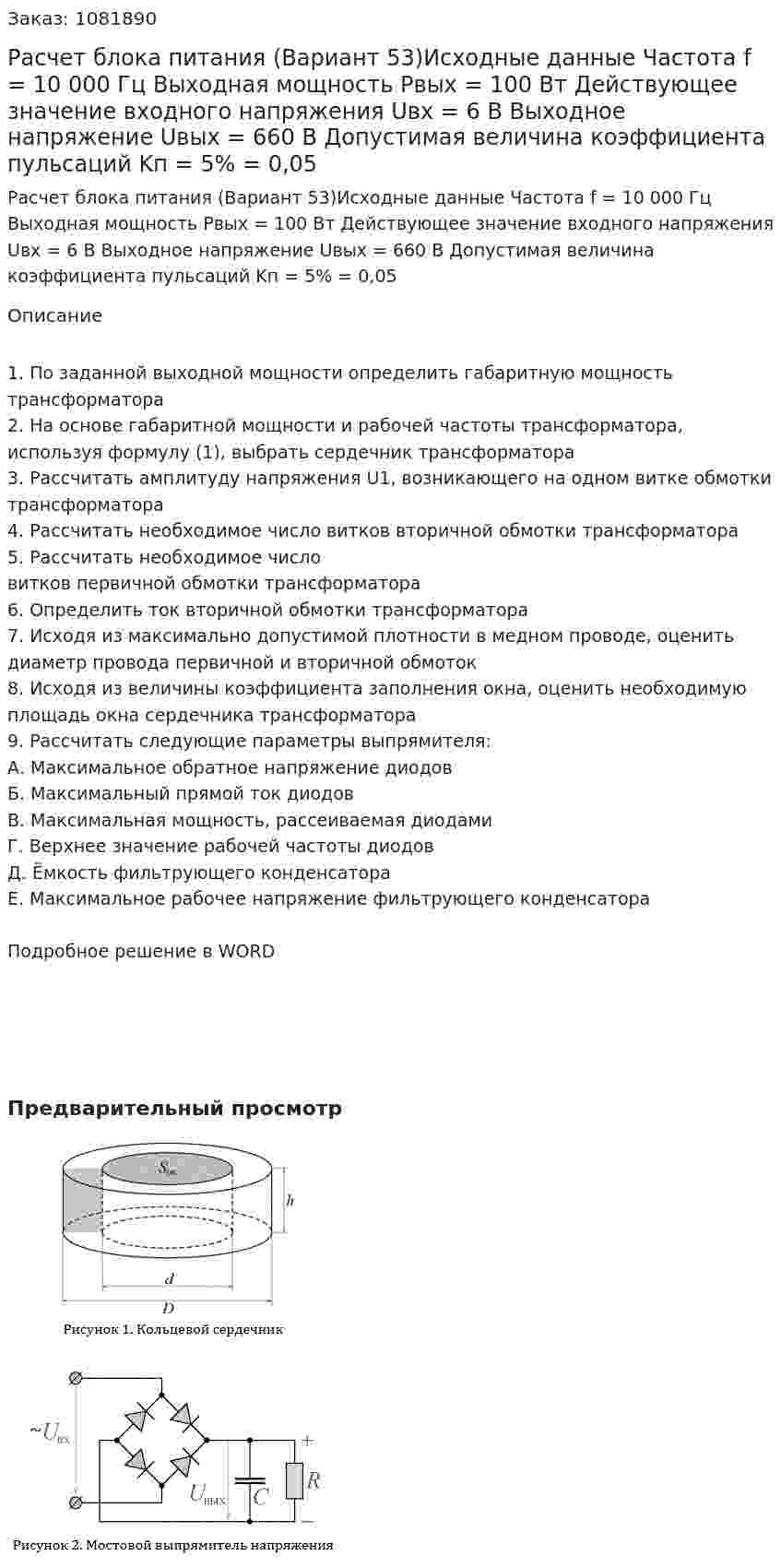

Расчет блока питания (Вариант 53)Исходные данные Частота f = 10 000 Гц Выходная мощность Pвых = 100 Вт Действующее значение входного напряжения Uвх = 6 В Выходное напряжение Uвых = 660 В Допустимая величина коэффициента пульсаций Kп = 5% = 0,05
Расчет блока питания (Вариант 53)Исходные данные Частота f = 10 000 Гц Выходная мощность Pвых = 100 Вт Действующее значение входного напряжения Uвх = 6 В Выходное напряжение Uвых = 660 В Допустимая величина коэффициента пульсаций Kп = 5% = 0,05
Описание
1. По заданной выходной мощности определить габаритную мощность трансформатора

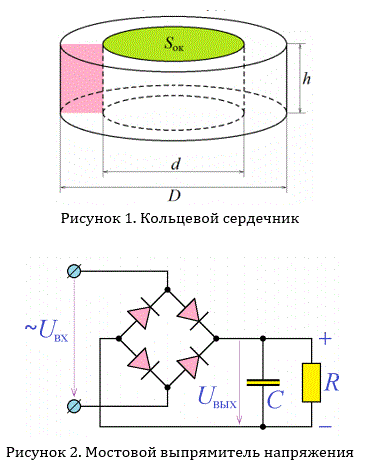

2. На основе габаритной мощности и рабочей частоты трансформатора, используя формулу (1), выбрать сердечник трансформатора
3. Рассчитать амплитуду напряжения U1, возникающего на одном витке обмотки трансформатора
4. Рассчитать необходимое число витков вторичной обмотки трансформатора
5. Рассчитать необходимое число витков первичной обмотки трансформатора
6. Определить ток вторичной обмотки трансформатора
7. Исходя из максимально допустимой плотности в медном проводе, оценить диаметр провода первичной и вторичной обмоток
8. Исходя из величины коэффициента заполнения окна, оценить необходимую площадь окна сердечника трансформатора
9. Рассчитать следующие параметры выпрямителя:
А. Максимальное обратное напряжение диодов
Б. Максимальный прямой ток диодов
В. Максимальная мощность, рассеиваемая диодами
Г. Верхнее значение рабочей частоты диодов
Д. Ёмкость фильтрующего конденсатора
Е. Максимальное рабочее напряжение фильтрующего конденсатора
Подробное решение в WORD
