Заказ: 1077806

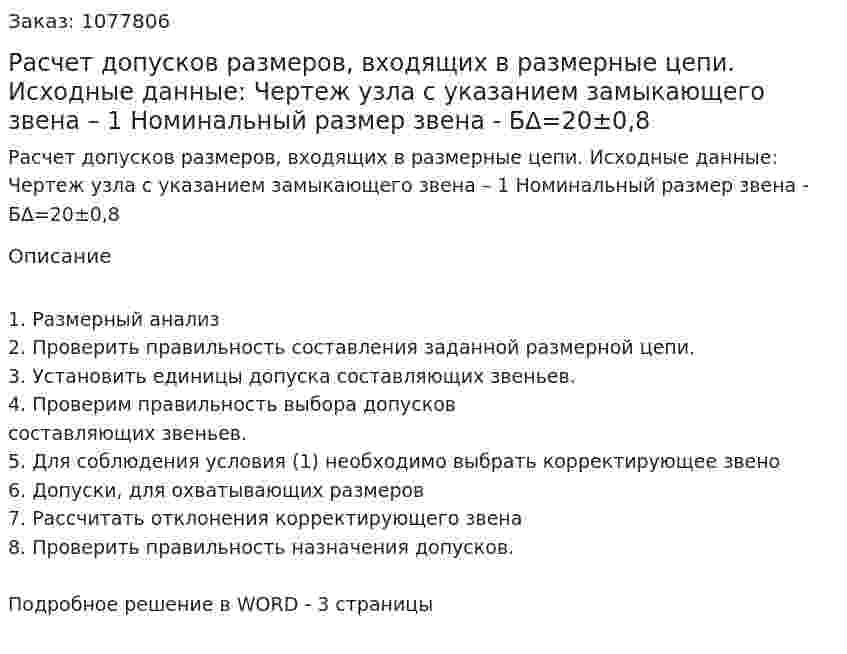

Расчет допусков размеров, входящих в размерные цепи. Исходные данные: Чертеж узла с указанием замыкающего звена – 1 Номинальный размер звена - Б∆=20±0,8
Расчет допусков размеров, входящих в размерные цепи. Исходные данные: Чертеж узла с указанием замыкающего звена – 1 Номинальный размер звена - Б∆=20±0,8
Описание
1. Размерный анализ
2. Проверить правильность составления заданной размерной цепи.
3. Установить единицы допуска составляющих звеньев.
4. Проверим правильность выбора допусков составляющих звеньев.
5. Для соблюдения условия (1) необходимо выбрать корректирующее звено
6. Допуски, для охватывающих размеров
7. Рассчитать отклонения корректирующего звена
8. Проверить правильность назначения допусков.
Подробное решение в WORD - 3 страницы
