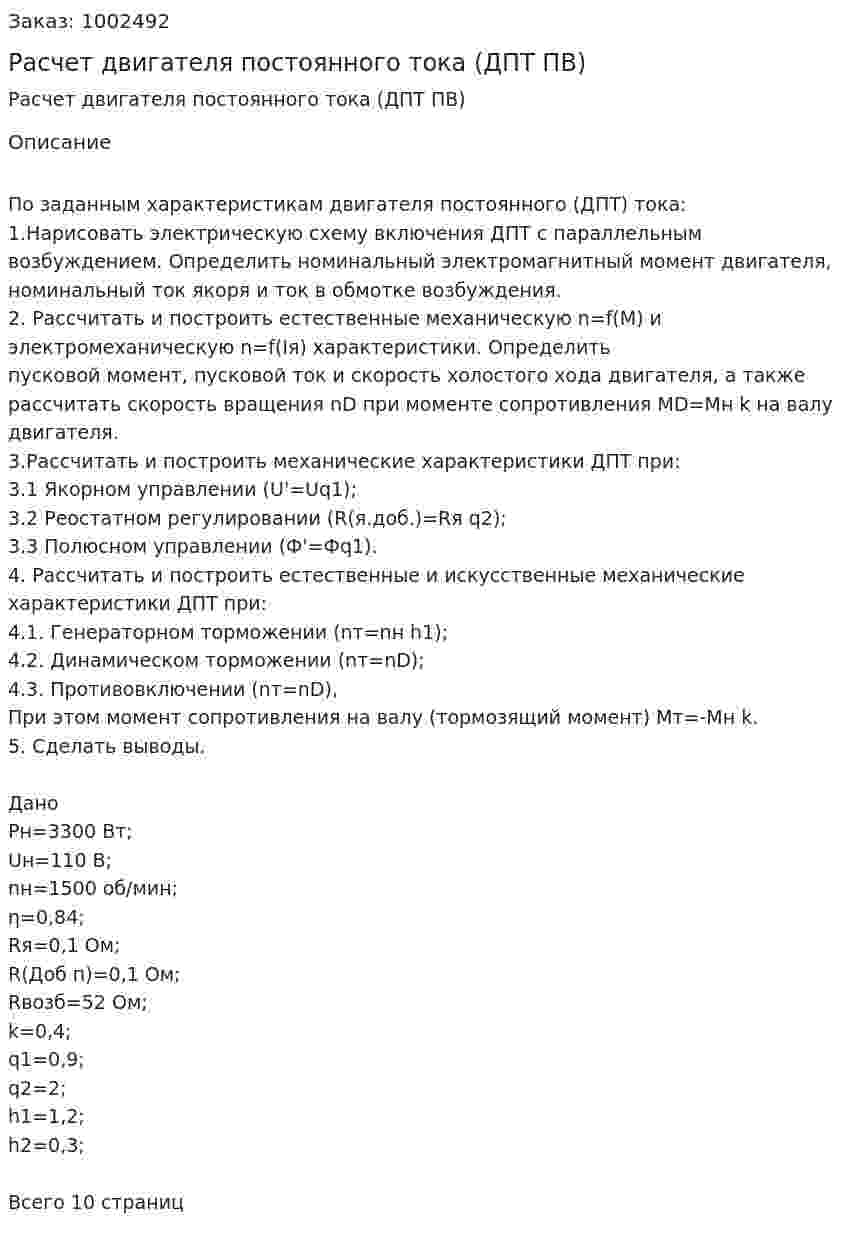

Расчет двигателя постоянного тока (ДПТ ПВ)

По заданным характеристикам двигателя постоянного (ДПТ) тока:
1.Нарисовать электрическую схему включения ДПТ с параллельным возбуждением. Определить номинальный электромагнитный момент двигателя, номинальный ток якоря и ток в обмотке возбуждения.
2. Рассчитать и построить естественные механическую n=f(M) и электромеханическую n=f(Iя) характеристики. Определить пусковой момент, пусковой ток и скорость холостого хода двигателя, а также рассчитать скорость вращения nD при моменте сопротивления MD=Mн k на валу двигателя.
3.Рассчитать и построить механические характеристики ДПТ при:
3.1 Якорном управлении (U'=Uq1);
3.2 Реостатном регулировании (R(я.доб.)=Rя q2);
3.3 Полюсном управлении (Ф'=Фq1).
4. Рассчитать и построить естественные и искусственные механические характеристики ДПТ при:
4.1. Генераторном торможении (nт=nн h1);
4.2. Динамическом торможении (nт=nD);
4.3. Противовключении (nт=nD),
При этом момент сопротивления на валу (тормозящий момент) Mт=-Mн k.
5. Сделать выводы.

Дано
Pн=3300 Вт;
Uн=110 В;
nн=1500 об/мин;
η=0,84;
Rя=0,1 Ом;
R(Доб п)=0,1 Ом;
Rвозб=52 Ом;
k=0,4;
q1=0,9;
q2=2;
h1=1,2;
h2=0,3;

Всего 10 страниц
