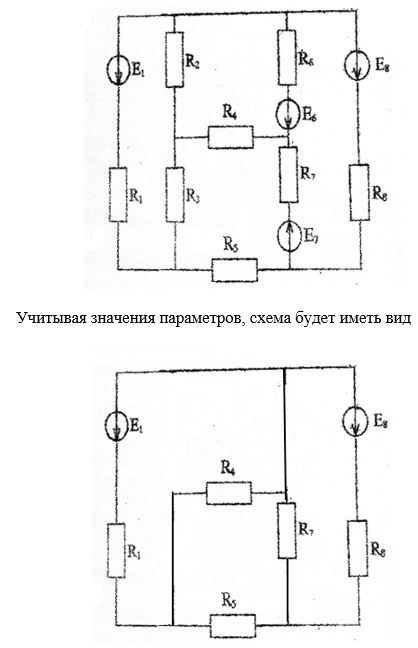

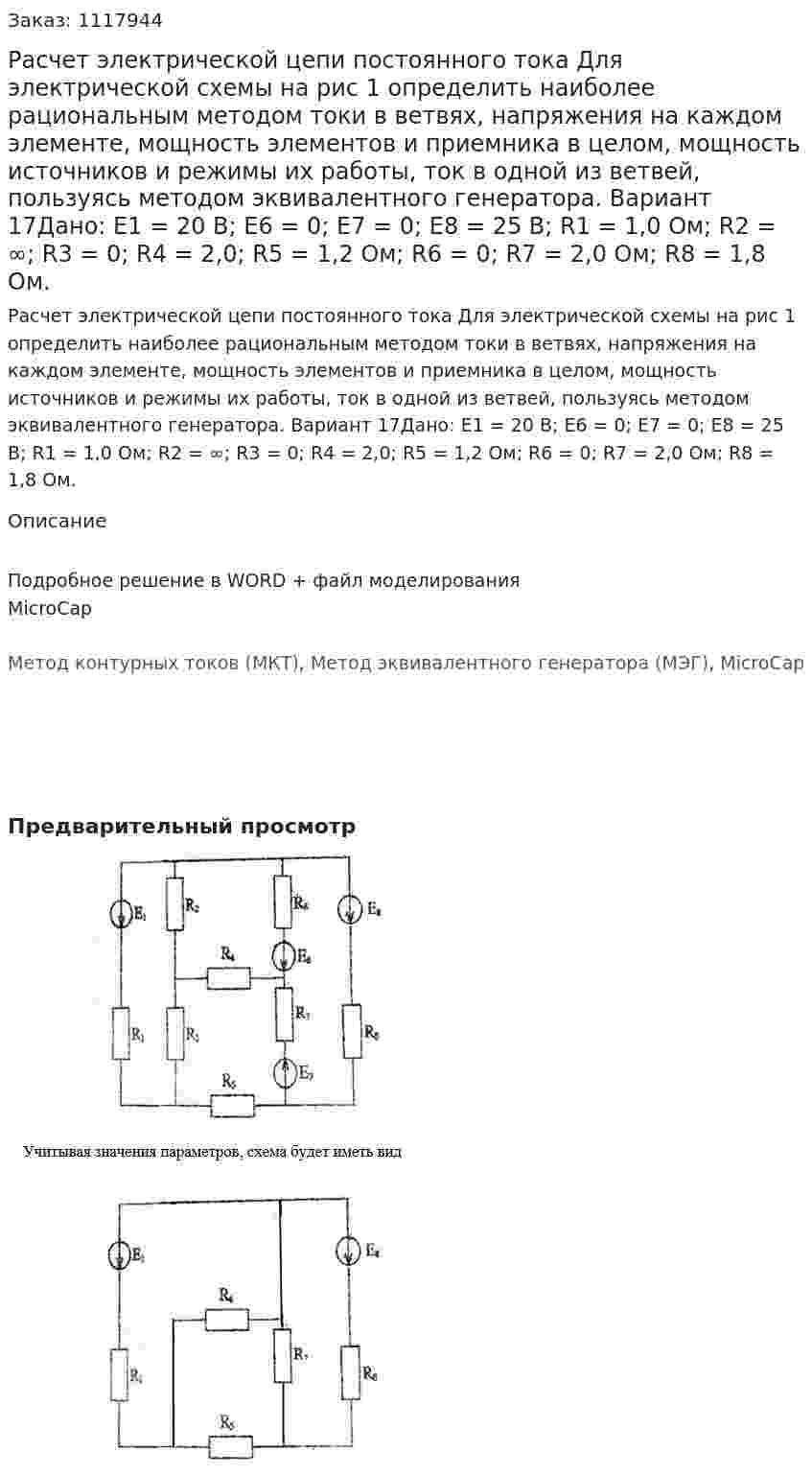

Расчет электрической цепи постоянного тока Для электрической схемы на рис 1 определить наиболее рациональным методом токи в ветвях, напряжения на каждом элементе, мощность элементов и приемника в целом, мощность источников и режимы их работы, ток в одной из ветвей, пользуясь методом эквивалентного генератора. Вариант 17Дано: Е1 = 20 В; Е6 = 0; Е7 = 0; Е8 = 25 В; R1 = 1,0 Ом; R2 = ∞; R3 = 0; R4 = 2,0; R5 = 1,2 Ом; R6 = 0; R7 = 2,0 Ом; R8 = 1,8 Ом.
Расчет электрической цепи постоянного тока Для электрической схемы на рис 1 определить наиболее рациональным методом токи в ветвях, напряжения на каждом элементе, мощность элементов и приемника в целом, мощность источников и режимы их работы, ток в одной из ветвей, пользуясь методом эквивалентного генератора. Вариант 17Дано: Е1 = 20 В; Е6 = 0; Е7 = 0; Е8 = 25 В; R1 = 1,0 Ом; R2 = ∞; R3 = 0; R4 = 2,0; R5 = 1,2 Ом; R6 = 0; R7 = 2,0 Ом; R8 = 1,8 Ом.
Описание
Подробное решение в WORD + файл моделирования MicroCap
Метод контурных токов (МКТ), Метод эквивалентного генератора (МЭГ), MicroCap
- Расчет электрической цепи постоянного тока Для электрической схемы на рис 1 определить наиболее рациональным методом токи в ветвях, напряжения на каждом элементе, мощность элементов и приемника в целом, мощность источников и режимы их работы, ток в одной из ветвей, пользуясь методом эквивалентного генератора. Вариант 3Дано: Е1 = 0 В; Е6 = 25; Е7 = 35; Е8 = 0; R1 = 1,2 Ом; R2 = 1,6; R3 = 1,0 Ом; R4 = 0; R5 = 0 Ом; R6 = 1,8; R7 = 2,1 Ом; R8 = ∞.
- Расчет электрической цепи постоянного тока Для электрической схемы на рис 1 определить наиболее рациональным методом токи в ветвях, напряжения на каждом элементе, мощность элементов и приемника в целом, мощность источников и режимы их работы, ток в одной из ветвей, пользуясь методом эквивалентного генератора. Вариант 3Дано: Е1 = 0 В; Е6 = 25; Е7 = 35; Е8 = 0; R1 = 1,2 Ом; R2 = 1,6; R3 = 1,0 Ом; R4 = 0; R5 = 0 Ом; R6 = 1,8; R7 = 2,1 Ом; R8 = ∞.
- Расчет электрической цепи постоянного токаДля электрической схемы на рис.1 определить наиболее рациональным методом токи в ветвях, напряжения на каждом элементе, мощность элементов и приемника в целом, мощность источников и режимы их работы, ток в одной из ветвей, пользуясь методом эквивалентного генератора Вариант 9
- Расчет электрической цепи постоянного токаДля электрической схемы на рис.1 определить наиболее рациональным методом токи в ветвях, напряжения на каждом элементе, мощность элементов и приемника в целом, мощность источников и режимы их работы, ток в одной из ветвей, пользуясь методом эквивалентного генератора Вариант 9
- Расчет электрической цепи постоянного токаОпределить: все токи методами уравнений Кирхгофа и контурных токов, проверить результаты расчетов на соответствие второму закону Кирхгофа для контура, образованного резисторами и источниками постоянного тока для заданной цепи.
- Расчет электрической цепи постоянного токаОпределить: все токи методами уравнений Кирхгофа и контурных токов, проверить результаты расчетов на соответствие второму закону Кирхгофа для контура, образованного резисторами и источниками постоянного тока для заданной цепи.
- Расчет электрической цепи постоянного тока различными методамиДана электрическая схема с шестью ветвями, в каждой из которых есть либо источник ЭДС и сопротивление, или источник тока и сопротивление (источники ЭДС включены последовательно с сопротивлениями, источники тока – параллельно сопротивлениям). Положительным значениям ЭДС и источников токов соответствуют направления стрелок в ветвях, отрицательным значениям – противоположные направления Вариант 21
- Расчёт электрической цепи постоянного токаДля линейной электрической схемы постоянного тока выполнить следующее: • вычислить силу тока во всех ветвях схемы методом контурных токов; • вычислить силу тока во всех ветвях схемы методом узловых потенциалов; • результаты расчёта токов, проведённого двумя методами, свести в таблицу и сравнить между собой; • составить баланс мощности в схеме, вычислив суммарную мощность источников и суммарную мощность нагрузок (сопротивлений). Дано: Е1 = 40 В, Е5 = 60 В, E6 = 100В, Е7 = 20 В J4 = 1 AR1 = 100 Ом, R2 = 20 Ом, R3 = 40 Ом, R4 = 50 Ом, R5 = 60 Ом, R6 = 80 Ом, R7 = 10 Ом
- Расчёт электрической цепи постоянного токаДля линейной электрической схемы постоянного тока выполнить следующее: • вычислить силу тока во всех ветвях схемы методом контурных токов; • вычислить силу тока во всех ветвях схемы методом узловых потенциалов; • результаты расчёта токов, проведённого двумя методами, свести в таблицу и сравнить между собой; • составить баланс мощности в схеме, вычислив суммарную мощность источников и суммарную мощность нагрузок (сопротивлений). Дано: Е1 = 40 В, Е5 = 60 В, E6 = 100В, Е7 = 20 В J4 = 1 AR1 = 100 Ом, R2 = 20 Ом, R3 = 40 Ом, R4 = 50 Ом, R5 = 60 Ом, R6 = 80 Ом, R7 = 10 Ом
- Расчёт электрической цепи постоянного токаДля линейной электрической схемы постоянного тока выполнить следующее: • вычислить силу тока во всех ветвях схемы методом контурных токов; • вычислить силу тока во всех ветвях схемы методом узловых потенциалов; • результаты расчёта токов, проведённого двумя методами, свести в таблицу и сравнить между собой; • составить баланс мощности в схеме, вычислив суммарную мощность источников и суммарную мощность нагрузок (сопротивлений). Дано: Е1 = 40 В, Е5 = 60 В, E6 = 60 В, Е7 = 20 В J4 = 1 AR1 = 10 Ом, R2 = 40 Ом, R3 = 80 Ом, R4 = 50 Ом, R5 = 60 Ом, R6 = 20 Ом, R7 = 10 Ом
- Расчёт электрической цепи постоянного токаДля линейной электрической схемы постоянного тока выполнить следующее: • вычислить силу тока во всех ветвях схемы методом контурных токов; • вычислить силу тока во всех ветвях схемы методом узловых потенциалов; • результаты расчёта токов, проведённого двумя методами, свести в таблицу и сравнить между собой; • составить баланс мощности в схеме, вычислив суммарную мощность источников и суммарную мощность нагрузок (сопротивлений). Дано: Е1 = 40 В, Е5 = 60 В, E6 = 60 В, Е7 = 20 В J4 = 1 AR1 = 10 Ом, R2 = 40 Ом, R3 = 80 Ом, R4 = 50 Ом, R5 = 60 Ом, R6 = 20 Ом, R7 = 10 Ом
- Расчёт электрической цепи постоянного токаДля линейной электрической схемы постоянного тока выполнить следующее: • вычислить силу тока во всех ветвях схемы методом контурных токов; • вычислить силу тока во всех ветвях схемы методом узловых потенциалов; • результаты расчёта токов, проведённого двумя методами, свести в таблицу и сравнить между собой; • составить баланс мощности в схеме, вычислив суммарную мощность источников и суммарную мощность нагрузок (сопротивлений). Дано: Е1 = 40 В, Е5 = 60 В, Е7 = 80 В J4 = 1 AR1 = 10 Ом, R2 = 20 Ом, R3 = 40 Ом, R4 = 50 Ом, R5 = 60 Ом, R6 = 20 Ом, R7 = 20 Ом
- Расчёт электрической цепи постоянного токаДля линейной электрической схемы постоянного тока выполнить следующее: • вычислить силу тока во всех ветвях схемы методом контурных токов; • вычислить силу тока во всех ветвях схемы методом узловых потенциалов; • результаты расчёта токов, проведённого двумя методами, свести в таблицу и сравнить между собой; • составить баланс мощности в схеме, вычислив суммарную мощность источников и суммарную мощность нагрузок (сопротивлений). Дано: Е1 = 40 В, Е5 = 60 В, Е7 = 80 В J4 = 1 AR1 = 10 Ом, R2 = 20 Ом, R3 = 40 Ом, R4 = 50 Ом, R5 = 60 Ом, R6 = 20 Ом, R7 = 20 Ом
- Расчет электрической цепи постоянного тока Для электрической схемы на рис 1 определить наиболее рациональным методом токи в ветвях, напряжения на каждом элементе, мощность элементов и приемника в целом, мощность источников и режимы их работы, ток в одной из ветвей, пользуясь методом эквивалентного генератора. Вариант 17Дано: Е1 = 20 В; Е6 = 0; Е7 = 0; Е8 = 25 В; R1 = 1,0 Ом; R2 = ∞; R3 = 0; R4 = 2,0; R5 = 1,2 Ом; R6 = 0; R7 = 2,0 Ом; R8 = 1,8 Ом.
