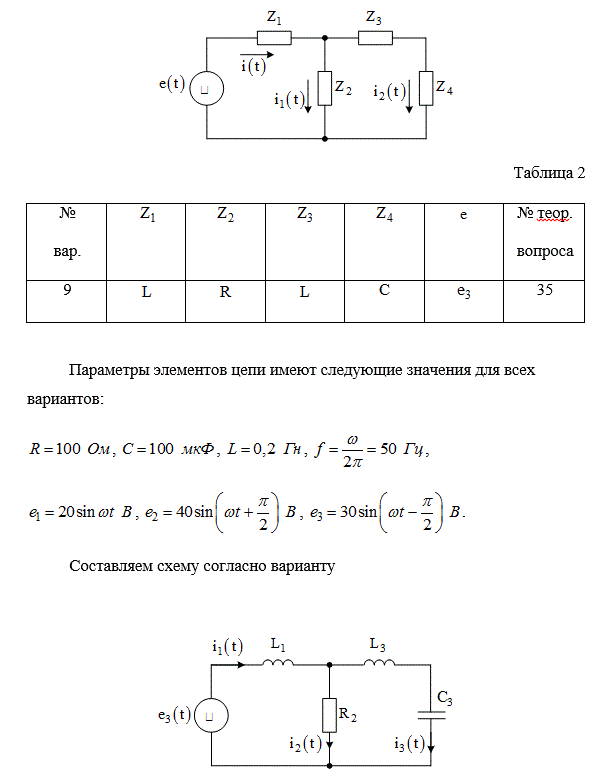

Расчет электрической цепи синусоидального тока. Определить символическим методом токи и напряжения на элементах электрической цепи переменного тока (рис. 7), активную, реактивную и полную мощности. Построить векторные диаграммы токов и напряжений. Варианты контрольных заданий к задаче указаны в таблице 2. Вариант 9
Расчет электрической цепи синусоидального тока. Определить символическим методом токи и напряжения на элементах электрической цепи переменного тока (рис. 7), активную, реактивную и полную мощности. Построить векторные диаграммы токов и напряжений. Варианты контрольных заданий к задаче указаны в таблице 2. Вариант 9
Описание
Подробное решение в WORD - 9 страниц
Баланс мощностей, Векторная (топографическая) диаграмма
- Расчет электрической цепи синусоидального тока. Определить символическим методом токи и напряжения на элементах электрической цепи переменного тока (рис. 7), активную, реактивную и полную мощности. Построить векторные диаграммы токов и напряжений. Варианты контрольных заданий к задаче указаны в таблице 2. Вариант 9
- Расчет электрической цепи синусоидального токаОпределить символическим методом токи и напряжения на элементах электрической цепи переменного тока (рис. З), активную, реактивную и полную мощности. Построить векторные диаграммы токов и напряженийВариант 12Дано: e = e2 = 40sin(ωt+π.2) В; f = ω/2π =50 Гц; Z1 → L = 0.2 Гн Z2 → R = 100 Ом; Z3 → R = 100 Ом; Z4 → L = 0.2 Гн.
- Расчет электрической цепи синусоидального токаОпределить символическим методом токи и напряжения на элементах электрической цепи переменного тока (рис. З), активную, реактивную и полную мощности. Построить векторные диаграммы токов и напряженийВариант 12Дано: e = e2 = 40sin(ωt+π.2) В; f = ω/2π =50 Гц; Z1 → L = 0.2 Гн Z2 → R = 100 Ом; Z3 → R = 100 Ом; Z4 → L = 0.2 Гн.
- Расчет электрической цепи синусоидального тока Упрощенная схема цепи приведена на рис. 12, а исходные данные в табл.1. Задание: 1. Начертить развернутую схему замещения цепи в соответствии с заданным в табл. 1 вариантом. 2. Рассчитать токи, напряжения, активные, реактивные и полные мощности, сдвиги фаз каждого участка цепи; 3. Вычислить ток, активную, реактивную и полную мощности всей цепи, а также cosφ всей цепи. 4. Построить совмещенную векторную диаграмму токов и напряжений. 5. Провести анализ результатов расчета с использованием векторной диаграммы. Вариант 8
- Расчет электрической цепи синусоидального тока Упрощенная схема цепи приведена на рис. 12, а исходные данные в табл.1. Задание: 1. Начертить развернутую схему замещения цепи в соответствии с заданным в табл. 1 вариантом. 2. Рассчитать токи, напряжения, активные, реактивные и полные мощности, сдвиги фаз каждого участка цепи; 3. Вычислить ток, активную, реактивную и полную мощности всей цепи, а также cosφ всей цепи. 4. Построить совмещенную векторную диаграмму токов и напряжений. 5. Провести анализ результатов расчета с использованием векторной диаграммы. Вариант 8
- Расчёт электрической цепи со смешанным соединением резиcторов. Рассчитать электрическую цепи методом «свертывания», составить баланс мощностей и определить КПД источника Вариант 9 Дано: Е = 99 В, Ri = 3 Ом R1 = 40 Ом, R2 = 60 Ом, R3 = 24 Ом, R4 = 10 Ом, R5 = 12 Ом, R6 = 24 Ом
- Расчёт электрической цепи со смешанным соединением резиcторов. Рассчитать электрическую цепи методом «свертывания», составить баланс мощностей и определить КПД источника Вариант 9 Дано: Е = 99 В, Ri = 3 Ом R1 = 40 Ом, R2 = 60 Ом, R3 = 24 Ом, R4 = 10 Ом, R5 = 12 Ом, R6 = 24 Ом
- РАСЧЕТ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ СИНУСОИДАЛЬНОГО ТОКА Для электрической цепи, соответствующей варианту ( табл. 1., схемы 1.1.--1.50.) , выполнить следующее: 1. Составить систему уравнений по законам Кирхгофа в интегродифференциальной и комплексной формах. 2. Определить токи во всех ветвях схемы.3. Составить баланс активных и реактивных мощностей.4. Построить векторную диаграмму токов цепи и топографическую диаграмму напряжений по внешнему контуру. 5. Построить на одном графике кривые мгновенных значений напряжения u АВ и тока i 2 .6. Определить показания ваттметра. Вариант 9
- Расчет электрической цепи синусоидального тока Определить символическим методом токи и напряжения на элементах электрической цепи переменного тока, активную, реактивную и полную мощности. Построить векторные диаграммы токов и напряжений. Вариант 17 Z1 = С = 100 мкФ Z2 = R = 100 Ом Z3 = L3 = 0.2 Гн Z4 = L4 = 0.2 Гн f = 50 Гц e1=20 sin(ωt) В
- Расчет электрической цепи синусоидального тока Определить символическим методом токи и напряжения на элементах электрической цепи переменного тока, активную, реактивную и полную мощности. Построить векторные диаграммы токов и напряжений. Вариант 17 Z1 = С = 100 мкФ Z2 = R = 100 Ом Z3 = L3 = 0.2 Гн Z4 = L4 = 0.2 Гн f = 50 Гц e1=20 sin(ωt) В
- Расчет электрической цепи синусоидального тока Определить символическим методом токи и напряжения на элементах электрической цепи переменного тока, активную, реактивную и полную мощности. Построить векторные диаграммы токов и напряжений Вариант 2
- Расчет электрической цепи синусоидального тока Определить символическим методом токи и напряжения на элементах электрической цепи переменного тока, активную, реактивную и полную мощности. Построить векторные диаграммы токов и напряжений Вариант 2
- Расчет электрической цепи синусоидального тока Определить символическим методом токи и напряжения на элементах электрической цепи переменного тока, активную, реактивную и полную мощности. Построить векторные диаграммы токов и напряжений. Вариант 3 Z1 = R1 = 100 Ом Z2 = L2 = 0.2 Гн Z3 = C3 = 100 мкФ Z4 = L4 = 0.2 Гн f = 50 Гц; e3=30sin(ωt-π/2)=30sin(ωt-90°)
- Расчет электрической цепи синусоидального тока Определить символическим методом токи и напряжения на элементах электрической цепи переменного тока, активную, реактивную и полную мощности. Построить векторные диаграммы токов и напряжений. Вариант 3 Z1 = R1 = 100 Ом Z2 = L2 = 0.2 Гн Z3 = C3 = 100 мкФ Z4 = L4 = 0.2 Гн f = 50 Гц; e3=30sin(ωt-π/2)=30sin(ωt-90°)
