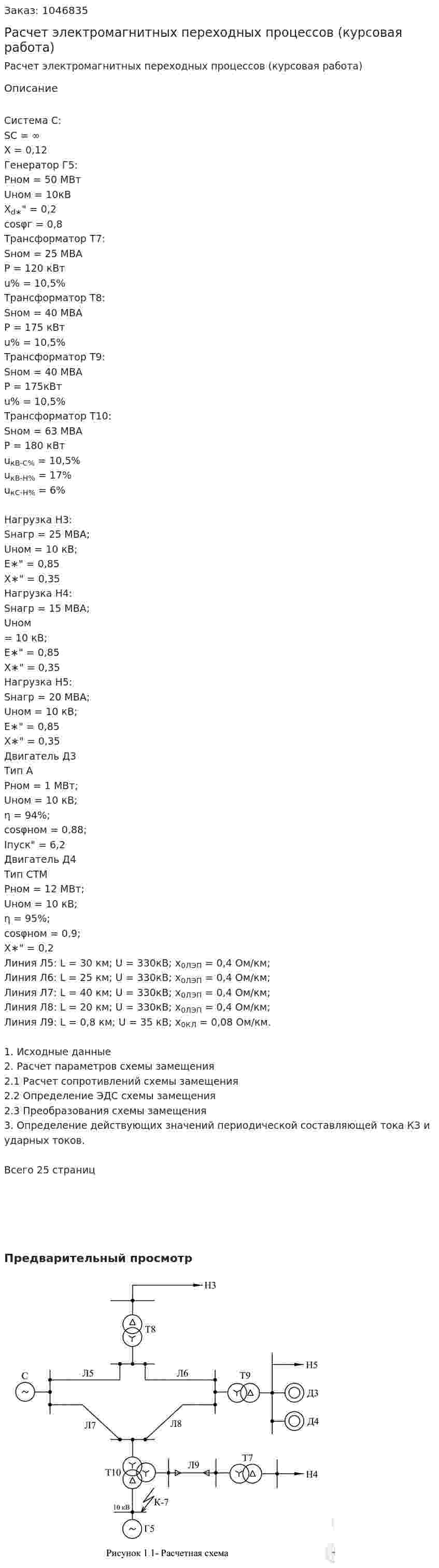

Расчет электромагнитных переходных процессов (курсовая работа)

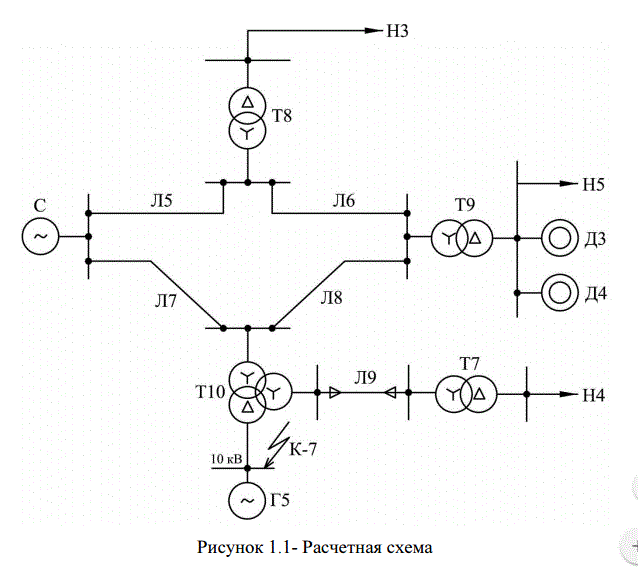

Система С:
SС = ∞
X
= 0,12
Генератор Г5:
Pном = 50 МВт
Uном = 10кВ
X_d∗" = 0,2
cosφг = 0,8
Трансформатор Т7:
Sном = 25 МВА
P = 120 кВт
u% = 10,5%
Трансформатор Т8:
Sном = 40 МВА
P = 175 кВт
u% = 10,5%
Трансформатор Т9:
Sном = 40 МВА
P = 175кВт
u% = 10,5%
Трансформатор Т10:
Sном = 63 МВА
P = 180 кВт
u_кВ-С% = 10,5%
u_кВ-Н% = 17%
u_кС-Н% = 6%

Нагрузка Н3:
Sнагр = 25 МВА;
Uном = 10 кВ;
E∗" = 0,85
X∗" = 0,35
Нагрузка Н4:
Sнагр = 15 МВА;
Uном = 10 кВ;
E∗" = 0,85
X∗" = 0,35
Нагрузка Н5:
Sнагр = 20 МВА;
Uном = 10 кВ;
E∗" = 0,85
X∗" = 0,35
Двигатель Д3
Тип А
Pном = 1 МВт;
Uном = 10 кВ;
η = 94%;
cosφном = 0,88;
Iпуск" = 6,2
Двигатель Д4
Тип СТМ
Pном = 12 МВт;
Uном = 10 кВ;
η = 95%;
cosφном = 0,9;
X∗" = 0,2
Линия Л5: L = 30 км; U = 330кВ; x_0ЛЭП = 0,4 Ом/км;
Линия Л6: L = 25 км; U = 330кВ; x_0ЛЭП = 0,4 Ом/км;
Линия Л7: L = 40 км; U = 330кВ; x_0ЛЭП = 0,4 Ом/км;
Линия Л8: L = 20 км; U = 330кВ; x_0ЛЭП = 0,4 Ом/км;
Линия Л9: L = 0,8 км; U = 35 кВ; x_0КЛ = 0,08 Ом/км.

1. Исходные данные
2. Расчет параметров схемы замещения
2.1 Расчет сопротивлений схемы замещения
2.2 Определение ЭДС схемы замещения
2.3 Преобразования схемы замещения
3. Определение действующих значений периодической составляющей тока КЗ и ударных токов.

Всего 25 страниц

Предварительный просмотр
