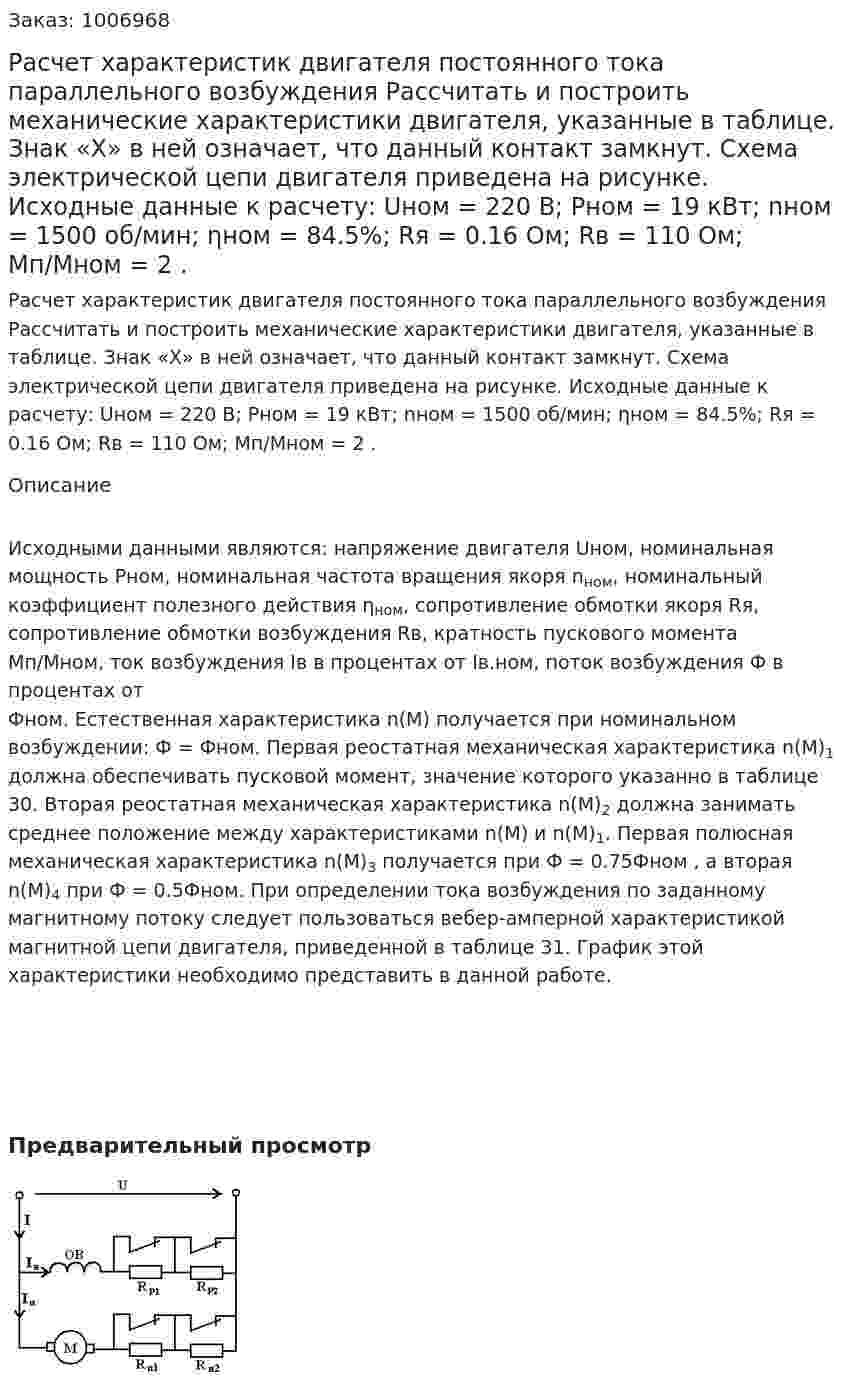

Расчет характеристик двигателя постоянного тока параллельного возбуждения Рассчитать и построить механические характеристики двигателя, указанные в таблице. Знак «Х» в ней означает, что данный контакт замкнут. Схема электрической цепи двигателя приведена на рисунке. Исходные данные к расчету: Uном = 220 В; Pном = 19 кВт; nном = 1500 об/мин; ηном = 84.5%; Rя = 0.16 Ом; Rв = 110 Ом; Мп/Мном = 2 .
Расчет характеристик двигателя постоянного тока параллельного возбуждения Рассчитать и построить механические характеристики двигателя, указанные в таблице. Знак «Х» в ней означает, что данный контакт замкнут. Схема электрической цепи двигателя приведена на рисунке. Исходные данные к расчету: Uном = 220 В; Pном = 19 кВт; nном = 1500 об/мин; ηном = 84.5%; Rя = 0.16 Ом; Rв = 110 Ом; Мп/Мном = 2 .
Описание
Исходными данными являются: напряжение двигателя Uном, номинальная мощность Pном, номинальная частота вращения якоря nном, номинальный коэффициент полезного действия ηном, сопротивление обмотки якоря Rя, сопротивление обмотки возбуждения Rв, кратность пускового момента Мп/Мном, ток возбуждения Iв в процентах от Iв.ном, поток возбуждения Ф в процентах от Фном. Естественная характеристика n(M) получается при номинальном возбуждении: Ф = Фном. Первая реостатная механическая характеристика n(M)1 должна обеспечивать пусковой момент, значение которого указанно в таблице 30. Вторая реостатная механическая характеристика n(M)2 должна занимать среднее положение между характеристиками n(M) и n(M)1. Первая полюсная механическая характеристика n(M)3 получается при Ф = 0.75Фном , а вторая n(M)4 при Ф = 0.5Фном. При определении тока возбуждения по заданному магнитному потоку следует пользоваться вебер-амперной характеристикой магнитной цепи двигателя, приведенной в таблице 31. График этой характеристики необходимо представить в данной работе.
