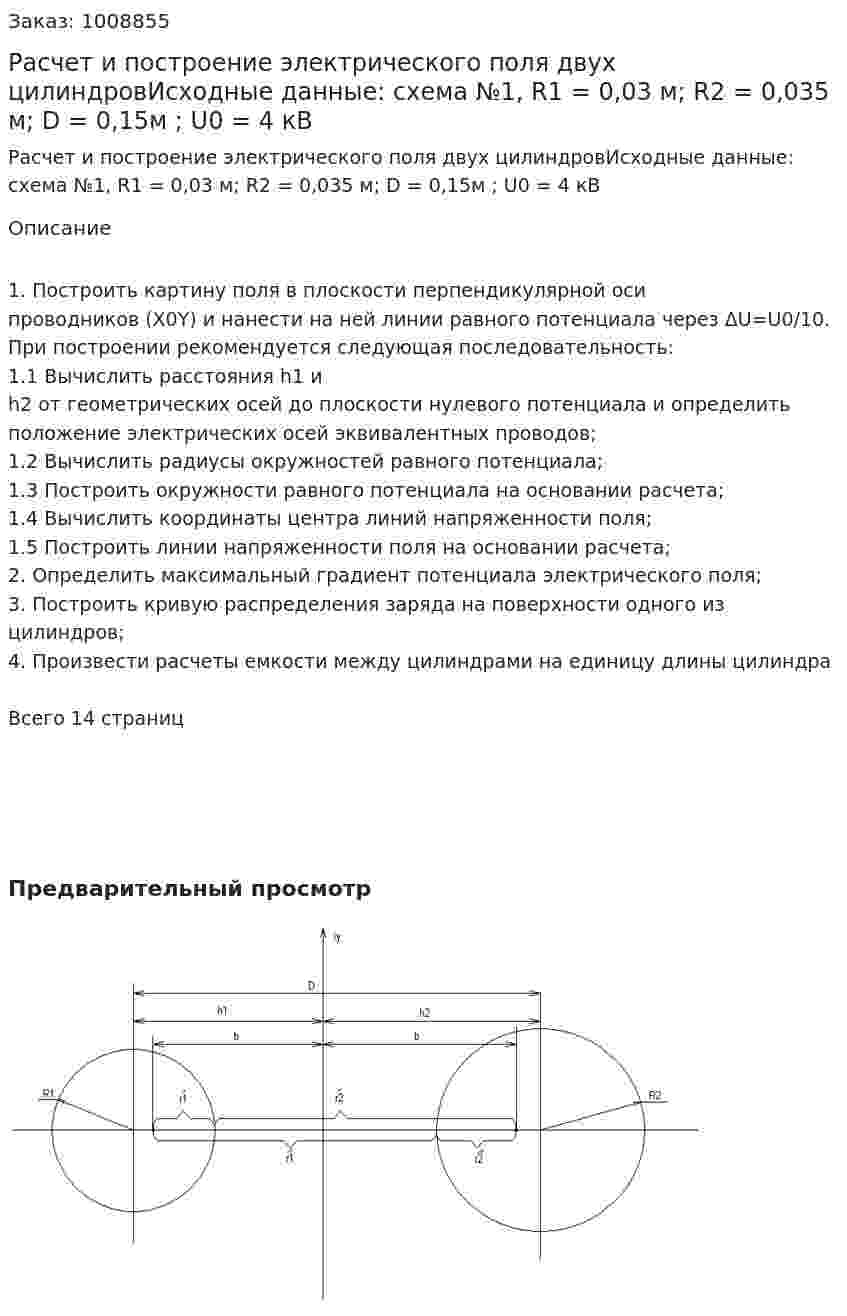

Расчет и построение электрического поля двух цилиндровИсходные данные: схема №1, R1 = 0,03 м; R2 = 0,035 м; D = 0,15м ; U0 = 4 кВ

1. Построить картину поля в плоскости перпендикулярной оси
проводников (X0Y) и нанести на ней линии равного потенциала через ΔU=U0/10.
При построении рекомендуется следующая последовательность:

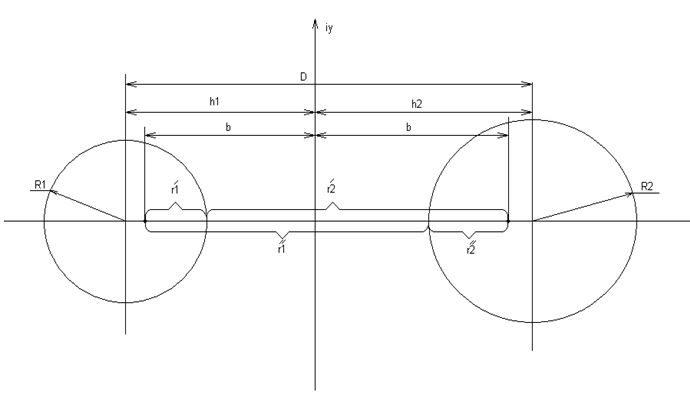

1.1 Вычислить расстояния h1 и h2 от геометрических осей до плоскости нулевого потенциала и определить положение электрических осей эквивалентных проводов;
1.2 Вычислить радиусы окружностей равного потенциала;
1.3 Построить окружности равного потенциала на основании расчета;
1.4 Вычислить координаты центра линий напряженности поля;
1.5 Построить линии напряженности поля на основании расчета;
2. Определить максимальный градиент потенциала электрического поля;
3. Построить кривую распределения заряда на поверхности одного из цилиндров;
4. Произвести расчеты емкости между цилиндрами на единицу длины цилиндра

Всего 14 страниц

Предварительный просмотр
