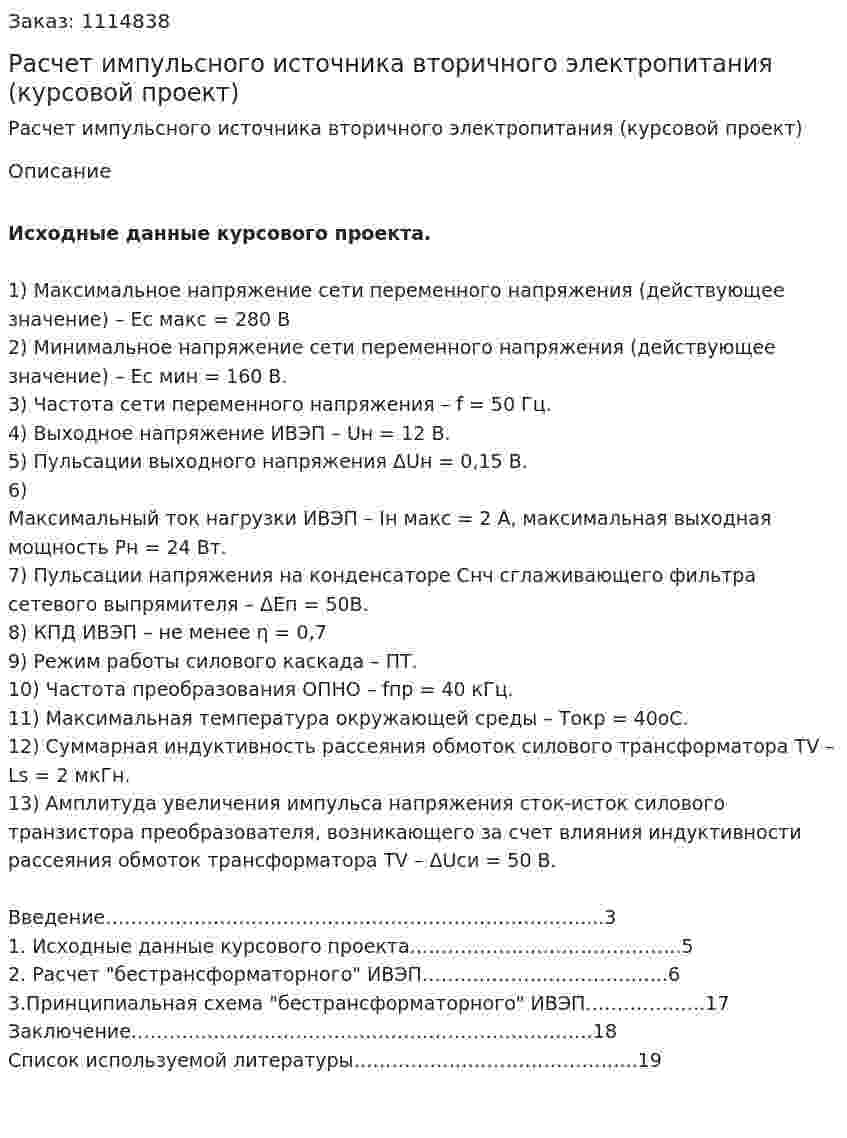

Расчет импульсного источника вторичного электропитания (курсовой проект)

Исходные данные курсового проекта.

1) Максимальное напряжение сети переменного напряжения (действующее значение) – Ес макс = 280 В
2) Минимальное напряжение сети переменного напряжения (действующее значение) – Ес мин = 160 В.
3) Частота сети переменного напряжения – f = 50 Гц.
4) Выходное напряжение ИВЭП – Uн = 12 В.
5) Пульсации выходного напряжения ΔUн = 0,15 В.
6) Максимальный ток нагрузки ИВЭП – Iн макс = 2 А, максимальная выходная мощность Рн = 24 Вт.
7) Пульсации напряжения на конденсаторе Снч сглаживающего фильтра сетевого выпрямителя – ΔЕп = 50В.
8) КПД ИВЭП – не менее η = 0,7
9) Режим работы силового каскада – ПТ.
10) Частота преобразования ОПНО – fпр = 40 кГц.
11) Максимальная температура окружающей среды – Токр = 40оС.
12) Суммарная индуктивность рассеяния обмоток силового трансформатора TV – Ls = 2 мкГн.
13) Амплитуда увеличения импульса напряжения сток-исток силового транзистора преобразователя, возникающего за счет влияния индуктивности рассеяния обмоток трансформатора TV – ΔUси = 50 В.

Введение…………………………………………………………………....3
1. Исходные данные курсового проекта…………………………………….5
2. Расчет "бестрансформаторного" ИВЭП………………………………...6
3.Принципиальная схема "бестрансформаторного" ИВЭП……………….17
Заключение……………………………………………………………….18
Список используемой литературы……………………………………...19
