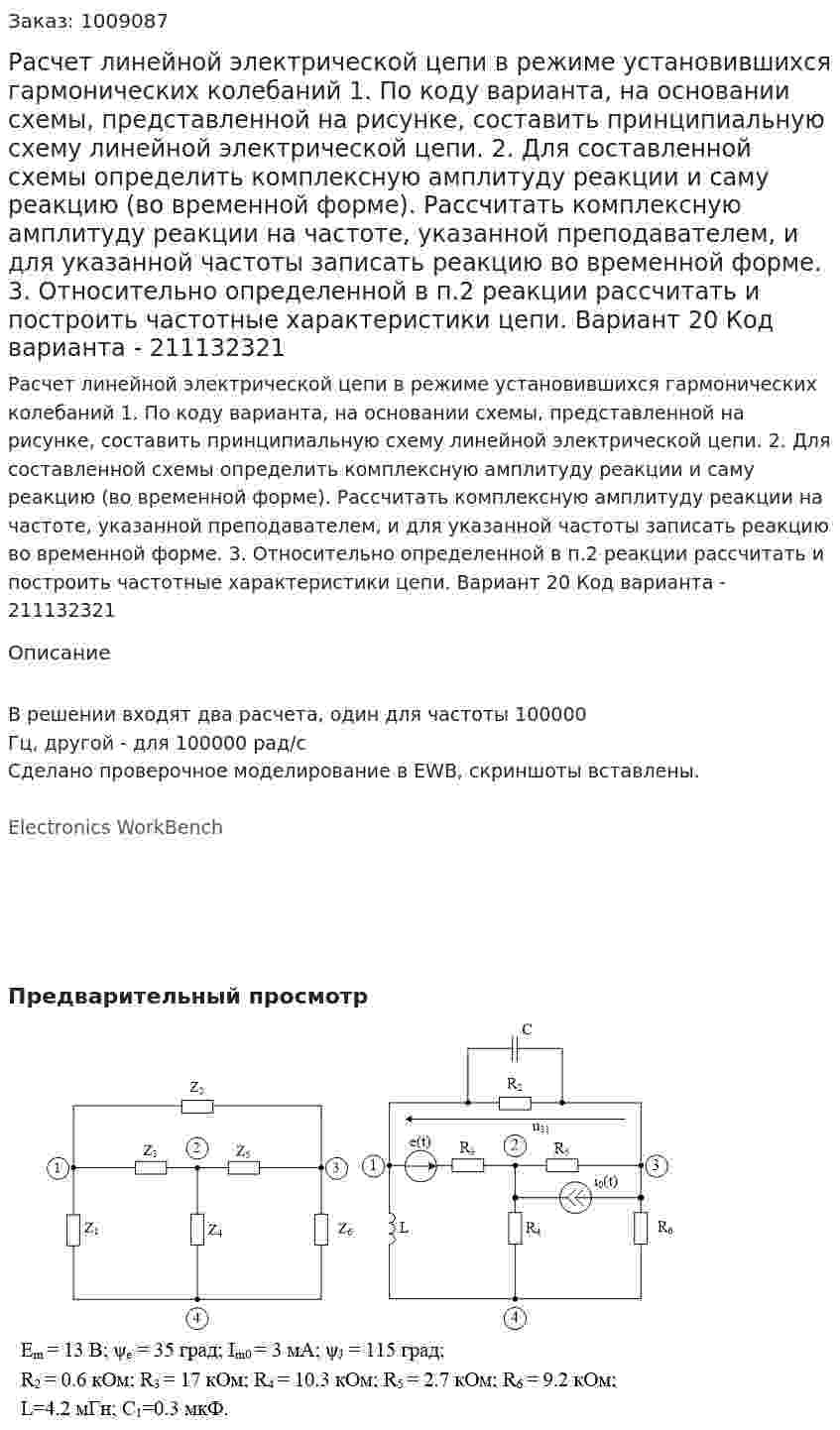

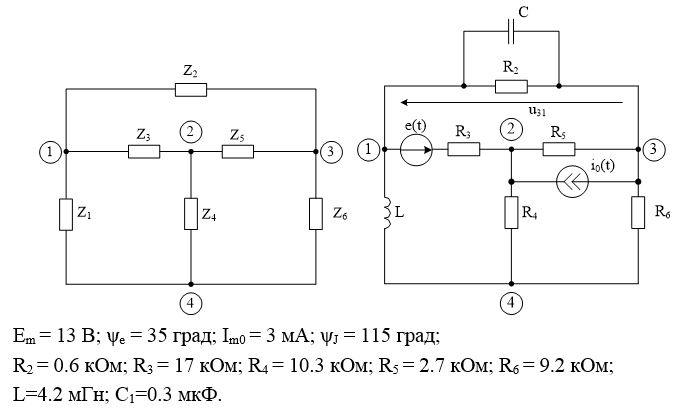

Расчет линейной электрической цепи в режиме установившихся гармонических колебаний 1. По коду варианта, на основании схемы, представленной на рисунке, составить принципиальную схему линейной электрической цепи. 2. Для составленной схемы определить комплексную амплитуду реакции и саму реакцию (во временной форме). Рассчитать комплексную амплитуду реакции на частоте, указанной преподавателем, и для указанной частоты записать реакцию во временной форме. 3. Относительно определенной в п.2 реакции рассчитать и построить частотные характеристики цепи. Вариант 20 Код варианта - 211132321
Расчет линейной электрической цепи в режиме установившихся гармонических колебаний 1. По коду варианта, на основании схемы, представленной на рисунке, составить принципиальную схему линейной электрической цепи. 2. Для составленной схемы определить комплексную амплитуду реакции и саму реакцию (во временной форме). Рассчитать комплексную амплитуду реакции на частоте, указанной преподавателем, и для указанной частоты записать реакцию во временной форме. 3. Относительно определенной в п.2 реакции рассчитать и построить частотные характеристики цепи. Вариант 20 Код варианта - 211132321
Описание
В решении входят два расчета, один для частоты 100000 Гц, другой - для 100000 рад/с
Сделано проверочное моделирование в EWB, скриншоты вставлены.
Electronics WorkBench
- Расчет линейной электрической цепи в режиме установившихся гармонических колебаний 1. По коду варианта, на основании схемы, представленной на рисунке, составить принципиальную схему линейной электрической цепи. 2. Для составленной схемы определить комплексную амплитуду реакции и саму реакцию (во временной форме). Рассчитать комплексную амплитуду реакции на частоте, указанной преподавателем, и для указанной частоты записать реакцию во временной форме. 3. Относительно определенной в п.2 реакции рассчитать и построить частотные характеристики цепи. Вариант 20 Код варианта - 211132321
- Расчет линейной электрической цепи в режиме установившихся гармонических колебаний 1. По коду варианта, на основании схемы, представленной на рисунке, составить принципиальную схему линейной электрической цепи. 2. Для составленной схемы определить комплексную амплитуду реакции и саму реакцию (во временной форме). Рассчитать комплексную амплитуду реакции на частоте, указанной преподавателем, и для указанной частоты записать реакцию во временной форме. 3. Относительно определенной в п.2 реакции рассчитать и построить частотные характеристики цепи. Вариант 23 Код варианта - 530121324
- Расчет линейной электрической цепи в режиме установившихся гармонических колебаний 1. По коду варианта, на основании схемы, представленной на рисунке, составить принципиальную схему линейной электрической цепи. 2. Для составленной схемы определить комплексную амплитуду реакции и саму реакцию (во временной форме). Рассчитать комплексную амплитуду реакции на частоте, указанной преподавателем, и для указанной частоты записать реакцию во временной форме. 3. Относительно определенной в п.2 реакции рассчитать и построить частотные характеристики цепи. Вариант 23 Код варианта - 530121324
- Расчет линейной электрической цепи в режиме установившихся гармонических колебаний 1. По коду варианта, на основании схемы, представленной на рисунке, составить принципиальную схему линейной электрической цепи. 2. Для составленной схемы определить комплексную амплитуду реакции и саму реакцию (во временной форме). Рассчитать комплексную амплитуду реакции на частоте, указанной преподавателем, и для указанной частоты записать реакцию во временной форме. 3. Относительно определенной в п.2 реакции рассчитать и построить частотные характеристики цепи. Вариант 24 Код варианта - 641342132
- Расчет линейной электрической цепи в режиме установившихся гармонических колебаний 1. По коду варианта, на основании схемы, представленной на рисунке, составить принципиальную схему линейной электрической цепи. 2. Для составленной схемы определить комплексную амплитуду реакции и саму реакцию (во временной форме). Рассчитать комплексную амплитуду реакции на частоте, указанной преподавателем, и для указанной частоты записать реакцию во временной форме. 3. Относительно определенной в п.2 реакции рассчитать и построить частотные характеристики цепи. Вариант 24 Код варианта - 641342132
- Расчет линейной электрической цепи в режиме установившихся гармонических колебаний 1. По коду варианта, на основании схемы, представленной на рисунке, составить принципиальную схему линейной электрической цепи. 2. Для составленной схемы определить комплексную амплитуду реакции и саму реакцию (во временной форме). Рассчитать комплексную амплитуду реакции на частоте, указанной преподавателем, и для указанной частоты записать реакцию во временной форме. 3. Относительно определенной в п.2 реакции рассчитать и построить частотные характеристики цепи. Вариант 26 Код варианта - 261314143
- Расчет линейной электрической цепи в режиме установившихся гармонических колебаний 1. По коду варианта, на основании схемы, представленной на рисунке, составить принципиальную схему линейной электрической цепи. 2. Для составленной схемы определить комплексную амплитуду реакции и саму реакцию (во временной форме). Рассчитать комплексную амплитуду реакции на частоте, указанной преподавателем, и для указанной частоты записать реакцию во временной форме. 3. Относительно определенной в п.2 реакции рассчитать и построить частотные характеристики цепи. Вариант 26 Код варианта - 261314143
- РАСЧЕТ ЛИНЕЙНОЙ ЦЕПИ ПРИ НЕСИНУСОИДАЛЬНЫХ ПЕРИОДИЧЕСКИХ НАПРЯЖЕНИЯХ И ТОКАХ Для электрической цепи, соответствующей номеру варианта, выполнить следующее 1. Разложить аналитически в ряд Фурье заданную в виде графика периодическую несинусоидальную ЭДС e = f ( ω t ) . Написать уравнение мгновенного значения ЭДС. 2. Определить действующее значение несинусоидальной ЭДС. 3. Вычислить токи гармоник на неразветвленном участке цепи и записать закон изменения суммарного тока. 4. Построить в масштабе гармоники входного напряжения и их графическую сумму, а также заданную кривую (в одних осях). 5. Построить в масштабе графики входного тока и их графическую сумму. 6. Определить активную, реактивную и полную мощности, а также коэффициент мощности и коэффициент искажения. Вариант 24
- Расчет линейной цепи при постоянных токах и напряжениях Для электрической схемы, соответствующей номеру варианта и изображенной на рис. 4, выполнить следующее: 1. Методом преобразований привести схему соответствующего варианта к эквивалентной схеме, состоящей из последовательно соединенных ЭДС и эквивалентного сопротивления Rэкв, определить ток в данной цепи. 2. Написать систему уравнений для расчета неизвестных токов в ветвях при помощи законов Кирхгофа (решать эту систему уравнений не следует) 3. Определить токи во всех ветвях схемы методом контурных токов. 4. Составить баланс мощностей. Вариант 6 (схема 6 данные 6) Дано: E = 140 В, R1 = 4 Ом, R2 = 5 Ом, R3 = 16 Ом, R4 = 21 Ом, R5 = 15 Ом, R6 = 23 Ом,
- Расчет линейной цепи при постоянных токах и напряжениях Для электрической схемы, соответствующей номеру варианта и изображенной на рис. 4, выполнить следующее: 1. Методом преобразований привести схему соответствующего варианта к эквивалентной схеме, состоящей из последовательно соединенных ЭДС и эквивалентного сопротивления Rэкв, определить ток в данной цепи. 2. Написать систему уравнений для расчета неизвестных токов в ветвях при помощи законов Кирхгофа (решать эту систему уравнений не следует) 3. Определить токи во всех ветвях схемы методом контурных токов. 4. Составить баланс мощностей. Вариант 6 (схема 6 данные 6) Дано: E = 140 В, R1 = 4 Ом, R2 = 5 Ом, R3 = 16 Ом, R4 = 21 Ом, R5 = 15 Ом, R6 = 23 Ом,
- Расчет линейной цепи при постоянных токах и напряжениях Для электрической схемы, соответствующей номеру варианта и изображенной на рис. 4, выполнить следующее: 1. Методом преобразований привести схему соответствующего варианта к эквивалентной схеме, состоящей из последовательно соединенных ЭДС и эквивалентного сопротивления Rэкв, определить ток в данной цепи. 2. Написать систему уравнений для расчета неизвестных токов в ветвях при помощи законов Кирхгофа (решать эту систему уравнений не следует) 3. Определить токи во всех ветвях схемы методом контурных токов. 4. Составить баланс мощностей. Вариант 8 (схема 8 данные 8) Дано: E = 120 В, R1 = 2 Ом, R2 = 3 Ом, R3 = 17 Ом, R4 = 15 Ом, R5 = 22 Ом, R6 = 24 Ом,
- Расчет линейной цепи при постоянных токах и напряжениях Для электрической схемы, соответствующей номеру варианта и изображенной на рис. 4, выполнить следующее: 1. Методом преобразований привести схему соответствующего варианта к эквивалентной схеме, состоящей из последовательно соединенных ЭДС и эквивалентного сопротивления Rэкв, определить ток в данной цепи. 2. Написать систему уравнений для расчета неизвестных токов в ветвях при помощи законов Кирхгофа (решать эту систему уравнений не следует) 3. Определить токи во всех ветвях схемы методом контурных токов. 4. Составить баланс мощностей. Вариант 8 (схема 8 данные 8) Дано: E = 120 В, R1 = 2 Ом, R2 = 3 Ом, R3 = 17 Ом, R4 = 15 Ом, R5 = 22 Ом, R6 = 24 Ом,
- Расчет линейной цепи с одним независимым источником гармонических колебаний методом комплексных амплитуд1) Перерисовать схему и заменить гармоническое колебание комплексной амплитудой2) Записать комплексные сопротивления элементов цепи3) Найти общее комплексное сопротивление относительно зажимов источника4) Применяя закон Ома в комплексной форме, вычислить комплексную амплитуду тока через источник напряжения5) Определить комплексные амплитуды остальных токов цепи6) Записать мгновенные значения всех вычисленных токов7) Составить уравнение баланса средней мощности
- Расчет линейной цепи с одним независимым источником гармонических колебаний методом комплексных амплитуд1) Перерисовать схему и заменить гармоническое колебание комплексной амплитудой2) Записать комплексные сопротивления элементов цепи3) Найти общее комплексное сопротивление относительно зажимов источника4) Применяя закон Ома в комплексной форме, вычислить комплексную амплитуду тока через источник напряжения5) Определить комплексные амплитуды остальных токов цепи6) Записать мгновенные значения всех вычисленных токов7) Составить уравнение баланса средней мощности
