Расчет нелинейной цепи двумя методами
Расчет нелинейной цепи двумя методами
Описание

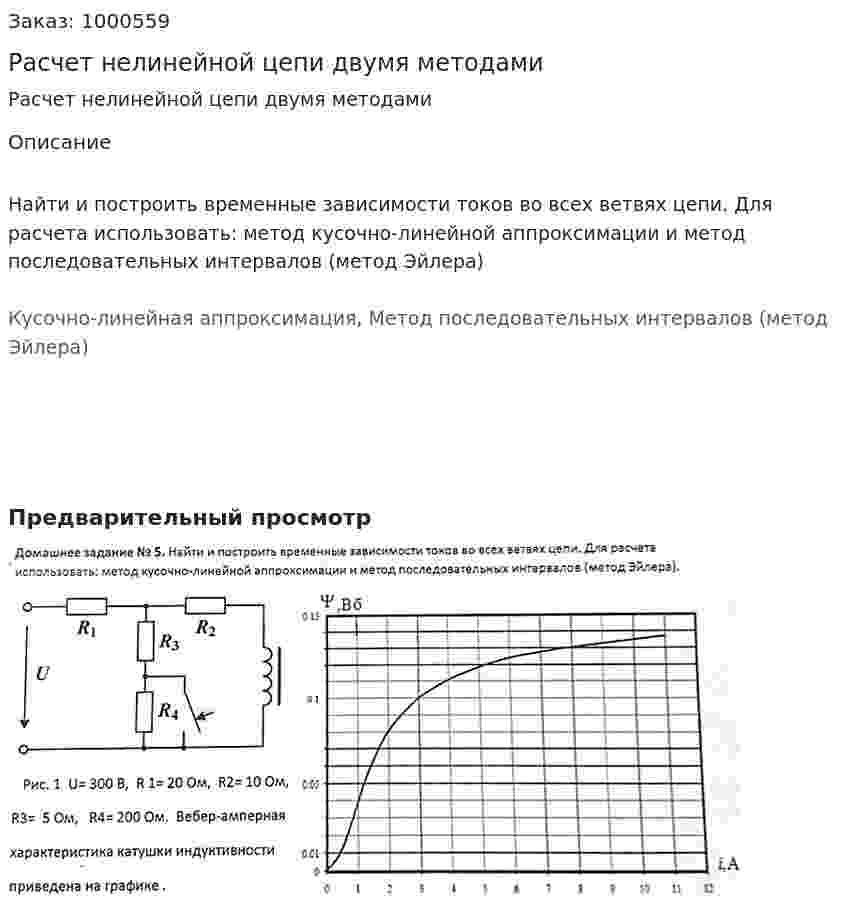

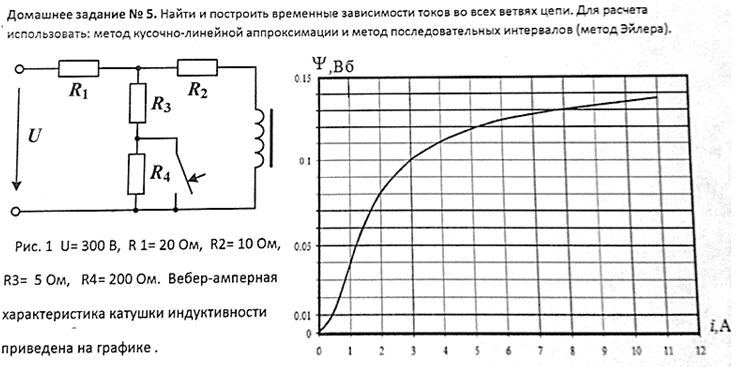

Найти и построить временные зависимости токов во всех ветвях цепи. Для расчета использовать: метод кусочно-линейной аппроксимации и метод последовательных интервалов (метод Эйлера)
Кусочно-линейная аппроксимация, Метод последовательных интервалов (метод Эйлера)
- Расчет нелинейной цепи двумя методами
- Расчет нелинейной цепи двумя методами
- Расчет нелинейной цепи двумя методами
- Расчет нелинейной цепи двумя методами
- Расчет нелинейной цепи двумя методами
- Расчет нелинейной цепи двумя методами
- Расчет нелинейной цепи переменного тока по характеристикам для мгновенных значений На рис. изображены схемы замещения нелинейных электрических цепей. Нелинейными элементами в них являются индуктивные, емкостные, резистивные элементы и идеальные диоды. Характеристики нелинейных элементов: вебер-амперные (ВбАХ) для индуктивных, кулон-вольтные (КлВХ) для емкостных, вольт-амперные (ВАХ) для резистивных элементов и диодов. Требуется: Рассчитать и построить графики изменения во времени указанных в задачах величин. Дано: I = Im sin(ω t) Im = 0,5 A XL = R = 200 Ом ω = 2000 рад/с ψm = 10-2 Вб Найти: ucb (ω t) - ? uac (ω t) - ? uаb (ω t) - ? ψ (ω t) - ? i3 (ω t) - ? i2 (ω t) - ?
