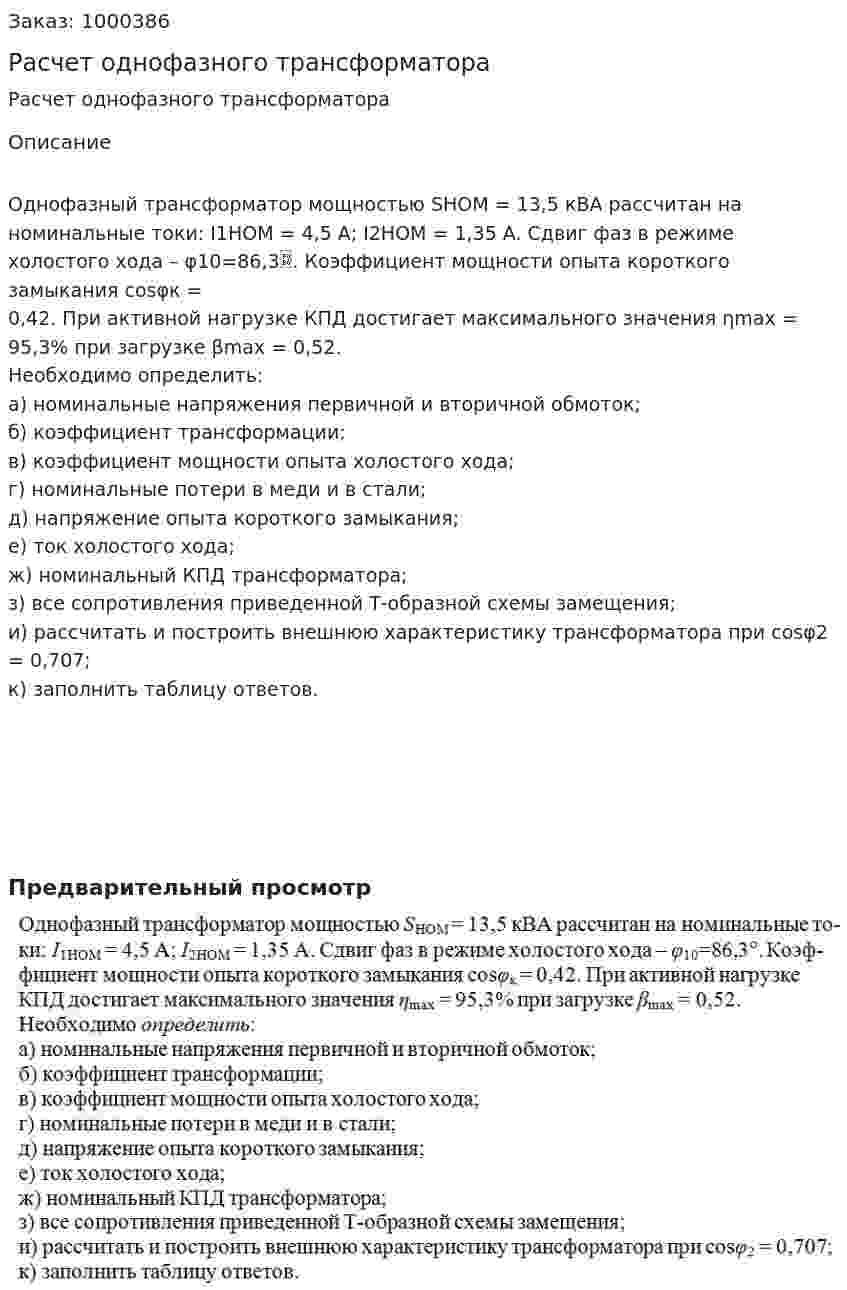

Расчет однофазного трансформатора

Однофазный трансформатор мощностью SНОМ = 13,5 кВА рассчитан на номинальные токи: I1НОМ = 4,5 A; I2НОМ = 1,35 A. Сдвиг фаз в режиме холостого хода – φ10=86,3. Коэффициент мощности опыта короткого замыкания cosφк = 0,42. При активной нагрузке КПД достигает максимального значения ηmax = 95,3% при загрузке βmax = 0,52.
Необходимо определить:
а) номинальные напряжения первичной и вторичной обмоток;
б) коэффициент трансформации;
в) коэффициент мощности опыта холостого хода;
г) номинальные потери в меди и в стали;
д) напряжение опыта короткого замыкания;
е) ток холостого хода;
ж) номинальный КПД трансформатора;
з) все сопротивления приведенной Т-образной схемы замещения;
и) рассчитать и построить внешнюю характеристику трансформатора при cosφ2 = 0,707;
к) заполнить таблицу ответов.

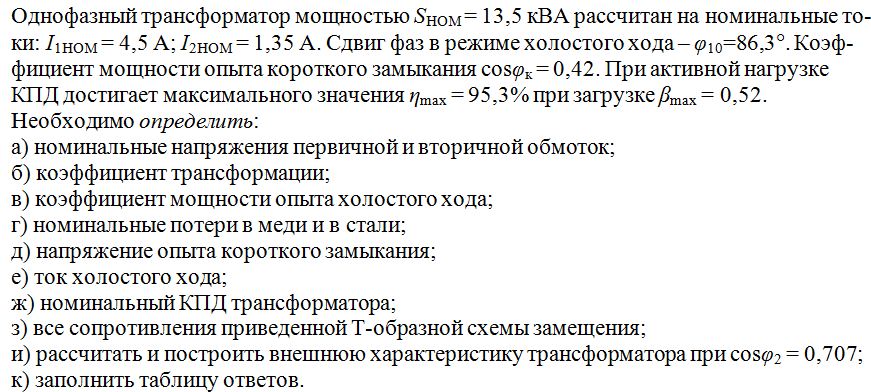

Предварительный просмотр
