Расчет опоры ЛЭП

Д а н о: Тип опоры – промежуточная одностоечная свободностоящая; тип решетки – треугольная; схема расположения узлов смежных граней – узлы несовмещены; расчетный режим – аварийный – обрыв провода на нижней левой траверсе; тяжение при обрыве Т = 17,5 кН; материал элементов решетки – сталь с расчетным сопротивлением R = 320 МПа; сортамент проката, используемый для изготовления элементов решетки – уголок равнополочный (ГОСТ 8509-86); вид соединения элементов решетки – крепление раскоса непосредственно к поясу одним болтом; высота нижней секции ствола Н1 = 27 м; ширина верхней части ствола b = 1,35 м; база опоры у основания B = 4,4 м; длина нижней левой траверсы lт = 5,9 м.
О п р е д е л и т ь: Размеры поперечного сечения раскоса Dв из расчета на устойчивость


Введение………………………………………………………………………… 3
1. Общие сведения об опорах ……………………………………………….. 4
2. Деревянные опоры ………………………………………………………… 5
3. Железобетонные опоры …………………………………………………… 8
4. Металлические опоры …………………………………………………….. 10

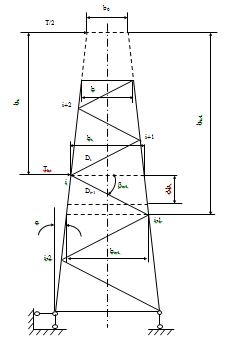

5. Расчетная модель металлической опоры ……………………………….. 13
6. Силы, действующие на опоры ……………………………………………. 17
7. Пример расчета опоры ЛЭП ………………………………………………. 21
7.1. Определение размеров геометрических элементов решетки ……………. 21
7.2. Определение усилия в раскосе …………………………………………….. 27
7.3. Подбор сечения раскоса из расчета на устойчивость ……………………. 32
Библиографический список …………………………………………………. 35
