Расчет переходного процесса второго рода двумя методами
Расчет переходного процесса второго рода двумя методами

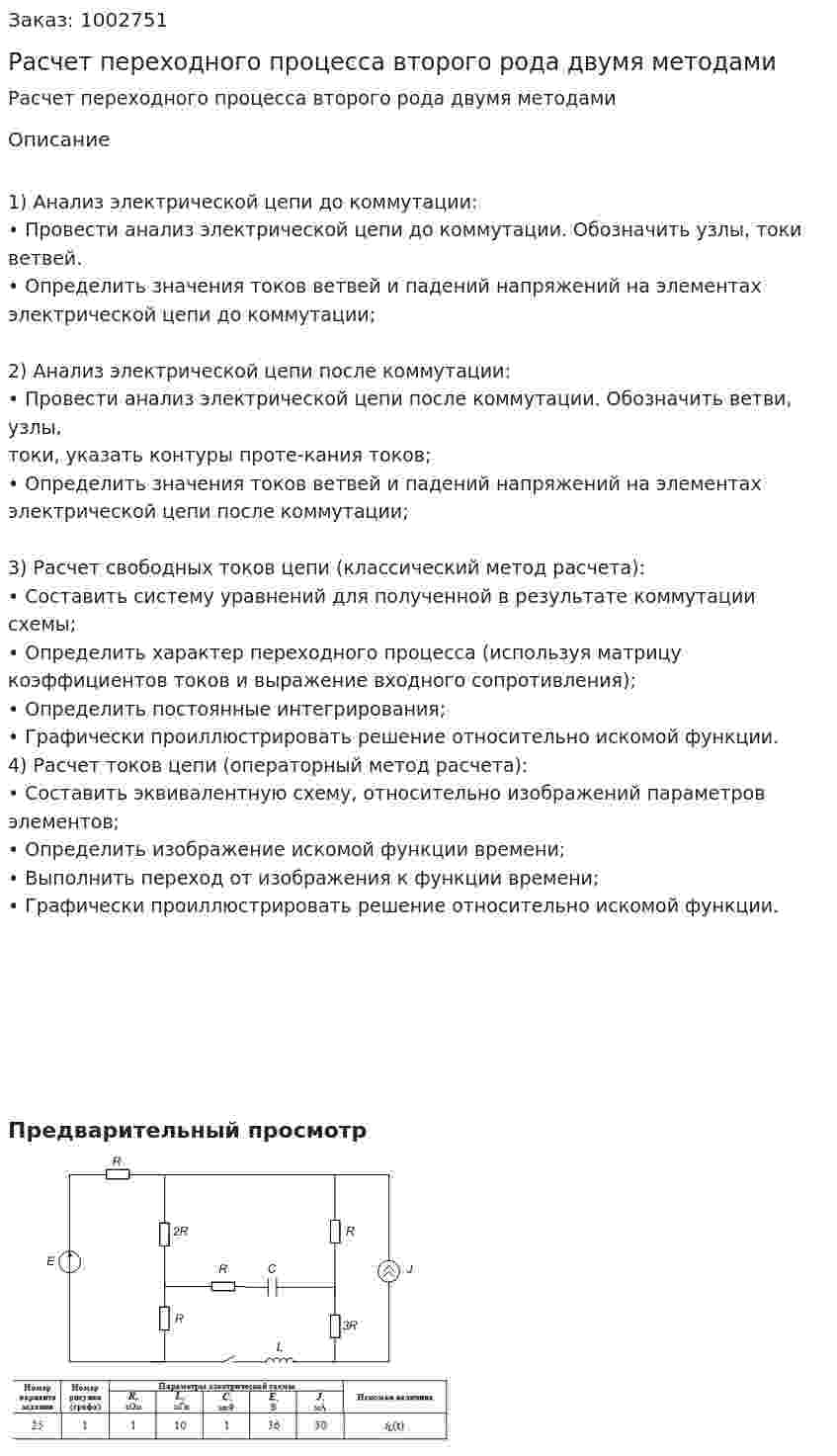

Описание
1) Анализ электрической цепи до коммутации:
• Провести анализ электрической цепи до коммутации. Обозначить узлы, токи ветвей.
• Определить значения токов ветвей и падений напряжений на элементах электрической цепи до коммутации;
2) Анализ электрической цепи после коммутации:
• Провести анализ электрической цепи после коммутации. Обозначить ветви, узлы, токи, указать контуры проте-кания токов;
• Определить значения токов ветвей и падений напряжений на элементах электрической цепи после коммутации;
3) Расчет свободных токов цепи (классический метод расчета):
• Составить систему уравнений для полученной в результате коммутации схемы;
• Определить характер переходного процесса (используя матрицу коэффициентов токов и выражение входного сопротивления);
• Определить постоянные интегрирования;
• Графически проиллюстрировать решение относительно искомой функции.
4) Расчет токов цепи (операторный метод расчета):
• Составить эквивалентную схему, относительно изображений параметров элементов;
• Определить изображение искомой функции времени;
• Выполнить переход от изображения к функции времени;
• Графически проиллюстрировать решение относительно искомой функции.

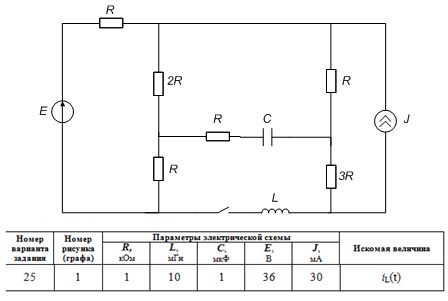

- Расчет переходного процесса в цепи второго порядка операционным методом. Для исходной схемы из примера 5.1 (рис. 5.1) зададим новые значения: е = 200 В, R1 = 40 Ом, R2 = 60 Ом, С = 1.0 мкФ, L = 1.0 мГн.
- Расчет переходного процесса в цепи второго порядка операционным методом. Для исходной схемы из примера 5.1 (рис. 5.1) зададим новые значения: е = 200 В, R1 = 40 Ом, R2 = 60 Ом, С = 1.0 мкФ, L = 1.0 мГн.
- Расчет переходного процесса в цепи второго порядка операционным методом. Исходная схема представлена на рис. 5.1: Задано:е = 100 В, R1 = 50 Ом, R2 = 50 Ом, С = 10-1 мкФ,L = 10 мГн.
- Расчет переходного процесса в цепи второго порядка операционным методом. Исходная схема представлена на рис. 5.1: Задано:е = 100 В, R1 = 50 Ом, R2 = 50 Ом, С = 10-1 мкФ,L = 10 мГн.
- Расчет переходного процесса в цепи второго порядка операционным методом. Необходимо: - составить операционную схему и операционные уравнения; - получить решение в виде правильной дроби; - применить теорему разложения и найти оригинал; - построить график полученной функции времени. Вариант 3
- Расчет переходного процесса в цепи второго порядка операционным методом. Необходимо: - составить операционную схему и операционные уравнения; - получить решение в виде правильной дроби; - применить теорему разложения и найти оригинал; - построить график полученной функции времени. Вариант 3
- Расчет переходного процесса в цепи операторным методом На вход последовательной RLC-цепи, изображенной на рисунке 2.1, в момент времени t = 0 подается скачок напряжения величиной U0 = 1 В. Необходимо найти зависимость входного тока i1(t) от времени при нулевых начальных условиях. Вариант 2Параметры схемы: R = 5 кОм, C = 100 пФ, L = 40 мГн, U = 6 В.
- Расчет переходного процесса второго порядка. (курсовая работа)
- Расчет переходного процесса второго порядка. (курсовая работа)
- РАСЧЕТ ПЕРЕХОДНОГО ПРОЦЕССА ВТОРОГО ПОРЯДКА Необходимо рассчитать переходный процесс, протекающий в электрической цепи с двумя реактивными элементами (рис.1), определить напряжение на емкости и ток через индуктивность после коммутации, построить временные диаграммы тока через индуктивность и напряжения на емкости после коммутации. Сопротивление R для расчета определяется по формуле R = Q•ρ, если контур параллельный (схемы 1…9 на рис.1), и R = ρ/Q, если контур последовательный (схемы 10…21 на рис.1). ρ=√(L/C) . Исходные данные для расчета брать из табл.1. Вариант 1
- РАСЧЕТ ПЕРЕХОДНОГО ПРОЦЕССА ВТОРОГО ПОРЯДКА Необходимо рассчитать переходный процесс, протекающий в электрической цепи с двумя реактивными элементами (рис.1), определить напряжение на емкости и ток через индуктивность после коммутации, построить временные диаграммы тока через индуктивность и напряжения на емкости после коммутации. Сопротивление R для расчета определяется по формуле R = Q•ρ, если контур параллельный (схемы 1…9 на рис.1), и R = ρ/Q, если контур последовательный (схемы 10…21 на рис.1). ρ=√(L/C) . Исходные данные для расчета брать из табл.1. Вариант 1
- РАСЧЕТ ПЕРЕХОДНОГО ПРОЦЕССА ВТОРОГО ПОРЯДКА Необходимо рассчитать переходный процесс, протекающий в электрической цепи с двумя реактивными элементами (рис.1), определить напряжение на емкости и ток через индуктивность после коммутации, построить временные диаграммы тока через индуктивность и напряжения на емкости после коммутации. Сопротивление R для расчета определяется по формуле R = Q•ρ, если контур параллельный (схемы 1…9 на рис.1), и R = ρ/Q, если контур последовательный (схемы 10…21 на рис.1). . Исходные данные для расчета брать из табл.1
- РАСЧЕТ ПЕРЕХОДНОГО ПРОЦЕССА ВТОРОГО ПОРЯДКА Необходимо рассчитать переходный процесс, протекающий в электрической цепи с двумя реактивными элементами (рис.1), определить напряжение на емкости и ток через индуктивность после коммутации, построить временные диаграммы тока через индуктивность и напряжения на емкости после коммутации. Сопротивление R для расчета определяется по формуле R = Q•ρ, если контур параллельный (схемы 1…9 на рис.1), и R = ρ/Q, если контур последовательный (схемы 10…21 на рис.1). . Исходные данные для расчета брать из табл.1
