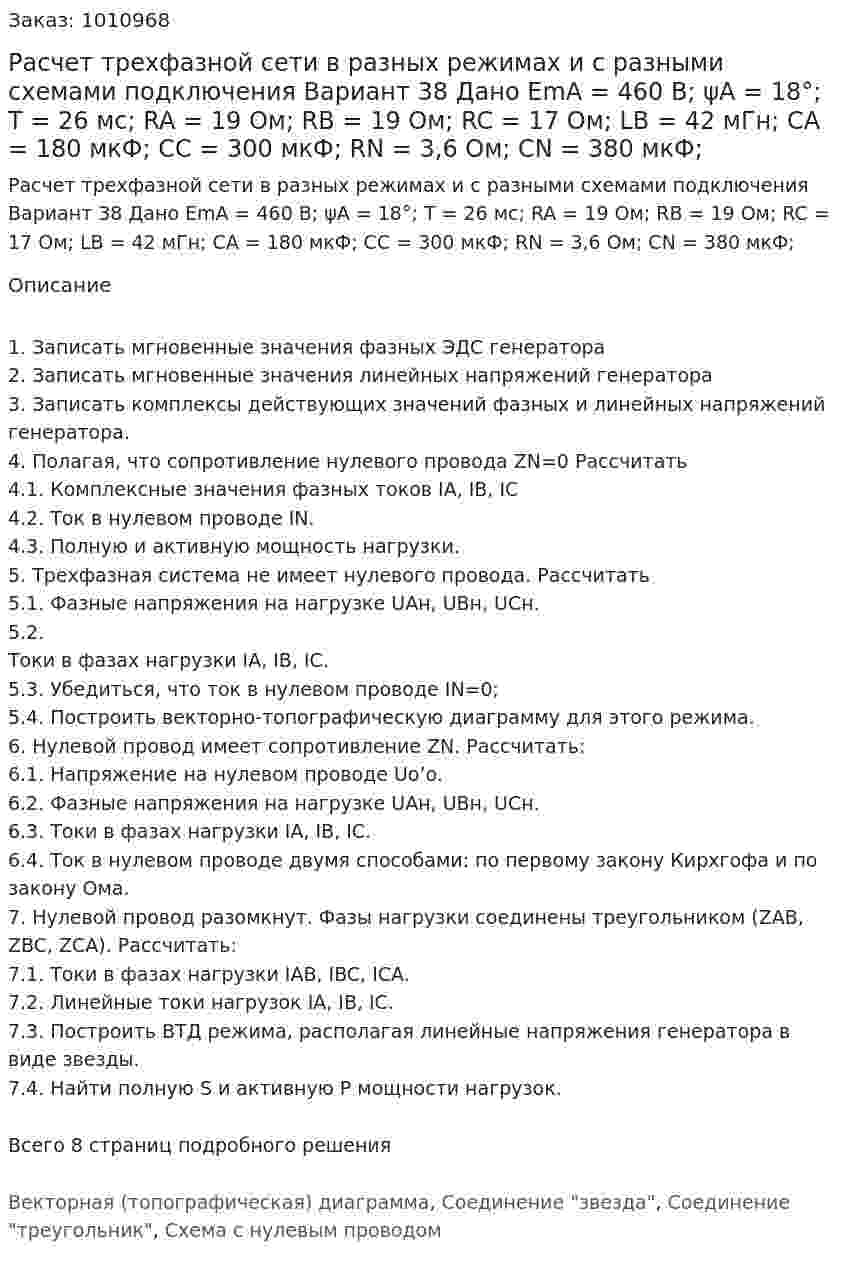

Расчет трехфазной сети в разных режимах и с разными схемами подключения Вариант 38 Дано EmA = 460 В; ψA = 18°; T = 26 мс; RA = 19 Ом; RB = 19 Ом; RC = 17 Ом; LB = 42 мГн; CA = 180 мкФ; CC = 300 мкФ; RN = 3,6 Ом; CN = 380 мкФ;
Расчет трехфазной сети в разных режимах и с разными схемами подключения Вариант 38 Дано EmA = 460 В; ψA = 18°; T = 26 мс; RA = 19 Ом; RB = 19 Ом; RC = 17 Ом; LB = 42 мГн; CA = 180 мкФ; CC = 300 мкФ; RN = 3,6 Ом; CN = 380 мкФ;
Описание
1. Записать мгновенные значения фазных ЭДС генератора
2. Записать мгновенные значения линейных напряжений генератора
3. Записать комплексы действующих значений фазных и линейных напряжений генератора.
4. Полагая, что сопротивление нулевого провода ZN=0 Рассчитать
4.1. Комплексные значения фазных токов IA, IB, IC
4.2. Ток в нулевом проводе IN.
4.3. Полную и активную мощность нагрузки.
5. Трехфазная система не имеет нулевого провода. Рассчитать
5.1. Фазные напряжения на нагрузке UAн, UBн, UCн.
5.2. Токи в фазах нагрузки IA, IB, IC.
5.3. Убедиться, что ток в нулевом проводе IN=0;
5.4. Построить векторно-топографическую диаграмму для этого режима.
6. Нулевой провод имеет сопротивление ZN. Рассчитать:
6.1. Напряжение на нулевом проводе Uo’o.
6.2. Фазные напряжения на нагрузке UAн, UBн, UCн.
6.3. Токи в фазах нагрузки IA, IB, IC.
6.4. Ток в нулевом проводе двумя способами: по первому закону Кирхгофа и по закону Ома.
7. Нулевой провод разомкнут. Фазы нагрузки соединены треугольником (ZAB, ZBC, ZCA). Рассчитать:
7.1. Токи в фазах нагрузки IAB, IBC, ICA.
7.2. Линейные токи нагрузок IA, IB, IC.
7.3. Построить ВТД режима, располагая линейные напряжения генератора в виде звезды.
7.4. Найти полную S и активную P мощности нагрузок.
Всего 8 страниц подробного решения
Векторная (топографическая) диаграмма, Соединение "звезда", Соединение "треугольник", Схема с нулевым проводом
