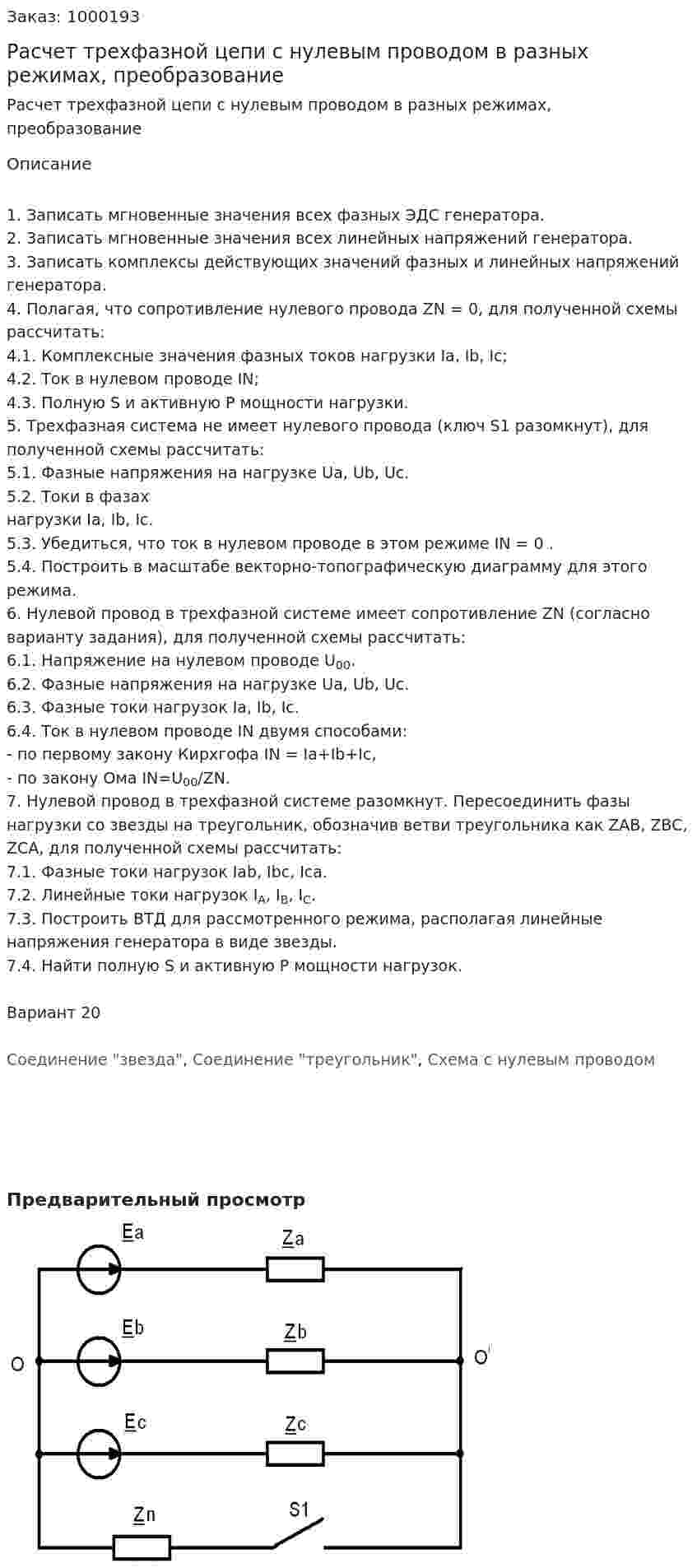

Расчет трехфазной цепи с нулевым проводом в разных режимах, преобразование

1. Записать мгновенные значения всех фазных ЭДС генератора.
2. 3аписать мгновенные значения всех линейных напряжений генератора.
3. Записать комплексы действующих значений фазных и линейных напряжений генератора.
4. Полагая, что сопротивление нулевого провода ZN = 0, для полученной схемы рассчитать:
4.1. Комплексные значения фазных токов нагрузки Ia, Ib, Ic;
4.2. Ток в нулевом проводе IN;
4.3. Полную S и активную Р мощности нагрузки.

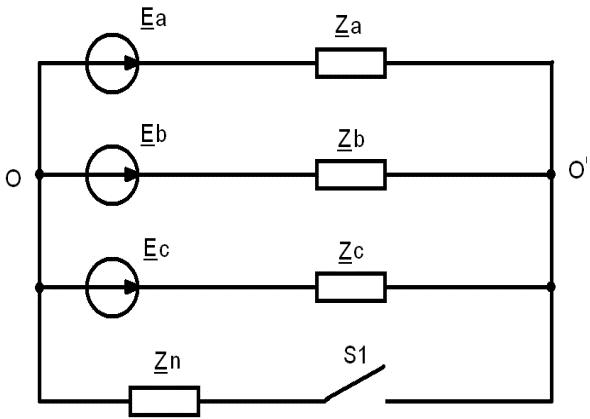

5. Трехфазная система не имеет нулевого провода (ключ S1 разомкнут), для полученной схемы рассчитать:
5.1. Фазные напряжения на нагрузке Ua, Ub, Uc.
5.2. Токи в фазах нагрузки Ia, Ib, Ic.
5.3. Убедиться, что ток в нулевом проводе в этом режиме IN = 0 .
5.4. Построить в масштабе векторно-топографическую диаграмму для этого режима.
6. Нулевой провод в трехфазной системе имеет сопротивление ZN (согласно варианту задания), для полученной схемы рассчитать:
6.1. Напряжение на нулевом проводе U₀₀.
6.2. Фазные напряжения на нагрузке Ua, Ub, Uc.
6.3. Фазные токи нагрузок Ia, Ib, Ic.
6.4. Ток в нулевом проводе IN двумя способами:
- по первому закону Кирхгофа IN = Ia+Ib+Ic,
- по закону Ома IN=U₀₀/ZN.
7. Нулевой провод в трехфазной системе разомкнут. Пересоединить фазы нагрузки со звезды на треугольник, обозначив ветви треугольника как ZАВ, ZВС, ZСА, для полученной схемы рассчитать:
7.1. Фазные токи нагрузок Iab, Ibc, Ica.
7.2. Линейные токи нагрузок I_A, I_B, I_C.
7.3. Построить ВТД для рассмотренного режима, располагая линейные напряжения генератора в виде звезды.
7.4. Найти полную S и активную Р мощности нагрузок.

Вариант 20
