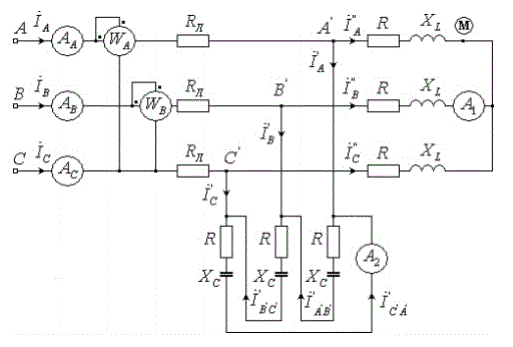

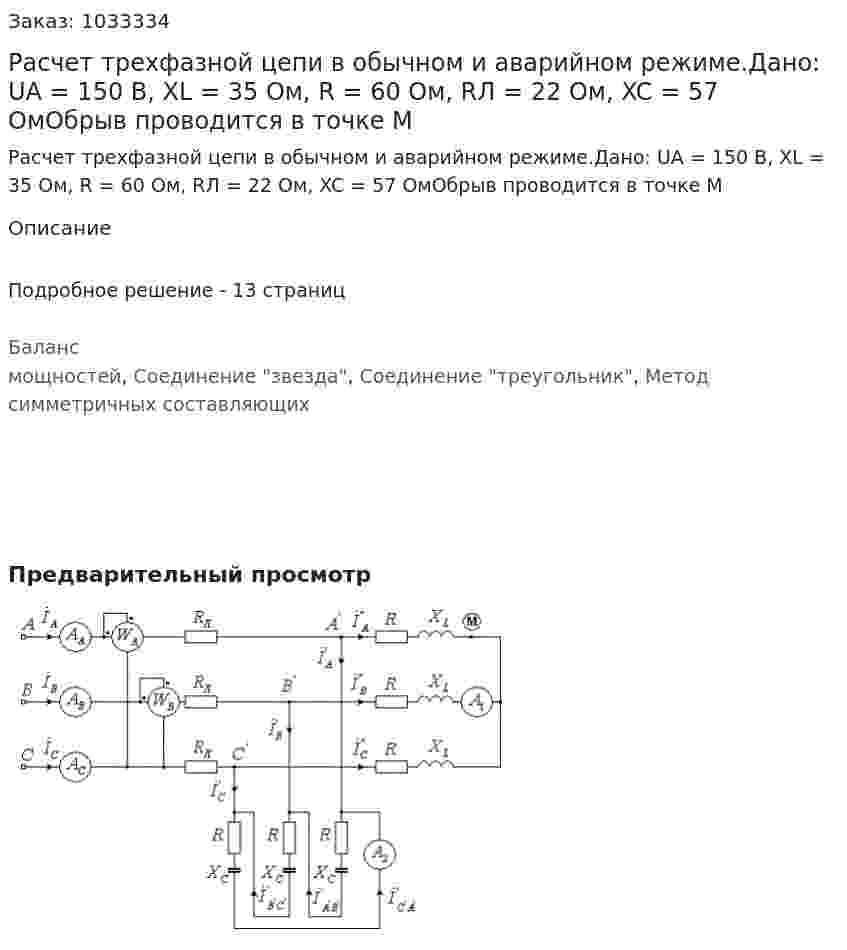

Расчет трехфазной цепи в обычном и аварийном режиме.Дано: UA = 150 В, XL = 35 Ом, R = 60 Ом, RЛ = 22 Ом, XC = 57 ОмОбрыв проводится в точке М
Расчет трехфазной цепи в обычном и аварийном режиме.Дано: UA = 150 В, XL = 35 Ом, R = 60 Ом, RЛ = 22 Ом, XC = 57 ОмОбрыв проводится в точке М
Описание
Подробное решение - 13 страниц
Баланс мощностей, Соединение "звезда", Соединение "треугольник", Метод симметричных составляющих
- Расчет трехфазной цепи в обычном и аварийном режиме.Дано: UA = 150 В, XL = 35 Ом, R = 60 Ом, RЛ = 22 Ом, XC = 57 ОмОбрыв проводится в точке М
- РАСЧЁТ ТРЕХФАЗНОЙ ЦЕПИ Дана трёхфазная цепь с симметричным источником напряжения, сопротивлениями линии и приёмниками. Требуется: 1) для симметричного режима определить действующие значения токов и напряжений во всех ветвях цепи. Определить показания ваттметров. 2) для несимметричного режима определить действующие значения токов и напряжений во всех ветвях цепи. Определить показания ваттметров и мощность приёмников. 3) для несимметричного режима построить векторную диаграмму токов всех ветвей цепи и топографическую диаграмму напряжений. 4) разложить несимметричную систему фазных токов или напряжений на симметричные составляющие. Вариант 12
- РАСЧЁТ ТРЕХФАЗНОЙ ЦЕПИ Дана трёхфазная цепь с симметричным источником напряжения, сопротивлениями линии и приёмниками. Требуется: 1) для симметричного режима определить действующие значения токов и напряжений во всех ветвях цепи. Определить показания ваттметров. 2) для несимметричного режима определить действующие значения токов и напряжений во всех ветвях цепи. Определить показания ваттметров и мощность приёмников. 3) для несимметричного режима построить векторную диаграмму токов всех ветвей цепи и топографическую диаграмму напряжений. 4) разложить несимметричную систему фазных токов или напряжений на симметричные составляющие. Вариант 12
- РАСЧЁТ ТРЕХФАЗНОЙ ЦЕПИ Дана трёхфазная цепь с симметричным источником напряжения, сопротивлениями линии и приёмниками. Требуется: 1) для симметричного режима определить действующие значения токов и напряжений во всех ветвях цепи. Определить показания ваттметров. 2) для несимметричного режима определить действующие значения токов и напряжений во всех ветвях цепи. Определить показания ваттметров и мощность приёмников. 3) для несимметричного режима построить векторную диаграмму токов всех ветвей цепи и топографическую диаграмму напряжений. 4) разложить несимметричную систему фазных токов или напряжений на симметричные составляющие. Вариант 8
- РАСЧЁТ ТРЕХФАЗНОЙ ЦЕПИ Дана трёхфазная цепь с симметричным источником напряжения, сопротивлениями линии и приёмниками. Требуется: 1) для симметричного режима определить действующие значения токов и напряжений во всех ветвях цепи. Определить показания ваттметров. 2) для несимметричного режима определить действующие значения токов и напряжений во всех ветвях цепи. Определить показания ваттметров и мощность приёмников. 3) для несимметричного режима построить векторную диаграмму токов всех ветвей цепи и топографическую диаграмму напряжений. 4) разложить несимметричную систему фазных токов или напряжений на симметричные составляющие. Вариант 8
- РАСЧЕТ ТРЕХФАЗНОЙ ЦЕПИ. Для электрической схемы изображенной на рис. 3-1 – 3-17, по заданным в табл. 3 параметрам и линейному напряжению определить фазные, линейные и нейтральный токи, составить баланс мощностей. Построить векторную диаграмму токов и напряжений на комплексной плоскости. Вариант 21
- РАСЧЕТ ТРЕХФАЗНОЙ ЦЕПИ. Для электрической схемы изображенной на рис. 3-1 – 3-17, по заданным в табл. 3 параметрам и линейному напряжению определить фазные, линейные и нейтральный токи, составить баланс мощностей. Построить векторную диаграмму токов и напряжений на комплексной плоскости. Вариант 21
- Расчет трехфазной цепи внутреннего электроснабженияВариант 94 Дано: Электроприемники в фазах: Фаза А: ЛН, К Фаза В: ЛН, ТР, ЭД Фаза С: К Параметры нагрузки: ЛН: Pлн = 250 Вт, К: Pк = 600 Вт, cosφк = 0,99, ТР: Sтр = 1000 ВА, cosφтр = 0.8, ЭД: Рэд = 600 Вт, КПД – 0.78, cosφэд = 0.87
- Расчет трехфазной цепи внутреннего электроснабженияВариант 954 Дано: Электроприемники в фазах: Фаза А: ЛН, К Фаза В: ЛН, ТР, ЭД Фаза С: КПараметры нагрузки: ЛН: Pлн = 500 Вт, К: Pк = 800 Вт, cosφк = 0,98, ТР: Sтр = 630 ВА, cosφтр = 0.69, ЭД: Рэд = 120 Вт, КПД – 0.64, cosφэд = 0.84 Параметры линии передачи: L = 150 м ρ = 0.019 Ом·мм2/м А = 3.0 мм2 cosϕ1=0.994
- Расчет трехфазной цепи внутреннего электроснабженияВариант 954 Дано: Электроприемники в фазах: Фаза А: ЛН, К Фаза В: ЛН, ТР, ЭД Фаза С: КПараметры нагрузки: ЛН: Pлн = 500 Вт, К: Pк = 800 Вт, cosφк = 0,98, ТР: Sтр = 630 ВА, cosφтр = 0.69, ЭД: Рэд = 120 Вт, КПД – 0.64, cosφэд = 0.84 Параметры линии передачи: L = 150 м ρ = 0.019 Ом·мм2/м А = 3.0 мм2 cosϕ1=0.994
- Расчет трехфазной цепи внутреннего электроснабженияВариант 955 Дано: Электроприемники в фазах: Фаза А: ЛН, К Фаза В: ЛН, ТР, ЭД Фаза С: КПараметры нагрузки: ЛН: Pлн = 500 Вт, К: Pк = 800 Вт, cosφк = 0,98, ТР: Sтр = 630 ВА, cosφтр = 0.69, ЭД: Рэд = 120 Вт, КПД – 0.64, cosφэд = 0.84 Параметры линии передачи: L = 160 м ρ = 0.017 Ом·мм2/м А = 3.5 мм2 cosϕ1=0.996
- Расчет трехфазной цепи внутреннего электроснабженияВариант 955 Дано: Электроприемники в фазах: Фаза А: ЛН, К Фаза В: ЛН, ТР, ЭД Фаза С: КПараметры нагрузки: ЛН: Pлн = 500 Вт, К: Pк = 800 Вт, cosφк = 0,98, ТР: Sтр = 630 ВА, cosφтр = 0.69, ЭД: Рэд = 120 Вт, КПД – 0.64, cosφэд = 0.84 Параметры линии передачи: L = 160 м ρ = 0.017 Ом·мм2/м А = 3.5 мм2 cosϕ1=0.996
- Расчет трехфазной цепи внутреннего электроснабженияВариант 96 Дано: Электроприемники в фазах: Фаза А: ЛН, К Фаза В: ЛН, ТР, ЭД Фаза С: К Параметры нагрузки: ЛН: Pлн = 40 Вт, К: Pк = 1200 Вт, cosφк = 0,97, ТР: Sтр = 400 ВА, cosφтр = 0.62, ЭД: Рэд = 180 Вт, КПД – 0.60, cosφэд = 0.75
- Расчет трехфазной цепи внутреннего электроснабженияВариант 96 Дано: Электроприемники в фазах: Фаза А: ЛН, К Фаза В: ЛН, ТР, ЭД Фаза С: К Параметры нагрузки: ЛН: Pлн = 40 Вт, К: Pк = 1200 Вт, cosφк = 0,97, ТР: Sтр = 400 ВА, cosφтр = 0.62, ЭД: Рэд = 180 Вт, КПД – 0.60, cosφэд = 0.75
