Расчет трехфазной цепи внутреннего электроснабженияВариант 349 Дано: Электроприемники в фазах: Фаза А: ЛН, ТР, К Фаза В: К Фаза С: ЛН, ЭДПараметры нагрузки: ЛН: Pлн = 250 Вт, К: Pк = 600 Вт, cosφк = 0,99, ТР: Sтр = 1000 ВА, cosφтр = 0.8, ЭД: Рэд = 600 Вт, КПД – 0.78, cosφэд = 0.87 Параметры линии передачи: L = 200 м ρ = 0.018 Ом·мм2/м А = 2.5 мм2 cosϕ1=0.999

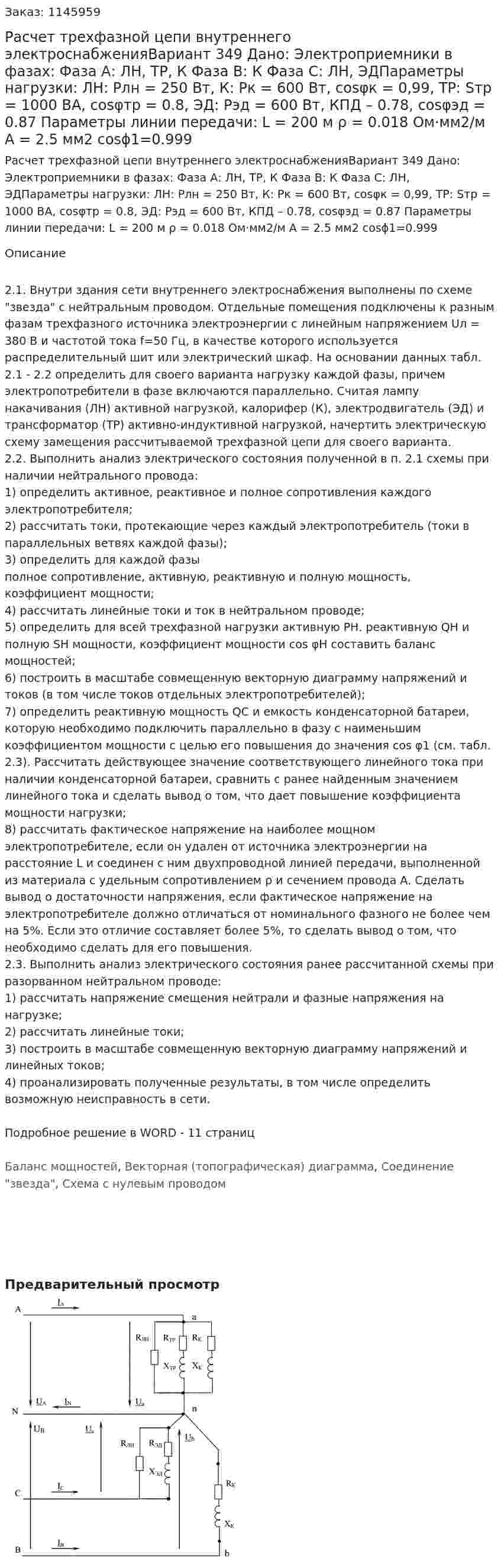

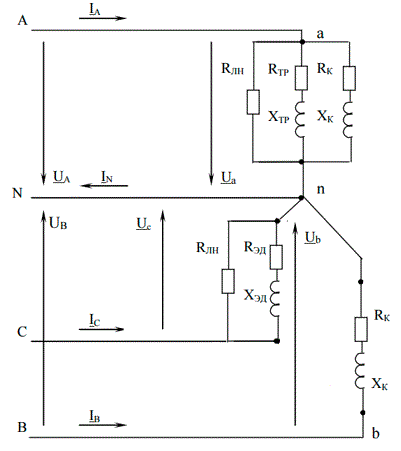

2.1. Внутри здания сети внутреннего электроснабжения выполнены по схеме "звезда" с нейтральным проводом. Отдельные помещения подключены к разным фазам трехфазного источника электроэнергии с линейным напряжением Uл = 380 В и частотой тока f=50 Гц, в качестве которого используется распределительный шит или электрический шкаф. На основании данных табл. 2.1 - 2.2 определить для своего варианта нагрузку каждой фазы, причем электропотребители в фазе включаются параллельно. Считая лампу накачивания (ЛН) активной нагрузкой, калорифер (К), электродвигатель (ЭД) и трансформатор (ТР) активно-индуктивной нагрузкой, начертить электрическую схему замещения рассчитываемой трехфазной цепи для своего варианта.
2.2. Выполнить анализ электрического состояния полученной в п. 2.1 схемы при наличии нейтрального провода:
1) определить активное, реактивное и полное сопротивления каждого электропотребителя;
2) рассчитать токи, протекающие через каждый электропотребитель (токи в параллельных ветвях каждой фазы);
3) определить для каждой фазы полное сопротивление, активную, реактивную и полную мощность, коэффициент мощности;
4) рассчитать линейные токи и ток в нейтральном проводе;
5) определить для всей трехфазной нагрузки активную PН. реактивную QH и полную SH мощности, коэффициент мощности cos φH составить баланс мощностей;
6) построить в масштабе совмещенную векторную диаграмму напряжений и токов (в том числе токов отдельных электропотребителей);
7) определить реактивную мощность QС и емкость конденсаторной батареи, которую необходимо подключить параллельно в фазу с наименьшим коэффициентом мощности с целью его повышения до значения cos φ1 (см. табл. 2.3). Рассчитать действующее значение соответствующего линейного тока при наличии конденсаторной батареи, сравнить с ранее найденным значением линейного тока и сделать вывод о том, что дает повышение коэффициента мощности нагрузки;
8) рассчитать фактическое напряжение на наиболее мощном электропотребителе, если он удален от источника электроэнергии на расстояние L и соединен с ним двухпроводной линией передачи, выполненной из материала с удельным сопротивлением ρ и сечением провода А. Сделать вывод о достаточности напряжения, если фактическое напряжение на электропотребителе должно отличаться от номинального фазного не более чем на 5%. Если это отличие составляет более 5%, то сделать вывод о том, что необходимо сделать для его повышения.
2.3. Выполнить анализ электрического состояния ранее рассчитанной схемы при разорванном нейтральном проводе:
1) рассчитать напряжение смещения нейтрали и фазные напряжения на нагрузке;
2) рассчитать линейные токи;
3) построить в масштабе совмещенную векторную диаграмму напряжений и линейных токов;
4) проанализировать полученные результаты, в том числе определить возможную неисправность в сети.

Подробное решение в WORD - 11 страниц

Баланс мощностей, Векторная (топографическая) диаграмма, Соединение "звезда", Схема с нулевым проводом
