Расчет трехфазной цепи внутреннего электроснабженияВариант 87 Дано: Электроприемники в фазах: Фаза А: ЛН, ТР, ЭД Фаза В: К Фаза С: ЛН, К Параметры нагрузки: ЛН: Pлн = 60 Вт, К: Pк = 1400 Вт, cosφк = 0,97, ТР: Sтр = 250 ВА, cosφтр = 0.45, ЭД: Рэд = 270 Вт, КПД – 0.66, cosφэд = 0.75

Внутри здания сети внутреннего электроснабжения выполнены по схеме "звезда" с нейтральным проводом. Отдельные помещения подключены к разным фазам трехфазного источника электроэнергии с линейным напряжением Uл=380 В и частотой тока f= 50Гц.

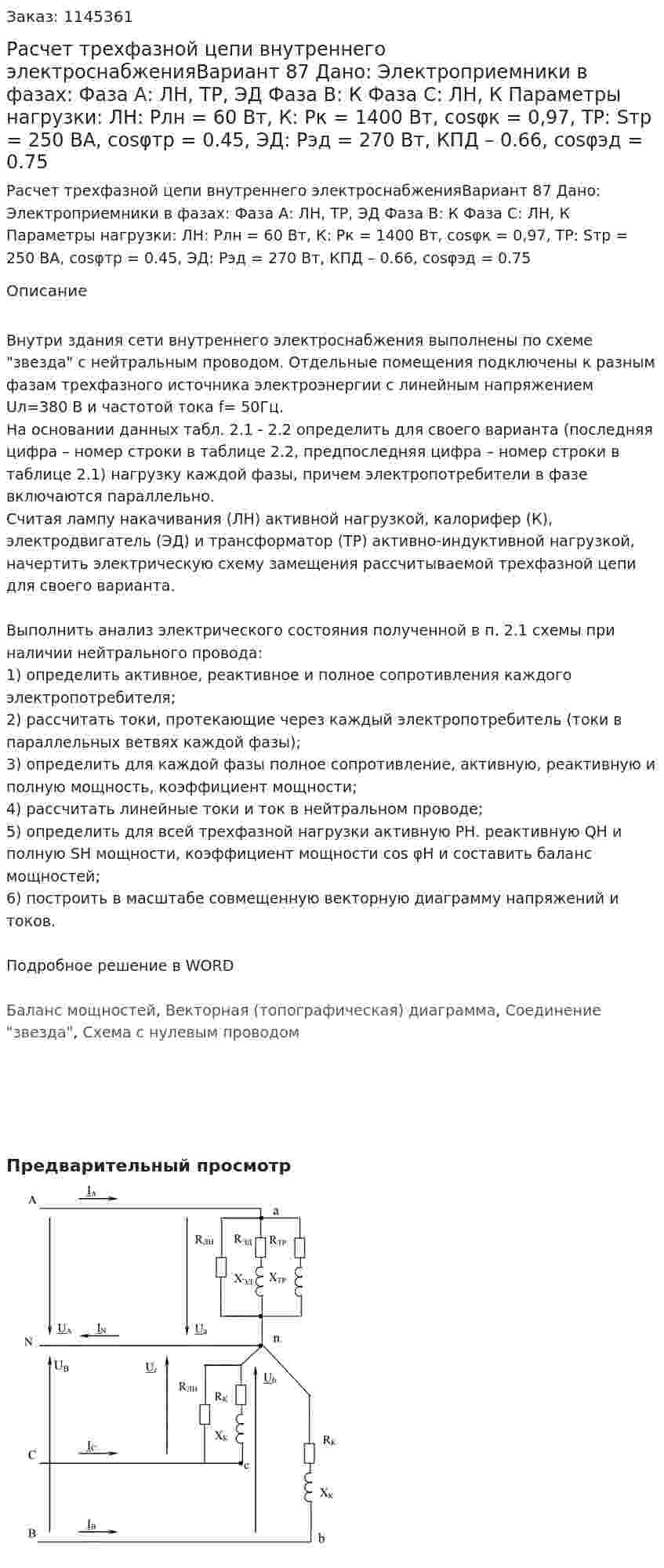

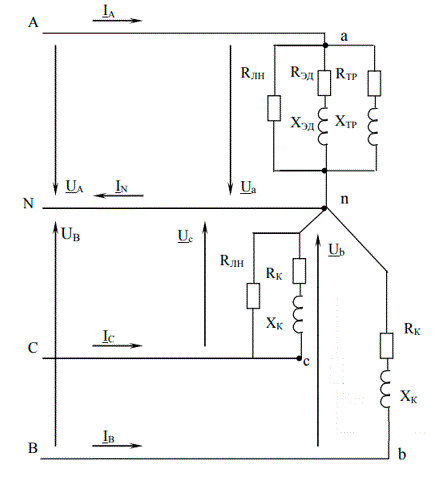

На основании данных табл. 2.1 - 2.2 определить для своего варианта (последняя цифра – номер строки в таблице 2.2, предпоследняя цифра – номер строки в таблице 2.1) нагрузку каждой фазы, причем электропотребители в фазе включаются параллельно. Считая лампу накачивания (ЛН) активной нагрузкой, калорифер (К), электродвигатель (ЭД) и трансформатор (ТР) активно-индуктивной нагрузкой, начертить электрическую схему замещения рассчитываемой трехфазной цепи для своего варианта.

Выполнить анализ электрического состояния полученной в п. 2.1 схемы при наличии нейтрального провода:
1) определить активное, реактивное и полное сопротивления каждого электропотребителя;
2) рассчитать токи, протекающие через каждый электропотребитель (токи в параллельных ветвях каждой фазы);
3) определить для каждой фазы полное сопротивление, активную, реактивную и полную мощность, коэффициент мощности;
4) рассчитать линейные токи и ток в нейтральном проводе;
5) определить для всей трехфазной нагрузки активную PН. реактивную QH и полную SH мощности, коэффициент мощности cos φH и составить баланс мощностей;
6) построить в масштабе совмещенную векторную диаграмму напряжений и токов.

Подробное решение в WORD

Баланс мощностей, Векторная (топографическая) диаграмма, Соединение "звезда", Схема с нулевым проводом
