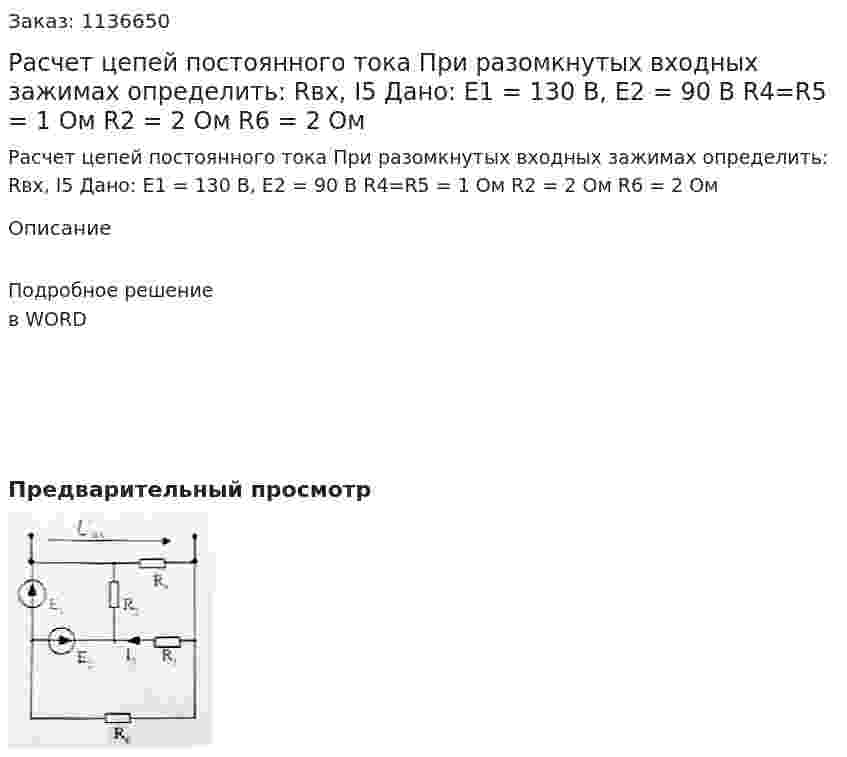

Расчет цепей постоянного тока При разомкнутых входных зажимах определить: Rвх, I5 Дано: E1 = 130 В, E2 = 90 В R4=R5 = 1 Ом R2 = 2 Ом R6 = 2 Ом
Расчет цепей постоянного тока При разомкнутых входных зажимах определить: Rвх, I5 Дано: E1 = 130 В, E2 = 90 В R4=R5 = 1 Ом R2 = 2 Ом R6 = 2 Ом
Описание
Подробное решение в WORD
- Расчёт цепей при гармоническом воздействии Линейный двухполюсник работает в установившемся режиме при гармоническом воздействии. Задана амплитуда тока в одной из ветвей или амплитуда напряжения на одном из элементов. Круговая частота воздействия 1000 рад/с. В задаче требуется: а) рассчитать комплексные амплитуды токов во всех ветвях и напряжений на всех элементах, а также напряжение на зажимах двухполюсника; б) рассчитать входное комплексное сопротивление двухполюсника на данной частоте; в) рассчитать полную, активную и реактивную мощности на зажимах двухполюсника; г) построить векторную диаграмму токов и напряжений. Вариант 0 подвариант 0 Дано: R1 = 500 Ом, R2 = 750 Ом, R3 = 3000 Ом, С1 = 0.5 мкФ, С2 = 0.3 мкФ Im2 = 0.02 A
- Расчёт цепей при гармоническом воздействии Линейный двухполюсник работает в установившемся режиме при гармоническом воздействии. Задана амплитуда тока в одной из ветвей или амплитуда напряжения на одном из элементов. Круговая частота воздействия 1000 рад/с. В задаче требуется: а) рассчитать комплексные амплитуды токов во всех ветвях и напряжений на всех элементах, а также напряжение на зажимах двухполюсника; б) рассчитать входное комплексное сопротивление двухполюсника на данной частоте; в) рассчитать полную, активную и реактивную мощности на зажимах двухполюсника; г) построить векторную диаграмму токов и напряжений. Вариант 0 подвариант 0 Дано: R1 = 500 Ом, R2 = 750 Ом, R3 = 3000 Ом, С1 = 0.5 мкФ, С2 = 0.3 мкФ Im2 = 0.02 A
- Расчет цепей синусоидального тока методом комплексных амплитудМетодом комплексных амплитуд рассчитать мгновенные значения ЭДС источника, токов в ветвях и напряжений на элементах. Построить векторные диаграммы для любого контура и любого узла. Осуществить проверку, составив баланс мощностей. Вариант 11
- Расчет цепей синусоидального тока методом комплексных амплитудМетодом комплексных амплитуд рассчитать мгновенные значения ЭДС источника, токов в ветвях и напряжений на элементах. Построить векторные диаграммы для любого контура и любого узла. Осуществить проверку, составив баланс мощностей. Вариант 11
- Расчет цепей синусоидального тока методом комплексных амплитуд. Методом комплексных амплитуд рассчитать мгновенные значения ЭДС источника, токов в ветвях и напряжений на элементах. Построить векторные диаграммы для любого контура и любого узла. Осуществить проверку, составив баланс мощностей. Вариант 15
- Расчет цепей синусоидального тока методом комплексных амплитуд. Методом комплексных амплитуд рассчитать мгновенные значения ЭДС источника, токов в ветвях и напряжений на элементах. Построить векторные диаграммы для любого контура и любого узла. Осуществить проверку, составив баланс мощностей. Вариант 15
- Расчет цепей синусоидального тока методом комплексных амплитудМетодом комплексных амплитуд рассчитать мгновенные значения ЭДС источника, токов в ветвях и напряжений на элементах. Построить векторные диаграммы для любого контура и любого узла. Осуществить проверку, составив баланс мощностей. Вариант 7Элементы ветвей: С1 = 625 мкФ; R3 = 3 Ом; L4 = 20 мГн; С5 = 625 мкФ; Заданная величина: i1 = 10·sin(400t+53.1°) A
- Расчет цепей постоянного тока. 1. Рассчитать неизвестные токи в электрической цепи тремя методами: - по законам Кирхгофа, - методом контурных токов, - методом узловых потенциалов. 2. Составить баланс мощностей по результатам расчета. Вариант 15
- Расчет цепей постоянного тока. 1. Рассчитать неизвестные токи в электрической цепи тремя методами: - по законам Кирхгофа, - методом контурных токов, - методом узловых потенциалов. 2. Составить баланс мощностей по результатам расчета. Вариант 15
- Расчет цепей постоянного тока1. Составить на основании законов Кирхгофа систему уравнений для расчета токов во всех ветвях схемы (без решения) 2. Определить токи во всех ветвях схемы методом контурных токов 3. Определить токи во всех ветвях схемы методом узловых потенциалов 4. Проверить баланс мощностей
- Расчет цепей постоянного тока1. Составить на основании законов Кирхгофа систему уравнений для расчета токов во всех ветвях схемы (без решения) 2. Определить токи во всех ветвях схемы методом контурных токов 3. Определить токи во всех ветвях схемы методом узловых потенциалов 4. Проверить баланс мощностей
- Расчет цепей постоянного тока Задача 1.1 В соответствии с заданным номером варианта в табл. 1.1 заданы величины напряжения на входных зажимах электрической схемы и все сопротивления. Определить: А) токи во всех ветвях схемы Б) показания вольтметров. Вариант 9 Дано: № рисунка 1.9 U = 80 В R1 = 50 Ом, R2 = 10 Ом, R3 = 60 Ом, R4 = 40 Ом, R5 = 60 Ом, R6 = 60 Ом, R7 = 60 Ом, R8 = 50 Ом, R9 = 10 Ом
- Расчет цепей постоянного тока Задача 1.1 В соответствии с заданным номером варианта в табл. 1.1 заданы величины напряжения на входных зажимах электрической схемы и все сопротивления. Определить: А) токи во всех ветвях схемы Б) показания вольтметров. Вариант 9 Дано: № рисунка 1.9 U = 80 В R1 = 50 Ом, R2 = 10 Ом, R3 = 60 Ом, R4 = 40 Ом, R5 = 60 Ом, R6 = 60 Ом, R7 = 60 Ом, R8 = 50 Ом, R9 = 10 Ом
- Расчет цепей постоянного тока При разомкнутых входных зажимах определить: Rвх, I5 Дано: E1 = 130 В, E2 = 90 В R4=R5 = 1 Ом R2 = 2 Ом R6 = 2 Ом
