Расчет цепи переменного синусоидального тока. Вариант 11
Расчет цепи переменного синусоидального тока. Вариант 11
Описание

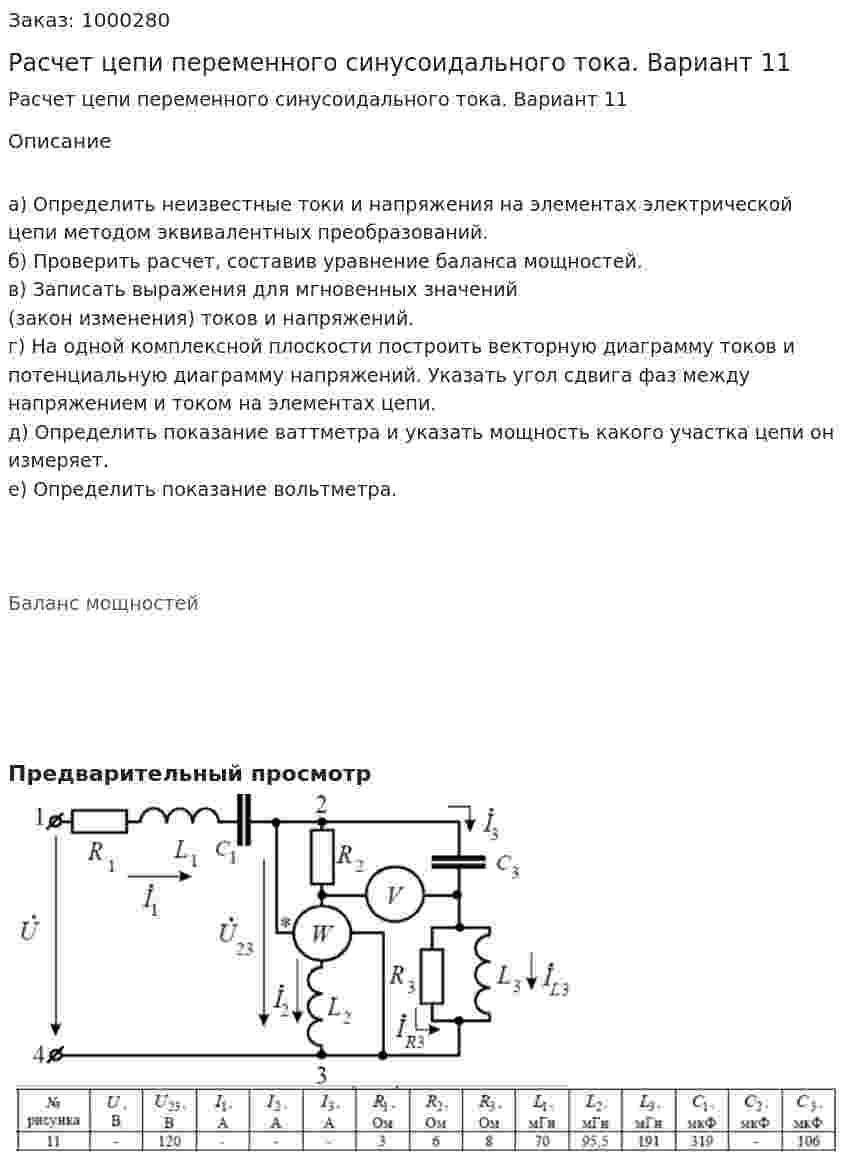

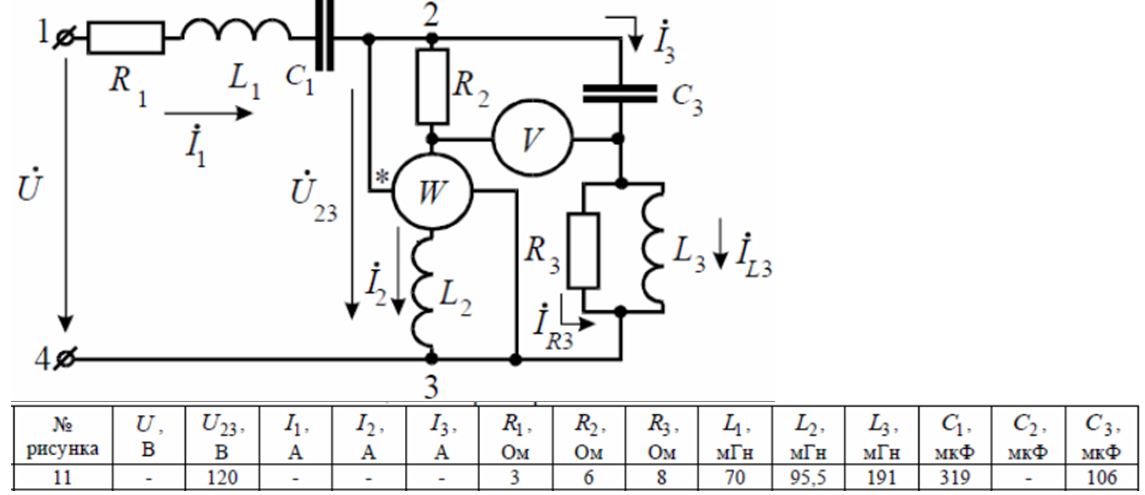

а) Определить неизвестные токи и напряжения на элементах электрической цепи методом эквивалентных преобразований.
б) Проверить расчет, составив уравнение баланса мощностей.
в) Записать выражения для мгновенных значений (закон изменения) токов и напряжений.
г) На одной комплексной плоскости построить векторную диаграмму токов и потенциальную диаграмму напряжений. Указать угол сдвига фаз между напряжением и током на элементах цепи.
д) Определить показание ваттметра и указать мощность какого участка цепи он измеряет.
е) Определить показание вольтметра.
Баланс мощностей
- Расчет цепи переменного синусоидального тока. Вариант 11
- Расчет цепи переменного синусоидального тока К заданной электрической цепи приложено синусоидальное напряжение u(t)=Um·sin(ωt) с известной амплитудой Um и частотой f. 1. Определить показания вольтметра V1 и амперметров A1, A2, A3. 2. Рассчитать полную, активную и реактивную мощности, потребляемые данной цепью. Вариант 89 Дано: рисунок 2.9 R1 = 100 Ом, R2 = 50 Ом, L1 = 30 мГн, С1 = 20 мкФ, Um = 90 В, f = 400 Гц
