Расчет цепи постоянного тока различными методами

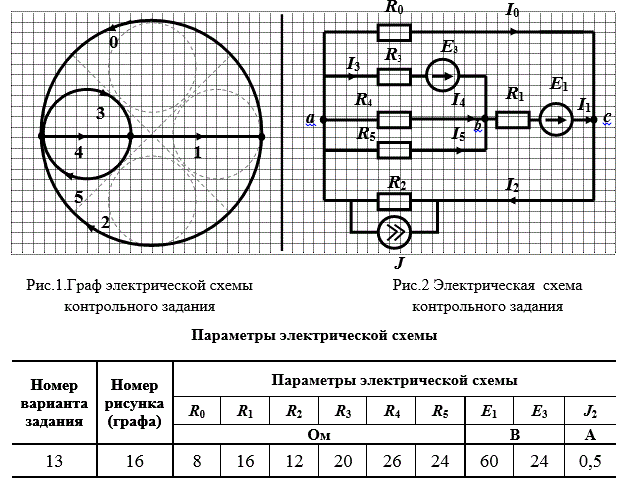

1. Провести анализ электрической цепи. Выполнить замену участка электрической цепи с источником тока на участок с источником ЭДС. Для полученной цепи обозначить ветви, узлы, дерево графа и показать выбор независимых контуров;
2. Составить и решить систему уравнений по схеме для токов по законам Кирхгофа;
3. Составить и решить систему уравнений для схемы методом контурных токов;
4. Составить и решить систему уравнений для схемы методом узловых потенциалов;
5. Для одной из ветвей схемы определить значение тока методом эквивалентного источника;
6. Результаты расчетов свести в «Сводную таблицу результатов расчетов значений токов ветвей».
7. Составить уравнение баланса мощностей для схемы по результатам расчетов, выполненных одним их методов, вычислив суммарную мощность источников и суммарную мощность потребителей (резисторов);
8. Для одного из контуров построить потенциальную диаграмму.

Подробное решение в WORD - 15 страниц

Законы Кирхгофа, Метод контурных токов (МКТ), Метод эквивалентного генератора (МЭГ), Баланс мощностей, Потенциальная диаграмма, Метод узловых по

Предварительный просмотр
