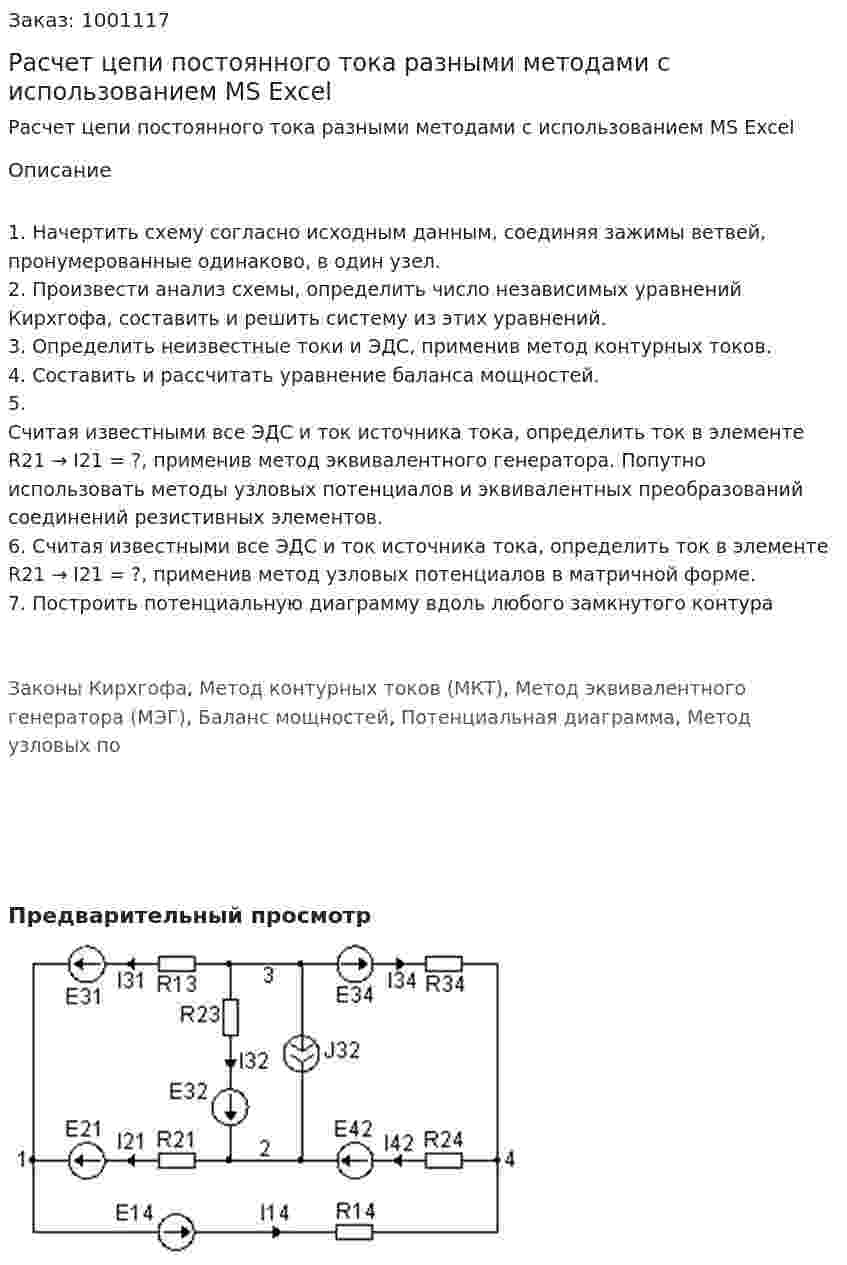

Расчет цепи постоянного тока разными методами с использованием MS Excel

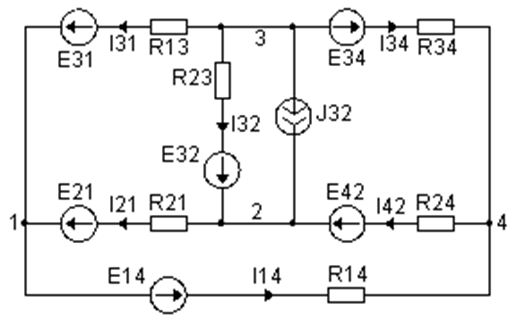

1. Начертить схему согласно исходным данным, соединяя зажимы ветвей, пронумерованные одинаково, в один узел.
2. Произвести анализ схемы, определить число независимых уравнений Кирхгофа, составить и решить систему из этих уравнений.
3. Определить неизвестные токи и ЭДС, применив метод контурных токов.
4. Составить и рассчитать уравнение баланса мощностей.
5. Считая известными все ЭДС и ток источника тока, определить ток в элементе R21 → I21 = ?, применив метод эквивалентного генератора. Попутно использовать методы узловых потенциалов и эквивалентных преобразований соединений резистивных элементов.
6. Считая известными все ЭДС и ток источника тока, определить ток в элементе R21 → I21 = ?, применив метод узловых потенциалов в матричной форме.
7. Построить потенциальную диаграмму вдоль любого замкнутого контура


Законы Кирхгофа, Метод контурных токов (МКТ), Метод эквивалентного генератора (МЭГ), Баланс мощностей, Потенциальная диаграмма, Метод узловых по
